| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD806 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $178~$820/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
مصنع 26GHz نوع القرن رادار جهاز إرسال مستوى السائل 316L الهوائي NYRD806 للسوائل التآكل قليلا
وصف المنتج للجهاز الإرسالي على مستوى رادار 26GHz
جهاز إرسال مستوى الرادار NYRD806 هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس تبلغ 30 مترًا. تم تحسين الهوائي بشكل أكبر ،ويمكن لمعالج صغير سريع أن يقوم بتحليل وتجهيز إشارات أسرع، بحيث يمكن استخدام الجهاز لبعض ظروف القياس المعقدة.
مبدأ عمل جهاز إرسال مستوى رادار 26GHz
جهاز رادار يُصدر نبضة ميكروويف ضيقة يتم إرسالها إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرىيتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة ،الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركض مرة أخرى إلى جهاز الاستقبال هو فوري تقريبا).
نقطة القياس: سطح أسفل الخيط أو سطح الختم للشريط.
ملاحظة: عند استخدام جهاز إرسال مستوى الرادار، تأكد من أنأعلى مستوى لا يدخل منطقة القياس العمياء (منطقة D في الشكل).
جهاز إرسال مستوى رادار 26GHz مجالات التطبيق
1محطات توليد الكهرباء: مخازن، مضخات الصوامع، أوعية البخار، تخزين الرماد، خزانات النفط، الخ.
2حقل النفط: خزانات تخزين النفط الخام، خزانات تخزين النفط المكرر، خزانات التركيب، خزانات مياه الصرف الصحي، خزانات الطين الحفر، الخ.
3المواد الكيميائية: برج تقطير النفط الخام، صوامع المواد الخام، صوامع متوسطة، خزان التفاعل، خزان الأمونيا، خزان تخزين الأسفلت، الخ.
4المعادن: صوامع المواد الخام، صوامع المواد المساعدة، خزانات عازلة الخلايا الكهربائية، الخ.
5الموارد المائية: القنوات والخزانات، ري الأراضي الزراعية، مراقبة مستوى مياه الأنهار، التحذير من الفيضانات المفاجئة، الفيضانات الحضرية، إلخ.
6المواد الغذائية: مصنع عصير، مصنع حليب، خزان تخزين مصنع جعة، الخ
NYRD806 المعلمات التقنية لمُرسِل مستوى الرادار 26GHz
| نموذج المنتج | NYRD806 |
| تطبيق نموذجي |
مقاومة للحرارة، مقاومة للضغط، سائل يآكل قليلاً |
| مواد الهوائيات | 316L (اختياري) |
| نوع الهوائي | هوائي القرن |
| نطاق القياس | 30 متر |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (2 سلك ، 4 سلك) |
| درجة حرارة متوسطة | -40 ~ 250 درجة مئوية |
| اتصال العملية | العصا، الفلنجة (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | إكسيا II CT6 |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

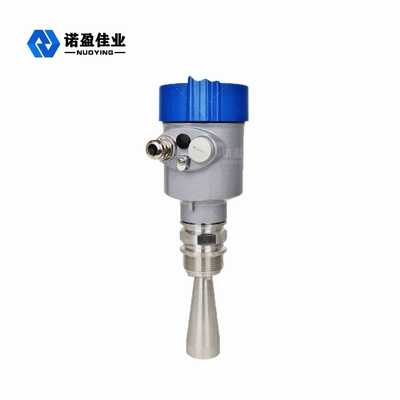

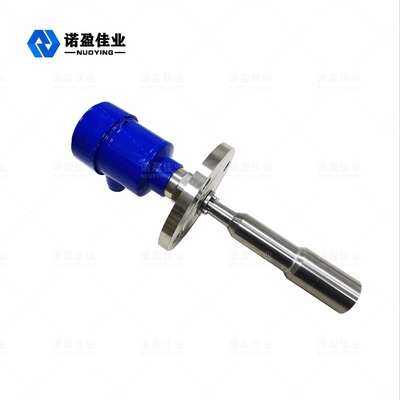

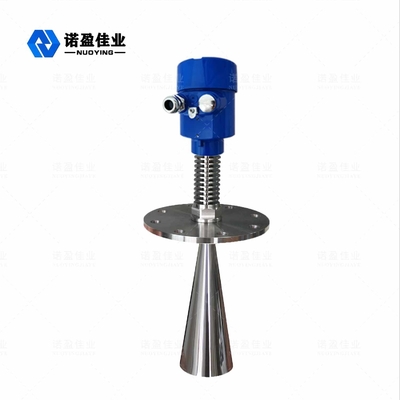

NYRD806 26GHz جهاز إرسال مستوى الرادار الصور
