| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD-SD |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $268~$820/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |

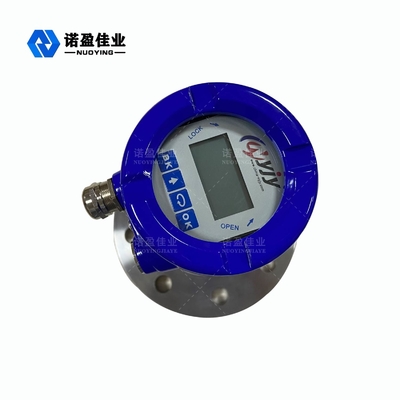

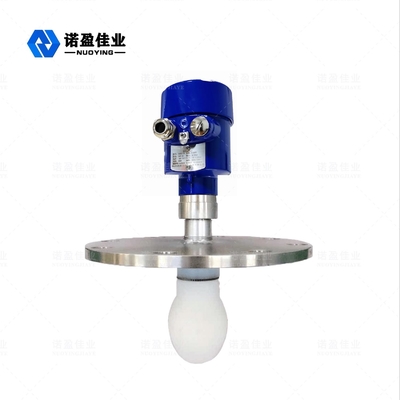

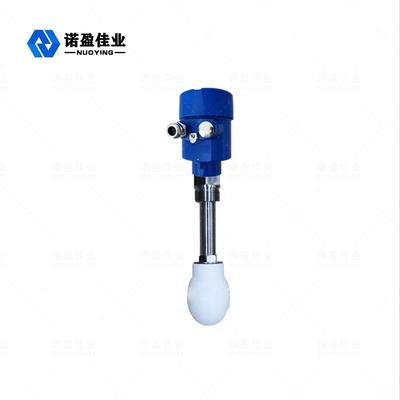

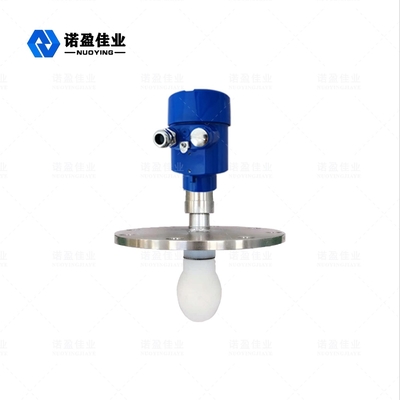

NYRD-SD 26GHz جهاز إرسال مستوى رادار متعدد الوظائف من 2.0MPa للسوائل والمساحيق القابلة للتآكل الشديد مع نطاق 40m
NYRD-SDجهاز إرسال مستوى رادار 26GHzوصف المنتج
جهاز إرسال مستوى الرادار NYRD-SD هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس 40 مترًا. تم تحسين الهوائي بشكل أكبر ،ويمكن لمعالج صغير سريع أن يقوم بتحليل وتجهيز إشارات أسرع، بحيث يمكن استخدام الجهاز لبعض ظروف القياس المعقدة.
NYRD-SDجهاز إرسال مستوى رادار 26GHzمبدأ العمل
جهاز رادار يُصدر نبضة ميكروويف ضيقة يتم إرسالها إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرىيتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة ،الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركض مرة أخرى إلى جهاز الاستقبال هو فوري تقريبا).
نقطة القياس: سطح أسفل الخيط أو سطح الختم للشريط.
ملاحظة: عند استخدام جهاز إرسال مستوى الرادار، تأكد من أنأعلى مستوى لا يدخل منطقة القياس العمياء (منطقة D في الشكل).
خصائص تصميم جهاز إرسال مستوى الرادار NYRD-SD 26GHz
وظائف متعددة ، مناسبة بشكل خاص للسوائل والمساحيق القوية للتآكل
جهاز إرسال مستوى الرادار NYRD-SD 26 GHz مجالات التطبيق
1السوائل المختلفة (تآكل قوي، ثابت كهربائي منخفض، التحريك، البخار، التبلور، التكثيف، السائل، درجة حرارة عالية وضغط مرتفع، الخ)
2جميع أنواع الغبار (غبار قوي، غبار عائم، مسحوق الاسمنت، مسحوق الجير، الرماد الطائر، التبلور، الخ)
3المواد الصلبة المختلفة (الحبوب والحصى والحديد والفحم الخ)
المعايير التقنية لمُرسِل مستوى الرادار NYRD-SD 26GHz
| نموذج المنتج | NYRD-SD |
|
تطبيق نموذجي |
المساحيق، السوائل القاسية التآكل، السوائل المعرضة للتبلور والتكثيف، إلخ |
|
التكرار |
26 غيغاهرتز |
|
الدقة |
± 3 ملم |
|
النطاق |
40 متر |
|
مواد الهوائيات |
PTFE (اختياري) |
| نوع الهوائي |
قطرة الماء |
|
أخذ عينات الصدى |
100 مرة/ثانية |
|
درجة حرارة العملية |
-40~+260 درجة مئوية |
|
ضغط العملية |
-0.1~2.0MPa |
|
الرطوبة المحيطة |
0~90% |
|
القرار |
1 ملم |
|
اتصال العملية |
الخيوط والشريط والعصا (اختياري) |
|
واجهة كهربائية |
M20 × 1. 5, 1⁄2 " NPT |
|
مخرج الإشارة |
420mA/RS485/Modbus... |
|
قوة الإمداد |
24VDC؛ 220VAC (اختياري) |
|
القوة |
3W |
|
الدرجة المقاومة للانفجار |
ExiaIICT6 Ga (اختياري) |
|
فئة الحماية |
IP67 |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.
