| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD-SD |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $258~$850/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |

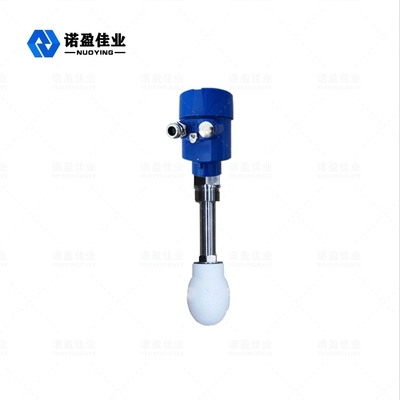

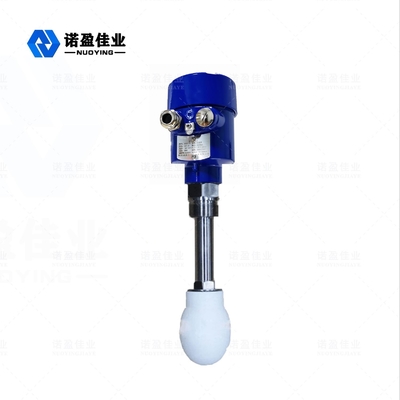

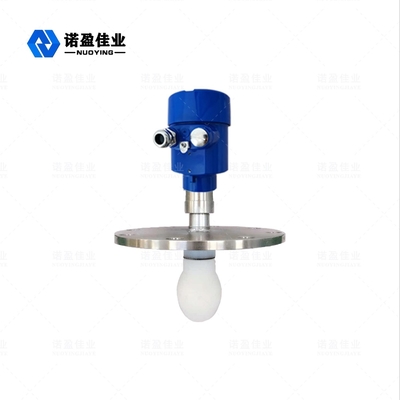

رادار 26GHz عالي التردد مقياس مستوى المياه 4-20mA أدوات قياس مستوى رادار الإخراج للأ مسحوقات
مقياس مستوى رادار 26GHzمبدأ العمل
جهاز رادار يُصدر نبضة ميكروويف ضيقة يتم إرسالها إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرىيتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة ،الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركض مرة أخرى إلى جهاز الاستقبال هو فوري تقريبا).
نقطة القياس: سطح أسفل الخيط أو سطح الختم للشريط.
ملاحظة: عند استخدام جهاز إرسال مستوى الرادار، تأكد من أنأعلى مستوى لا يدخل منطقة القياس العمياء (منطقة D في الشكل).
خصائص تصميم مقياس مستوى رادار 26GHz
وظائف متعددة ، مناسبة بشكل خاص للسوائل والمساحيق القوية للتآكل
المعلمات التقنية لمقياس مستوى رادار 26GHz
| نموذج المنتج | NYRD-SD |
|
تطبيق نموذجي |
المساحيق، السوائل القاسية التآكل، السوائل المعرضة للتبلور والتكثيف، إلخ |
|
التكرار |
26 غيغاهرتز |
|
الدقة |
± 3 ملم |
|
النطاق |
40 متر |
|
مواد الهوائيات |
PTFE (اختياري) |
| نوع الهوائي |
قطرة الماء |
|
أخذ عينات الصدى |
100 مرة/ثانية |
|
درجة حرارة العملية |
-40~+260 درجة مئوية |
|
ضغط العملية |
-0.1~2.0MPa |
|
الرطوبة المحيطة |
0~90% |
|
القرار |
1 ملم |
|
اتصال العملية |
الخيوط والشريط والعصا (اختياري) |
|
واجهة كهربائية |
M20 × 1. 5, 1⁄2 " NPT |
|
مخرج الإشارة |
420mA/RS485/Modbus... |
|
قوة الإمداد |
24VDC؛ 220VAC (اختياري) |
|
القوة |
3W |
|
الدرجة المقاومة للانفجار |
ExiaIICT6 Ga (اختياري) |
|
فئة الحماية |
IP67 |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.
