| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD-SD |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $256~$800/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
مقياس مستوى السائل متعدد الوظائف 26GHz غير اللاصق 2.0MPa للسوائل المعرضة للتكثيف والمساحيق التي يبلغ طولها 40m
مبدأ عمل مقياس مستوى السائل متعدد الوظائف 26GHz بدون اتصال
جهاز رادار يُصدر نبضة ميكروويف ضيقة يتم إرسالها إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرىيتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة ،الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركض مرة أخرى إلى جهاز الاستقبال هو فوري تقريبا).
نقطة القياس: سطح أسفل الخيط أو سطح الختم للشريط.
ملاحظة: عند استخدام جهاز إرسال مستوى الرادار، تأكد من أنأعلى مستوى لا يدخل منطقة القياس العمياء (منطقة D في الشكل).
مقياس مستوى السائل متعدد الوظائف 26GHz بدون اتصال مجالات التطبيق
1السوائل المختلفة (تآكل قوي، ثابت كهربائي منخفض، التحريك، البخار، التبلور، التكثيف، السائل، درجة حرارة عالية وضغط مرتفع، الخ)
2جميع أنواع المساحيق (مساحيق الاسمنت، مساحيق الجير، الرماد الطائر، الخ)
3المواد الصلبة المختلفة (الحبوب والحصى والحديد والفحم الخ)
المعلمات التقنية لمقياس مستوى السائل متعدد الوظائف 26GHz بدون اتصال
| نموذج المنتج | NYRD-SD |
|
تطبيق نموذجي |
المساحيق، السوائل القاسية التآكل، السوائل المعرضة للتبلور والتكثيف، إلخ |
|
التكرار |
26 غيغاهرتز |
|
الدقة |
± 3 ملم |
|
النطاق |
40 متر |
|
مواد الهوائيات |
PTFE (اختياري) |
| نوع الهوائي |
قطرة الماء |
|
أخذ عينات الصدى |
100 مرة/ثانية |
|
درجة حرارة العملية |
-40~+260 درجة مئوية |
|
ضغط العملية |
-0.1~2.0MPa |
|
الرطوبة المحيطة |
0~90% |
|
القرار |
1 ملم |
|
اتصال العملية |
الخيوط والشريط والعصا (اختياري) |
|
واجهة كهربائية |
M20 × 1. 5, 1⁄2 " NPT |
|
مخرج الإشارة |
420mA/RS485/Modbus... |
|
قوة الإمداد |
24VDC؛ 220VAC (اختياري) |
|
القوة |
3W |
|
الدرجة المقاومة للانفجار |
ExiaIICT6 Ga (اختياري) |
|
فئة الحماية |
IP67 |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

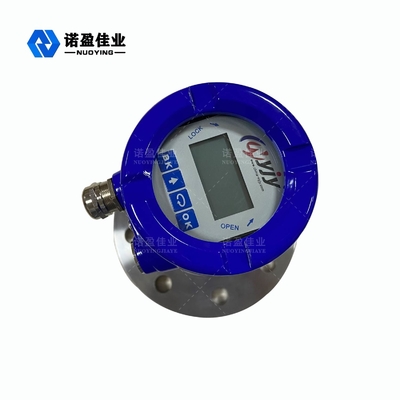

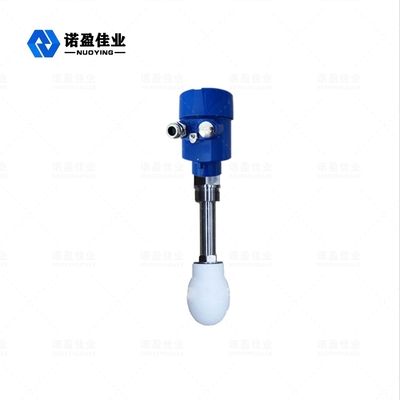

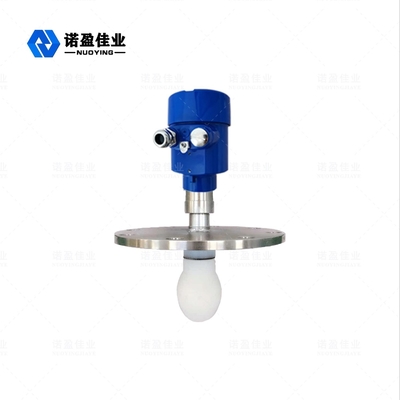

مقياس مستوى السائل متعدد الوظائف 26GHz بدون اتصال صور ذات صلة
