NYRD-TJ 26GHz التردد العالي 0-40m المدى الرادار الرقمي مستوى المواد / مستوى السائل جهاز قياس مستوى الرادار
نيويورك-تي جيجهاز إرسال مستوى رادار 26GHzوصف المنتج
جهاز إرسال مستوى الرادار NYRD-TJ هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس 40 مترًا.الهوائي على مستوى الرادار ينبعث من نبض ميكروويف ضيق للغاية. ينتقل النبض عبر الفضاء بسرعة الضوء ويصل إلى سطح الوسط الذي يتم قياسه.جزء من طاقته ينعكس ويتم استقباله من قبل نفس الهوائي.
الفاصل الزمني بين النبضات المنبعثة والمستلمة متناسب مع المسافة من الهوائي إلى سطح الوسط المقاس.بسبب سرعة الانتشار العالية للغاية للموجات الكهرومغناطيسية، فترة الزمني بين النبضات المرسلة والمستلمة صغيرة جدا (مستوى النانوسانية) وصعب تحديدها.مستوى رادار 26G HF جهاز إرسال يستخدم تكنولوجيا حل الارتباط الخاصة لتحديد بدقة الفترة الزمنية بين النبضات المرسلة والمستلمة، والتي تحسب بعد ذلك المسافة من الهوائي إلى سطح الوسط المقاس.
خصائص تصميم جهاز إرسال مستوى الرادار NYRD-TJ 26GHz
1المصنوع من مواد مستقرة للغاية
2اعتمد قياسات متقدمة بدون اتصال
3قياس مستوى الوسائط السائلة والصلبة
4يمكنه قياس جميع الوسائط ذات الثابت الديالكتروني> 1.8.
5المدى القصوى للقياس هو 40 متر
6اعتماد نظام سلكي وتكنولوجيا إمدادات الطاقة الحلقة، يتم نقل فولتاج إمدادات الطاقة وإشارة الإخراج من خلال كابل ذو اثنين من النواة.
7لا تتأثر بالضوضاء والبخار والغبار والفراغ وغيرها من ظروف العمل.
8لا تتأثر بتغيرات الكثافة المتوسطة والسكوسية ودرجة الحرارة.
جهاز إرسال مستوى الرادار NYRD-TJ 26 GHz متطلبات التثبيت
المعايير التقنية لمُرسِل مستوى الرادار NYRD-TJ 26GHz
| نموذج المنتج | نيويورك-تي جي |
| تطبيق نموذجي | سهلة التبلور ، تكثيف الندى ، سامة ، تآكل قوي ، غبار قوي ، الصف الصحي ، الخ |
| التكرار | 26 غيغاهرتز |
| الدقة | ± 3 ملم |
| النطاق | 40 متر |
| مواد الهوائيات | 304L + PTFE ، 316L + PTFE (اختياري) |
| نوع الهوائي | هوائي العدسة |
| أخذ عينات الصدى | 100 مرة/ثانية |
| درجة حرارة العملية | -40~+120°C، -40~+260°C |
| ضغط العملية | -0.1~2.0MPa |
| اتصال العملية | الشريط، العصا (اختياري) |
| واجهة كهربائية | M20 × 1. 5, 1⁄2 " NPT |
| مخرج الإشارة | 420mA/HART (اثنان/أربعة) /RS485/Modbus... |
| إمدادات الطاقة | 24VDC (خطين، أربعة خطوط) |
| الدرجة المقاومة للانفجار | إكسيا II CT6، إكسدي II CT6 |
| فئة الحماية | IP67 |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

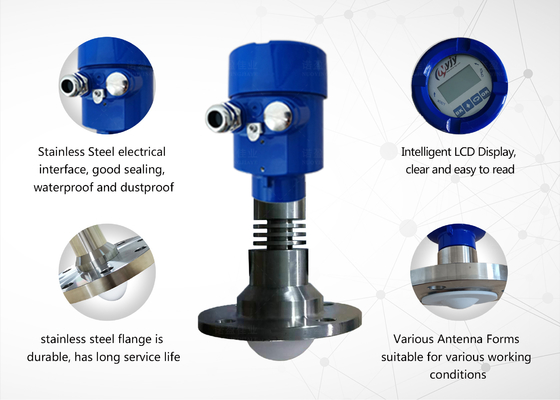

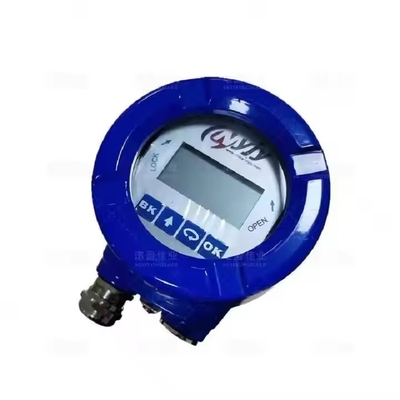

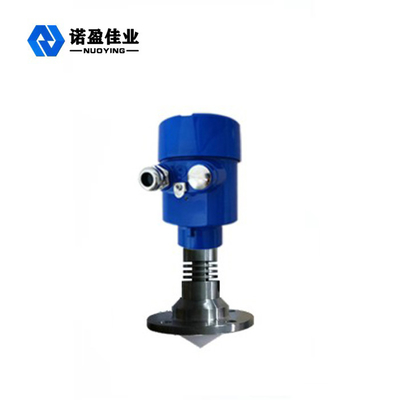

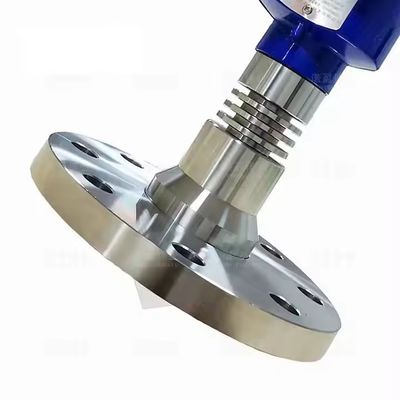

جهاز إرسال مستوى الرادار 26GHz NYRD-TJ الصور
