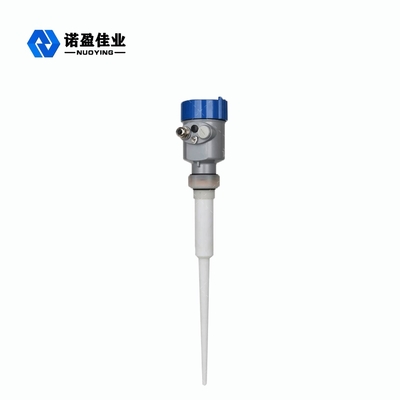

NYRD801 6.8GHz ناقل مستوى الرادار الرقمي المقاوم للانفجار RS485 جهاز استشعار مستوى الرادار لحاويات التخزين التي يبلغ مداها 20 متر

NYRD801 6.8GHz ناقل مستوى الرادار الرقمي المقاوم للانفجار RS485 جهاز استشعار مستوى الرادار لحاويات التخزين التي يبلغ مداها 20 متر

NYRD801 6.8GHz جهاز إرسال مستوى الرادار وصف المنتج

ناقل مستوى الرادار NYRD801 هو جهاز قياس مستوى الرادار عالي التردد 6.8GHz مع أقصى مسافة قياس تبلغ 20 متر.يرسل ويستقبل نبضات ميكروويف قصيرة جداً ذات طاقة منخفضة جداً عبر نظام الهوائياتثم يمكن تحويل وقت التشغيل إلى إشارة مستوى من خلال مكون إلكترونيطريقة تمديد زمني خاصة تضمن قياسات مستقرة ودقيقة في فترة زمنية قصيرة جدا.

حتى لو كان هناك صدى كاذب في ظل ظروف عمل معقدة، يمكن تحليل صدى مستوى المواد بدقة مع أحدث تكنولوجيا المعالجات الدقيقة وبرامج تحديد الأخطاء.

NYRD801 مبدأ عمل جهاز إرسال مستوى الرادار 6.8GHz

مدخل:

يتلقى الهوائي النبضات الدقيقة المنعكسة ويقوم بنقلها إلى الدائرة الإلكترونية.المعالج الدقيق يعالج الإشارة ويحدد الصدى الناتج عن نبض الدقيقة على سطح المادةيتم التعرف على إشارة الصدى الصحيحة بواسطة برنامج النبض ، ويمكن أن تصل دقة إلى مستوى المليمتر. المسافة D من سطح المادة متناسبة مع سفر النبض في الزمن T:D=C×T/2 ((C هو سرعة الضوء)

وبما أن المسافة E من الخزان الفارغ معروفة، فإن مستوى المواد L هو: L=E-D.

الناتج:

يتم تعيينها عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، ارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معايير التطبيق.معايير التطبيق سوف تكيّف الآلة تلقائيًا مع بيئة القياس، مما يعادل 4-20mA الخروج.

NYRD801 6.8GHz ميزات تصميم جهاز إرسال مستوى الرادار

• يستخدم مقياس مستوى الرادار الذكي تكنولوجيا معالجة الموجات الدقيقة المتقدمة وتكنولوجيا معالجة الصدى الفريدة.المنتج يمكن تطبيقه على مختلف ظروف العمل المعقدة.

• وظيفة "تعلم الصدى الكاذب" تمكن الجهاز من تحديد الصدى الحقيقي بدقة في ظل ظروف الصدى الكاذب المتعددة ، بحيث يتم الحصول على نتائج قياس دقيقة.

• يمكن تخصيص أنماط اتصال العملية المختلفة وأنواع مكونات الكشف وفقًا لمتطلبات العميل.

• مع وضع العمل بالنبضات ، يحتوي المنتج على قوة انبعاث منخفضة للغاية ويمكن تثبيته في العديد من الحاويات المعدنية وغير المعدنية ، دون ضرر للجسم البشري والبيئة.

NYRD801 6.8GHz مستوى رادار جهاز إرسال مجالات التطبيق

1محطات توليد الكهرباء: مخازن، مضخات الصوامع، أوعية البخار، تخزين الرماد، خزانات النفط، الخ.

2حقل النفط: خزانات تخزين النفط الخام، خزانات تخزين النفط المكرر، خزانات التركيب، خزانات مياه الصرف الصحي، خزانات الطين الحفر، الخ.

3المواد الكيميائية: برج تقطير النفط الخام، صوامع المواد الخام، صوامع متوسطة، خزان التفاعل، خزان الأمونيا، خزان تخزين الأسفلت، الخ.

4المعادن: صوامع المواد الخام، صوامع المواد المساعدة، خزانات عازلة الخلايا الكهربائية، الخ.

5الموارد المائية: القنوات والخزانات، ري الأراضي الزراعية، مراقبة مستوى مياه الأنهار، التحذير من الفيضانات المفاجئة، الفيضانات الحضرية، إلخ.

6المواد الغذائية: مصنع عصير، مصنع حليب، خزان تخزين مصنع جعة، الخ

7الصيدلة: خزانات تخزين الصيدلة الصينية، منفصلات، خزانات التخمير، الخ.

8معالجة المياه: الخزانات، الحفر، خزانات معالجة المياه، خزانات الرواسب، الآبار العميقة، شبكات مياه الشرب، إلخ.

9الورق: برج تخزين، صالة تخزين المواد الكيميائية، الخ

10غيرها: المحاجر وحماية البيئة وبناء السفن وغيرها من الصناعات.

NYRD801 6.8GHz مستوى الرادار المعديات التقنية

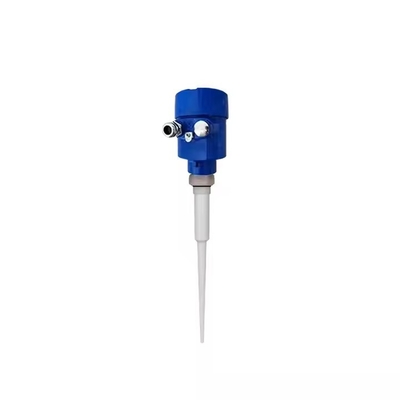

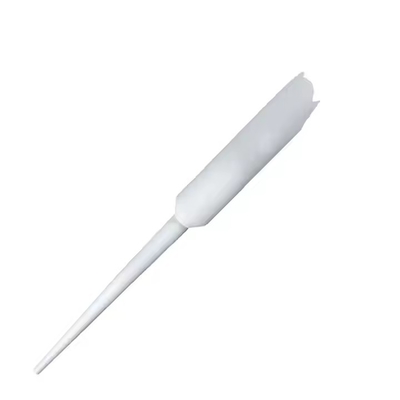

NYRD801 6.8GHz رادار مستوى جهاز إرسال الصور ذات الصلة
