| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD801 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $209~$530/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
6جهاز إرسال مستوى رادار سائل 8GHz IP67 جهاز استشعار مستوى رادار ذكي 4-20mA للسوائل القابلة للتآكل قليلاً مصنوعة في الصين
6وصف المنتج من جهاز إرسال مستوى رادار 8GHz
ناقل مستوى الرادار NYRD801 هو جهاز قياس مستوى الرادار عالي التردد 6.8GHz مع أقصى مسافة قياس تبلغ 20 متر.يرسل ويستقبل نبضات ميكروويف قصيرة جداً ذات طاقة منخفضة جداً عبر نظام الهوائياتثم يمكن تحويل وقت التشغيل إلى إشارة مستوى من خلال مكون إلكترونيطريقة تمديد زمني خاصة تضمن قياسات مستقرة ودقيقة في فترة زمنية قصيرة جدا.
حتى لو كان هناك صدى كاذب في ظل ظروف عمل معقدة، يمكن تحليل صدى مستوى المواد بدقة مع أحدث تكنولوجيا المعالجات الدقيقة وبرامج تحديد الأخطاء.
6مبدأ عمل جهاز إرسال على مستوى رادار.8GHz
مدخل:
يتلقى الهوائي النبضات الدقيقة المنعكسة ويقوم بنقلها إلى الدائرة الإلكترونية.المعالج الدقيق يعالج الإشارة ويحدد الصدى الناتج عن نبض الدقيقة على سطح المادةيتم التعرف على إشارة الصدى الصحيحة بواسطة برنامج النبض ، ويمكن أن تصل دقة إلى مستوى المليمتر. المسافة D من سطح المادة متناسبة مع سفر النبض في الزمن T:D=C×T/2 ((C هو سرعة الضوء)
وبما أن المسافة E من الخزان الفارغ معروفة، فإن مستوى المواد L هو: L=E-D.
الناتج:
يتم تعيينها عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، ارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معايير التطبيق.معايير التطبيق سوف تكيّف الآلة تلقائيًا مع بيئة القياس، مما يعادل 4-20mA الخروج.
6المعايير التقنية للمرسّلات على مستوى رادار 8GHz
| نموذج المنتج | NYRD801 |
| تطبيق نموذجي |
السوائل السيئة التآكل، السوائل ذات العملية البسيطة |
| مواد الهوائيات | PTFE |

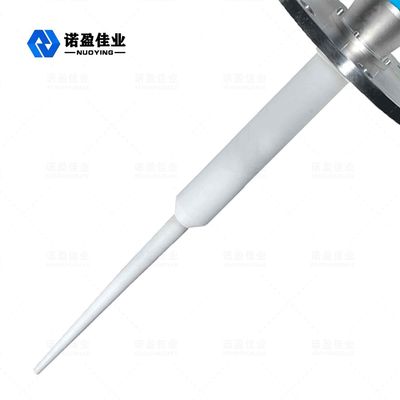

| نوع الهوائي | الهوائي العصا |
| نطاق القياس | 20 متر |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (سلكان) |
| درجة حرارة متوسطة | -40 ~ + 130 درجة مئوية |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~0.3MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

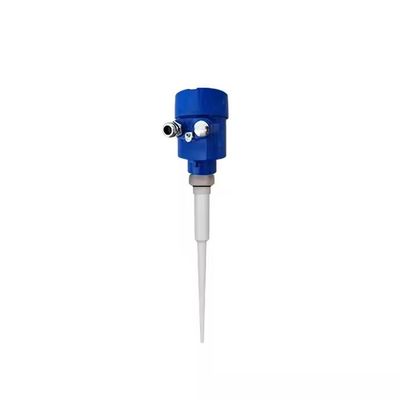

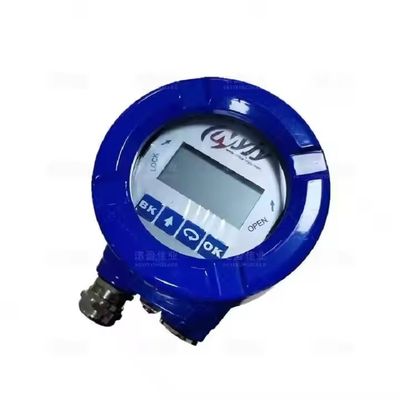

6جهاز إرسال مستوى رادار 8 غيغاهرتز صور ذات صلة
