| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD801 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $219~$529/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
NYRD801 غير اتصال 20m مقياس مستوى الرادار المتداخل 6.8GHz مستوى هارت مستوى مستشعر رادار قياس مستوى السوائل المختلفة
NYRD801 مبدأ عمل مقياس مستوى الرادار
مدخل:
يتلقى الهوائي النبضات الدقيقة المنعكسة ويقوم بنقلها إلى الدائرة الإلكترونية.المعالج الدقيق يعالج الإشارة ويحدد الصدى الناتج عن نبض الدقيقة على سطح المادةيتم التعرف على إشارة الصدى الصحيحة بواسطة برنامج النبض ، ويمكن أن تصل دقة إلى مستوى المليمتر. المسافة D من سطح المادة متناسبة مع سفر النبض في الزمن T:D=C×T/2 ((C هو سرعة الضوء)
وبما أن المسافة E من الخزان الفارغ معروفة، فإن مستوى المواد L هو: L=E-D.
الناتج:
يتم تعيينها عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، ارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معايير التطبيق.معايير التطبيق سوف تكيّف الآلة تلقائيًا مع بيئة القياس، مما يعادل 4-20mA الخروج.
NYRD801 ميزات تصميم مقياس مستوى الرادار
يستخدم مقياس مستوى الرادار الذكي تكنولوجيا معالجة الموجات الدقيقة المتقدمة وتكنولوجيا معالجة الصدى الفريدة.المنتج يمكن تطبيقه على مختلف ظروف العمل المعقدة.
وظيفة "تعلم الصدى الكاذب" تمكن الجهاز من تحديد الصدى الحقيقي بدقة في ظل ظروف الصدى الكاذب المتعددة ، بحيث يتم الحصول على نتائج قياس دقيقة.
NYRD801 المعلمات التقنية لمقياس مستوى الرادار
| نموذج المنتج | NYRD801 |
| تطبيق نموذجي |
السوائل السيئة التآكل، السوائل ذات العملية البسيطة |
| مواد الهوائيات | PTFE |
| نوع الهوائي | الهوائي العصا |
| نطاق القياس | 20 متر |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (سلكان) |
| درجة حرارة متوسطة | -40 ~ + 130 درجة مئوية |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~0.3MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

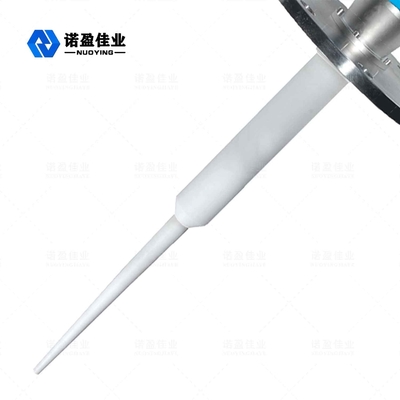

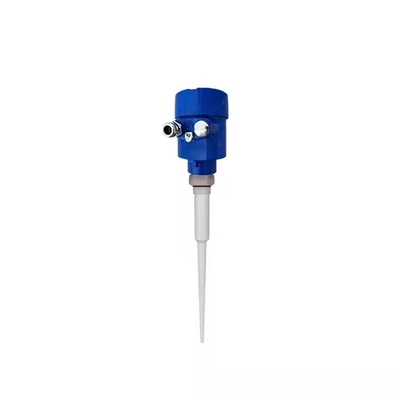

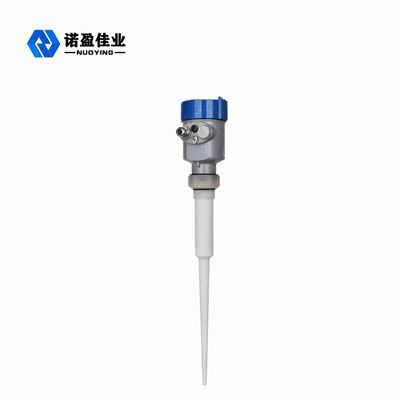

NYRD801 مقياس مستوى الرادار صور ذات صلة
