| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD802 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $209~$559/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
NYRD802 6.8GHz جهاز إرسال مستوى رادار ذكي مستوى رادار عالي الجودة للمسائل التآكلية مع نطاق 20m و CE
NYRD802 مبدأ عمل جهاز إرسال مستوى الرادار 6.8GHz
مدخل:
يتلقى الهوائي النبضات الدقيقة المنعكسة ويقوم بنقلها إلى الدائرة الإلكترونية.المعالج الدقيق يعالج الإشارة ويحدد الصدى الناتج عن نبض الدقيقة على سطح المادةيتم التعرف على إشارة الصدى الصحيحة بواسطة برنامج النبض ، ويمكن أن تصل دقة إلى مستوى المليمتر. المسافة D من سطح المادة متناسبة مع سفر النبض في الزمن T:D=C×T/2 ((C هو سرعة الضوء)
وبما أن المسافة E من الخزان الفارغ معروفة، فإن مستوى المواد L هو: L=E-D.
الناتج:
يتم تعيينها عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، ارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معايير التطبيق.معايير التطبيق سوف تكيّف الآلة تلقائيًا مع بيئة القياس، مما يعادل 4-20mA الخروج.
NYRD802 6.8GHz مستوى رادار جهاز إرسال مجالات التطبيق
1محطات توليد الكهرباء: مخازن، مضخات الصوامع، أوعية البخار، تخزين الرماد، خزانات النفط، الخ.
2حقل النفط: خزانات تخزين النفط الخام، خزانات تخزين النفط المكرر، خزانات التركيب، خزانات مياه الصرف الصحي، خزانات الطين الحفر، الخ.
3المواد الكيميائية: برج تقطير النفط الخام، صوامع المواد الخام، صوامع متوسطة، خزان التفاعل، خزان الأمونيا، خزان تخزين الأسفلت، الخ.
4المعادن: صوامع المواد الخام، صوامع المواد المساعدة، خزانات عازلة الخلايا الكهربائية، الخ.
5الموارد المائية: القنوات والخزانات، ري الأراضي الزراعية، مراقبة مستوى مياه الأنهار، التحذير من الفيضانات المفاجئة، الفيضانات الحضرية، إلخ.
NYRD802 6.8GHz مستوى الرادار المعديات التقنية
| نموذج المنتج | NYRD802 |
| تطبيق نموذجي |
السوائل الفطرية |
| مواد الهوائيات | PTFE |
| نوع الهوائي | الهوائي العصا |
| نطاق القياس | 20 متر |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (سلكان) |
| درجة حرارة متوسطة | -40 ~ + 150 درجة مئوية |
| اتصال العملية | الشريط |
| ضغط العملية | -0.1~2.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

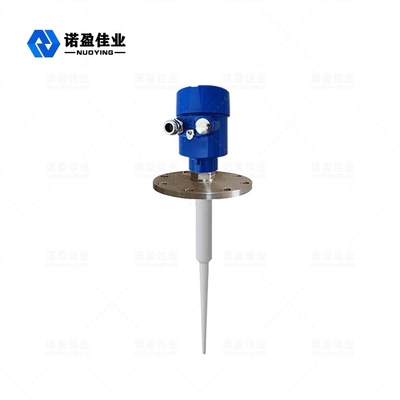

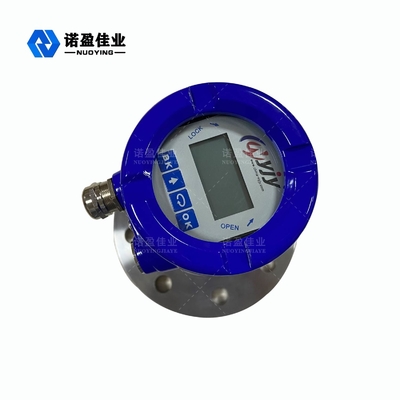

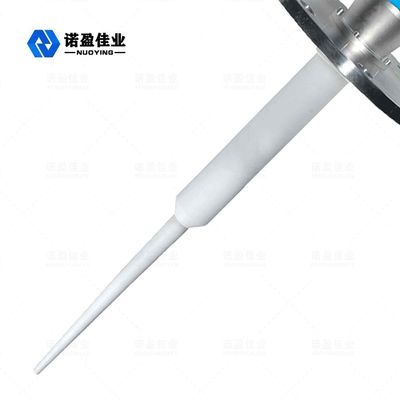

NYRD802 6.8GHz رادار مستوى جهاز إرسال الصور ذات الصلة
