| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD803 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $359~$599/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
NYRD803 دقة عالية 0-35m مستوى رادار مقياس القرن نوع 6.8GHz 4-20mA جهاز إرسال مستوى رادار للسوائل غير المتحركة
NYRD803 مبدأ عمل جهاز إرسال مستوى الرادار
مدخل:
يتلقى الهوائي النبضات الدقيقة المنعكسة ويقوم بنقلها إلى الدائرة الإلكترونية.المعالج الدقيق يعالج الإشارة ويحدد الصدى الناتج عن نبض الدقيقة على سطح المادةيتم التعرف على إشارة الصدى الصحيحة بواسطة برنامج النبض ، ويمكن أن تصل دقة إلى مستوى المليمتر. المسافة D من سطح المادة متناسبة مع سفر النبض في الزمن T:D=C×T/2 ((C هو سرعة الضوء)
وبما أن المسافة E من الخزان الفارغ معروفة، فإن مستوى المواد L هو: L=E-D.
الناتج:
يتم تعيينها عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، ارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معايير التطبيق.معايير التطبيق سوف تكيّف الآلة تلقائيًا مع بيئة القياس، مما يعادل 4-20mA الخروج.
NYRD803 خصائص تصميم جهاز إرسال مستوى الرادار
يمكن تخصيص أنماط اتصال العملية المختلفة وأنواع مكونات الكشف وفقًا لمتطلبات العميل.
مع وضع العمل بالنبضات ، يحتوي المنتج على قوة انبعاث منخفضة للغاية ويمكن تثبيته في العديد من الحاويات المعدنية وغير المعدنية ، دون ضرر للجسم البشري والبيئة.
NYRD803 المعلمات التقنية للمرسّل على مستوى الرادار
| نموذج المنتج | NYRD803 |
| تطبيق نموذجي |
غير متحركة السوائل |
| مواد الهوائيات | 304 |
| نوع الهوائي | هوائي القرن |
| نطاق القياس | 35 متر |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (سلكان) |
| درجة حرارة متوسطة | -40 ~ + 130 درجة مئوية |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

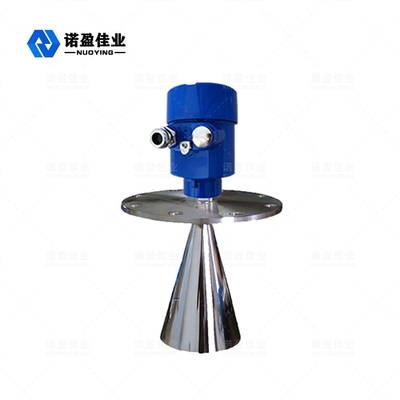

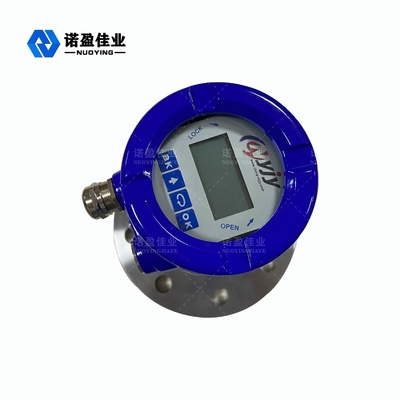

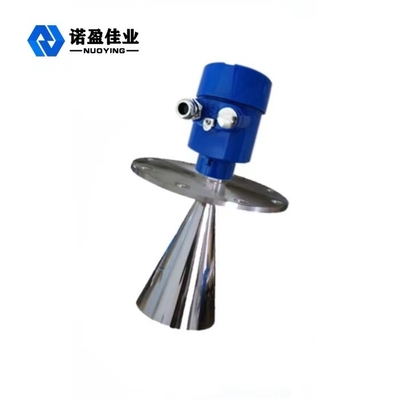

NYRD803 6.8GHz رادار مستوى جهاز إرسال الصور ذات الصلة
