| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD804 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $309~$569/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
6.8GHz مضاد للانفجار 4-20mA مستوى الرادار مستشعر / جهاز إرسال مع 35m نطاق لقياس المواد الصلبة ومخزن الحبوب
6مبدأ عمل جهاز إرسال على مستوى رادار.8GHz
مدخل:
يتلقى الهوائي النبضات الدقيقة المنعكسة ويقوم بنقلها إلى الدائرة الإلكترونية.المعالج الدقيق يعالج الإشارة ويحدد الصدى الناتج عن نبض الدقيقة على سطح المادةيتم التعرف على إشارة الصدى الصحيحة بواسطة برنامج النبض ، ويمكن أن تصل دقة إلى مستوى المليمتر. المسافة D من سطح المادة متناسبة مع سفر النبض في الزمن T:D=C×T/2 ((C هو سرعة الضوء)
وبما أن المسافة E من الخزان الفارغ معروفة، فإن مستوى المواد L هو: L=E-D.
الناتج:
يتم تعيينها عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، ارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معايير التطبيق.معايير التطبيق سوف تكيّف الآلة تلقائيًا مع بيئة القياس، مما يعادل 4-20mA الخروج.
6مجالات تطبيق جهاز إرسال مستوى رادار 8GHz
1المواد الغذائية: مصنع عصير، مصنع حليب، خزان تخزين مصنع جعة، الخ
2الصيدلة: خزانات تخزين الصيدلة الصينية، منفصلات، خزانات التخمير، الخ.
3معالجة المياه: الخزانات، الحفر، خزانات معالجة المياه، خزانات الرواسب، الآبار العميقة، شبكات مياه الشرب، إلخ.
4الورق: برج تخزين، صالة تخزين المواد الكيميائية، الخ
5غيرها: المحاجر وحماية البيئة وبناء السفن وغيرها من الصناعات.
6المعايير التقنية للمرسّلات على مستوى رادار 8GHz
| نموذج المنتج | NYRD804 |
| تطبيق نموذجي |
المواد الصلبة والمساحيق والحبيبات |
| مواد الهوائيات | 304 |
| نوع الهوائي | هوائي القرن |
| نطاق القياس | 35 متر |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (سلكان) |
| درجة حرارة متوسطة | -40 ~ + 130 درجة مئوية |
| اتصال العملية | شفرة قابلة للدوران (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

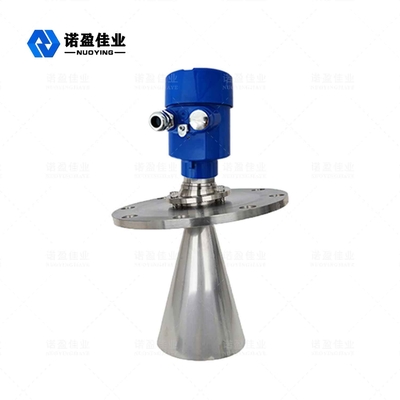

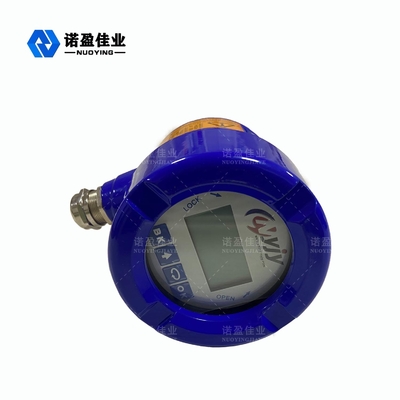

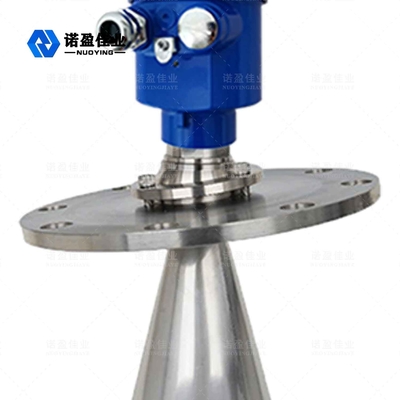

6جهاز إرسال مستوى رادار 8 غيغاهرتز صور ذات صلة
