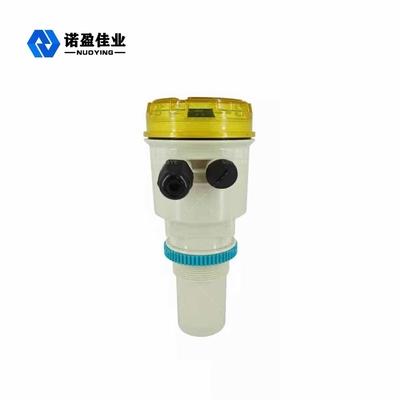

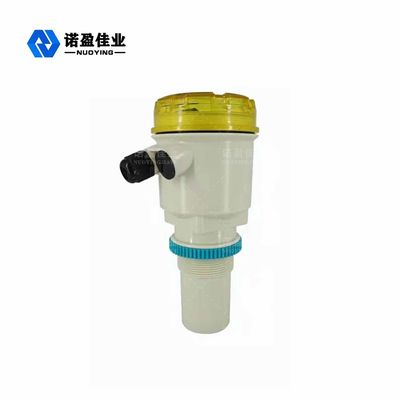

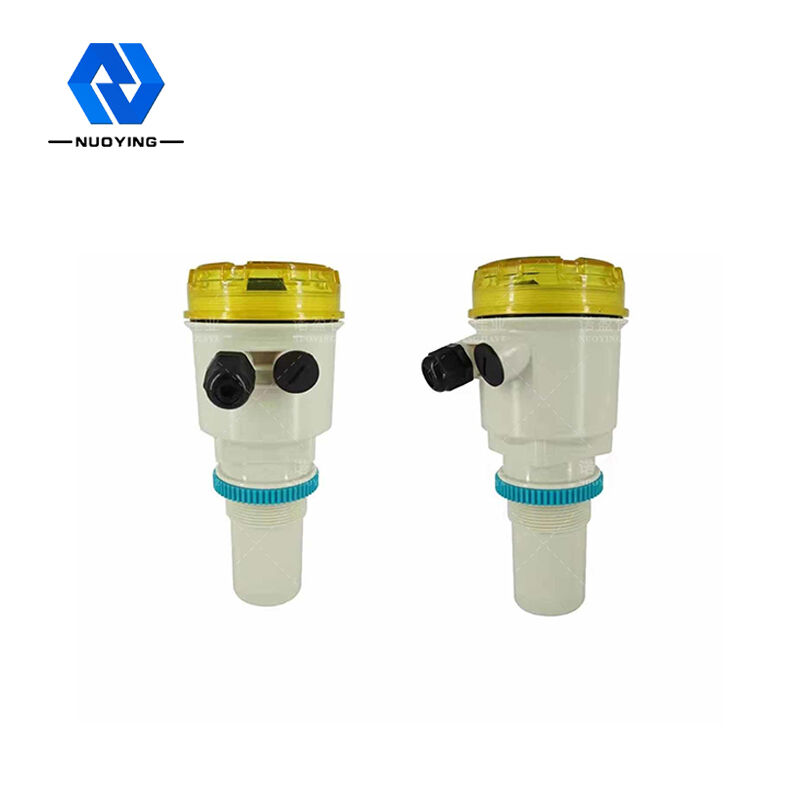

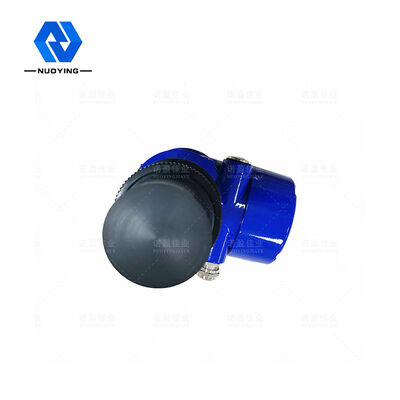

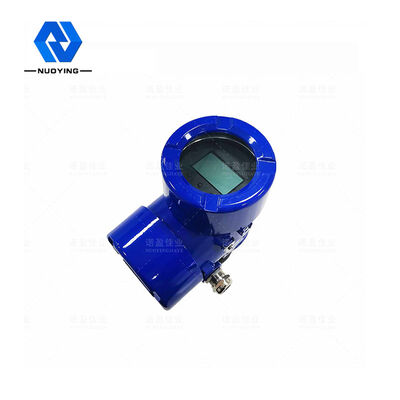

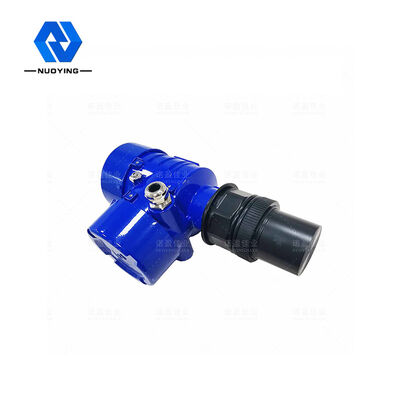

تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل | نطاق الترددات: | 40 كيلو هرتز 100 كيلو هرتز |
|---|---|---|---|
| نوع المسبار: | متكامل | دقق في المواد: | PP / PVC / PTFE / 304 (اختياري） |
| قياس: | 10 درجة | مزود الطاقة: | 24VDC 、 220VAC |
| درجة حرارة العملية: | -20 درجة مئوية +70 درجة مئوية | ضغط العملية: | ضغط عادي |
| تسليط الضوء: | مستشعر مستوى خزان المياه بالموجات فوق الصوتية 100 كيلو هرتز,مستشعر مستوى خزان المياه بالموجات فوق الصوتية PTFE,جهاز إرسال مستوى المياه بالموجات فوق الصوتية PTFE |
||
المسافة [م] = الوقت × سرعة الصوت / 2 [م]
معادلة تعويض درجة الحرارة لسرعة الصوت هي: سرعة الصوت المحيط = 331.5 + 0.6 × درجة الحرارة
| تطبيق نموذجي | قياس مستوى السائل |
| نطاق الترددات | 40 كيلو هرتزو100 كيلو هرتز |
| نوع المسبار | المدمجة |
| دقق | PP / PVC / PTFE / 304 (اختياري) |
| نطاق القياس | 0～20 م |
| دقة القياس | ＜0.25٪ (المدى＜20 م) |
| قياس | 10 درجة |
| مزود الطاقة | 24VDCو220 فولت تيار متردد |
| درجة حرارة العملية | -20～+70℃ |
| ضغط العملية | ضغط عادي |
| عملية اتصال | الخيط ، شفة ، قوس تصاعد (اختياري) |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 ... |
| وضع العرض | مستوى السائل ، المسافة (ارتفاع فارغ) |
| ضبط الإخراج | وضع الحد الأعلى ، وضع الحد الأدنى |
| عرض | LC د |
| مادة شل | بولي بروبلين / ألمنيوم |
| فئة الحماية | IP65 ، IP67 |
| مقاومة للانفجار | إكسياⅡCT6 Ga |
مبدأ العمل لمقياس مستوى الموجات فوق الصوتية هو أن محول الطاقة بالموجات فوق الصوتية (المسبار) يرسل موجة صوتية نبضية عالية التردد عندما يفي بمستوى الكائن المقاس (المادة) ينعكس ويتحول مرة أخرى ليعكس الصدى الذي يستقبله محول الطاقة إلى إشارة كهربائية .يتناسب وقت انتشار الموجات الصوتية مع المسافة من سطح الجسم.يمكن التعبير عن العلاقة بين مسافة الإرسال الصوتي S وسرعة الصوت C ووقت نقل الصوت بواسطة الصيغة: S = C × T / 2.
نظرًا لأن النبضة فوق الصوتية المرسلة لها عرض معين ، فإن الموجة المنعكسة تتداخل مع الموجة المرسلة في منطقة صغيرة قريبة من محول الطاقة ، لذلك لا يمكن التعرف على قيمة المسافة وقياسها.هذه المنطقة تسمى قياس النقطة العمياء.يرتبط حجم المنطقة العمياء بنوع مقياس مستوى الموجات فوق الصوتية.
ينبعث جزء المسبار من الموجات فوق الصوتية ، ويكون لقاء الموجات فوق الصوتية مع اختلاف كثافة الهواء أكبر من الوسط الذي سينعكس ، ويتم استقبال الموجة المنعكسة بواسطة جزء المسبار ، ويتناسب المسبار مع مسافة سطح السائل (الكائن) والوقت بالموجات فوق الصوتية يتناسب مع:
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة!
