تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس مستوى السائل | دقق: | PP / PVC / PTFE / 304 (اختياري） |
|---|---|---|---|
| صحة: | ＜ 0.25٪ | قياس: | 10 درجة |
| مزود الطاقة: | 24VDC 、 220VAC | ضغط العملية: | ضغط عادي |
| خرج الإشارة: | 4 ... 20mA / هارت / RS485 ... | عرض: | شاشة LCD |
| تسليط الضوء: | جهاز إرسال المستوى الرقمي بالموجات فوق الصوتية,جهاز إرسال المستوى الرقمي 20 مترًا,مستشعر مستوى صوتي 20 مترًا |
||

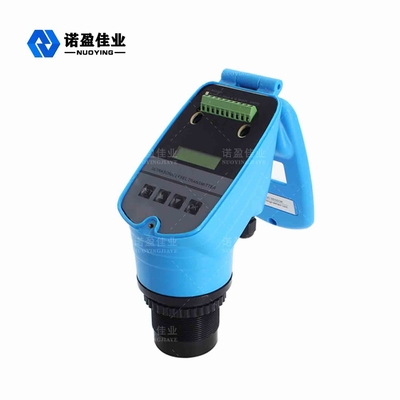

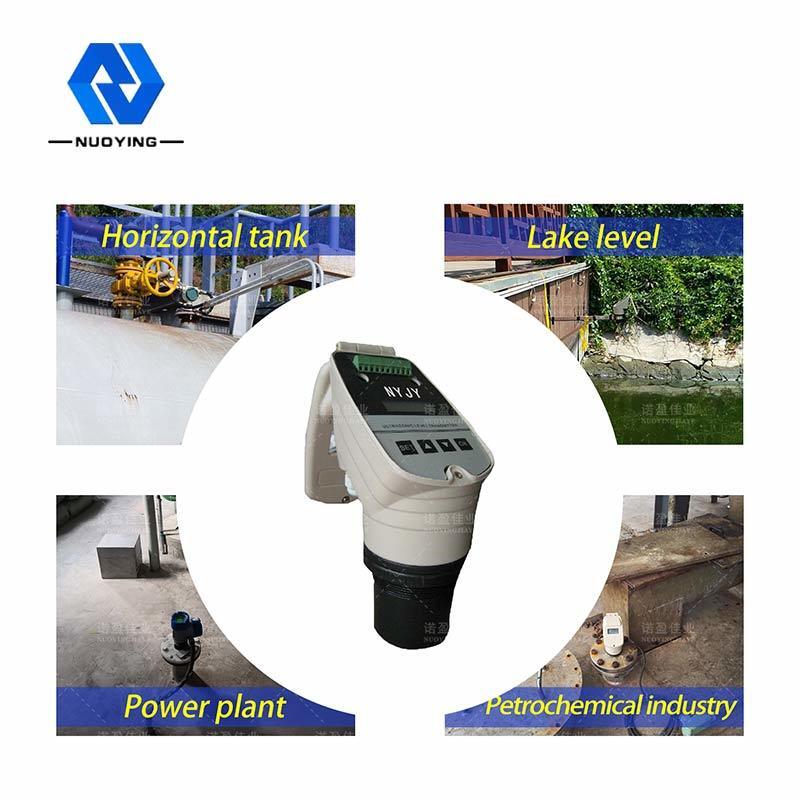

جهاز استشعار مستوى جهاز قياس مستوى الوقود السائل بالموجات فوق الصوتية الرقمية
جهاز الإرسال بالموجات فوق الصوتية

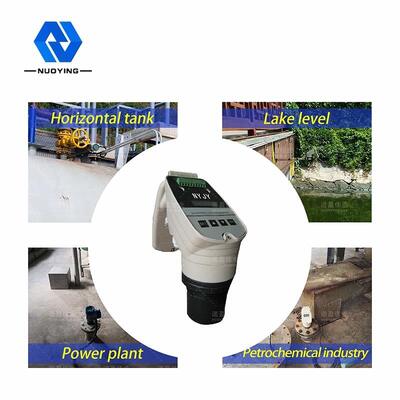

يتم تثبيت قياس المستوى بالموجات فوق الصوتية أعلى الوعاء.تحت سيطرة الوحدة الإلكترونية ، يُصدر المسبار نبضات الموجات فوق الصوتية إلى الوسط المقاس.تنعكس الموجة الصوتية على سطح الوسط ، ويتم استقبال جزء من صدى الانعكاس بواسطة المسبار وتحويله إلى إشارة كهربائية.من انبعاث الموجات فوق الصوتية إلى الاستقبال الجديد ، يكون الوقت متناسبًا بشكل مباشر مع المسافة من المسبار إلى الوسيط المقاس.تكتشف الوحدة الإلكترونية الوقت وتحسب المسافة المخففة وفقًا لسرعة الصوت المعروفة.استخدم الطرح للحصول على قيمة الموضع المتوسط.يستخدم على نطاق واسع في الأنبوب المفتوح ، خزان الزيت ، محطة الضخ ، برج المياه ، السد ، القناة المفتوحة ، الاختلاف بين المستويات وما إلى ذلك.
جهاز الإرسال بالموجات فوق الصوتيةالمعايير الفنية
|
اسم المنتج |
مستشعر المستوى بالموجات فوق الصوتية |
|
نطاق القياس |
20 ~ 30 م (سائل) ؛10 ~ 15 م (صلب) |
|
منطقة عمياء |
0.6 ~ 0.8 م |
|
دقة |
0.2٪ من نطاق القياس الكامل (في الهواء) |
|
دقة العرض |
1 سم |
|
الإخراج الحالي |
4 ~ 20 مللي أمبير |
|
قرار الإخراج |
0.03٪ من نطاق القياس الكامل |
|
تحميل الإخراج |
0 ~ 600 درجة |
|
تتابع الانتاج |
toplimit والتحكم في الحد الأدنى |
|
مواصفات التتابع |
5A 250VAC / 30VDC |
|
مجموعة المعلمات |
3 أزرار استشعار |
|
درجة حرارة متوسطة |
-45 درجة مئوية ~ 95 درجة مئوية |
|
فترة الكشف |
1 ق |
|
تثبيت |
شفة أو دعم |
|
زاوية شعاع الموجات الصوتية |
8 ° (3db) |
|
نطاق الضغط |
± 0.3 ميغا بكسل |
ملاحظة: حسب الطلب

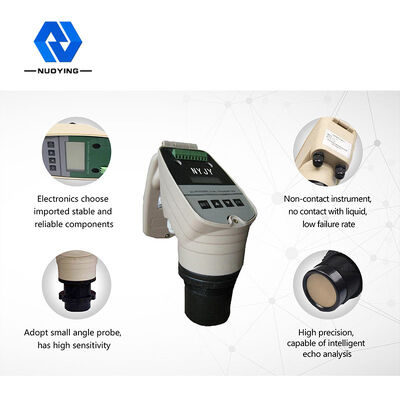

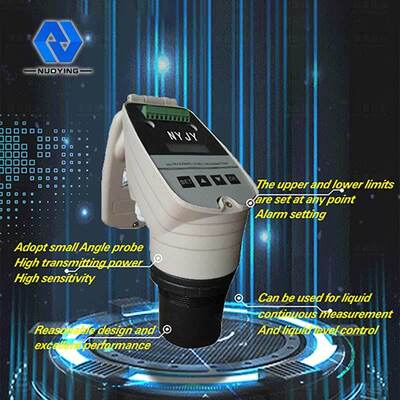

جهاز الإرسال بالموجات فوق الصوتيةميزات التصميم
