تفاصيل المنتج:
|
| مسافة الإرسال: | ≤ 1000 م | نسبة المدى: | 1:10 ، 1:20 |
|---|---|---|---|
| درجة الدقة: | ± 1.5٪ R ， ± 1.٪ R | إخراج الاتصال: | Rs485 بروتوكول MODBUS للاتصالات ، واجهة اتصال HART |
| الرطوبة المحيطة: | 5٪ 90٪ | قياس درجة الحرارة المتوسطة: | -30 ~ 80 درجة |
| إشارة الخرج: | خرج إشارة تردد النبض: المستوى المنخفض أقل من 0.8 فولت ، والمستوى العالي هو 8 فولت ، سلكين ، ثلاثة أس | مزود الطاقة: | 24VDC ، 220VAC (اختياري) |
| تسليط الضوء: | جهاز إرسال تدفق التوربينات عالي الدقة,دليل على انفجار جهاز إرسال تدفق التوربينات,مستشعر تدفق التوربينات 220VAC |
||

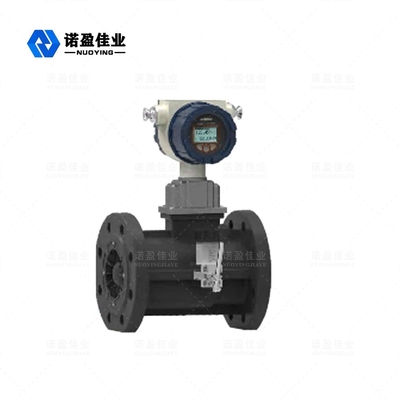

NYLD-G مقياس الجريان الكهرومغناطيسي
إن NYLD-Gمقياس الجريان التوربيني الغازي هو جيل جديد من مقياس قياس الغاز بدقة عالية وموثوقية عالية يدمج درجة الحرارة والضغط ومستشعر التدفق وجهاز قياس التدفق الذكي الذي تم تطويره بواسطة التكنولوجيا المتقدمة لمقياس التدفق في الداخل والخارج ، تم تحسينه بواسطة نظريات ميكانيكا الغاز وميكانيكا السوائل والكهرومغناطيسية ، التي تتميز بضغط منخفض ممتاز وأداء قياس عالي الضغط.
لديها مجموعة متنوعة من أوضاع إخراج الإشارة وحساسية منخفضة لاضطرابات السوائل ، وتستخدم على نطاق واسع في قياس الغاز الطبيعي وغاز الفحم والغاز المسال وغاز الهيدروكربون الخفيف.
هذا النوع من مقياس تدفق التوربينات هو منتج مقاوم للانفجار مع تصنيف مقاوم للانفجار: ExdIICT6
NYLD-G مقياس الجريان الكهرومغناطيسي اصطلاحي حدود
الأساسي حدود
| Metercaliber (مم) ووضع الاتصال |
عيار DN50 ، DN80 ، DN100 ، DN150 ، DN200 ، DN250 ، DN300mm مع وصلة شفة يمكن تخصيص DN25 ، DN40 ، DN65 ، DN125mm |
| درجة الدقة | ± 1.5٪ ر ، ± 1.٪ ر |
| نسبة المدى | 1:10 ، 1:20 |
| المواد متر | الجسم: الألمنيوم المصبوب أو الفولاذ المقاوم للصدأ 304 ؛المكره: سبائك الألومنيوم عالية الجودة ؛العرض: الألمنيوم المصبوب |
| قياس درجة الحرارة المتوسطة | -30 درجة مئوية ~ +80 درجة مئوية ، |
| حالة محيطة | درجة الحرارة: -20 درجة مئوية ~ +60 درجة مئوية ، الرطوبة النسبية 5٪ ~ 90٪.الضغط الجوي |
| مزود الطاقة |
مصدر طاقة خارجي: 24VDC مصدر الطاقة الداخلي: 3.6Vlithium battery |
|
إشارة الخرج |
خرج إشارة تردد النبض: منخفض المستوى أقل من 0.8 فولت ، والمستوى العالي هو 8 فولت اثنان سلك ، ثلاثة أسلاك 4-20mA الإخراج الحالي |
|
ناقل حركة مسافه: بعد |
≤ 1000 م |
|
سلك الإشارة واجهه المستخدم |
الخيط الداخلي M20 × 1.5 |
| درجة الحماية | IP65 |
|
حدث الانفجار رتبة |
Exd II CT6 |
اصطلاحي المعلمات
| نطاق مواصفات النموذج |
اسمى، صورى شكلى، بالاسم فقط قطر DN |
نطاق التدفق m3 / h |
اسمى، صورى شكلى، بالاسم فقط ضغط الآلام والكروب الذهنية |
صحة |
فقدان الضغط كيلو باسكال في Qmax |
| NYLD-G-25 أ | 25 | 2.5 ~ 25 |
1.6 2.5 4.0 |
1. 5 الدرجة (qmin ~ qtx ± 3٪ qtx ~ Qmax ± 1.5٪) 1.0 درجة (qmin ~ qtx ± 2٪ qtx ~ Qmax ± 1.0٪) |
0.5 0.8 |
| NYLD-G-40 أ | 40 | 5 ~ 50 | |||
|
NYLD-G-50 أ ب |
50 |
6 ~ 65 10 ~ 100 |
|||
| NYLD-G-65 أ | 65 | 15 ~ 200 |
0.8 1.2 2.2 |
||
|
NYLD-G -80 أ ب |
80 |
13 ~ 250 20 ~ 400 |
|||
|
NYLD-G-100 أ ب NYLD-G -125 أ |
100
125 |
20 ~ 400 32 ~ 650 25 ~ 700 |
0.3 0.7 1.9 |
||
|
NYLD-G -150 أ ب ج |
150 |
32 ~ 650 50 ~ 1000 80 ~ 1600 |
1.6 2.5 |
0.6 1.0 1.7 |
|
|
NYLD-G-200 أ ب ج |
200 |
50 ~ 1000 80 ~ 1600 130 ~ 2500 |
0.3 0.6 1.5 |
||
|
NYLD-G -250 أ ب ج |
250 |
80 ~ 1600130 ~ 2500 200 ~ 4000 |
0.4 0.6 2.0 |
||
|
NYLD-G-300 أ ب ج |
300 |
130 ~ 2500 200 ~ 4000 320 ~ 6500 |
0.4 1.0 2.4 |
ملحوظة: خسارة الضغط عند الحد الأقصى لمعدل التدفق (Q) هي القيمة المقاسة بالهواء الجاف (تبلغ الكثافة حوالي 1.2 كجم / م) تحت الضغط العادي ، qt = 0.2Qmax.
NYLD-G مقياس الجريان الكهرومغناطيسي التشغيل مبدأ
عندما يمر السائل عبر مقياس الجريان ، يتم تصحيحه وتسريعه من خلال عمل ريشة التوجيه (أو المعدل).نظرًا لأن المكره بزاوية اتجاه تدفق السائل ، في هذا الوقت ، يولد التوربين لحظة دوران.بعد التغلب على عزم الاحتكاك وعزم مقاومة السوائل ، يبدأ التوربين في الدوران.في نطاق تدفق معين ، تتناسب السرعة الزاوية لدوران التوربين مع معدل تدفق حجم السائل.وفقًا لمبدأ الحث الكهرومغناطيسي ، يتم استخدام مستشعر مغناطيسي حساس للحث على إشارة نبضية تتناسب مع تدفق حجم السائل من لوحة الاتصال الدوارة بشكل متزامن.يتم إرسال هذه الإشارة إلى مصحح مستوى الصوت وتتم معالجتها مع إشارات مثل درجة الحرارة والضغط ، ويتم عرضها على شاشة LCD.يظهر مبدأ هيكلها في الشكل 1 ..
4.2 حجم مصحح عمل مبدأ
يتكون مصحح الحجم من درجة الحرارة ، والقناة التناظرية لكشف الضغط ، والقناة الرقمية للكشف عن التدفق ، ووحدة المعالجة الدقيقة ، ودائرة محرك الكريستال السائل والدوائر المساعدة الأخرى ، وهو مزود بواجهة إشارة خارجية ، وبعد تحويل الإشارات متعددة القنوات المرسلة ومعالجتها من كل مستشعر ، يتم إدخال الإشارات في الصيغة للتشغيل وفقًا لمعادلة الغاز لتحقيق العرض المحلي ونقل الإشارات المختلفة عن بُعد.
يمكن كتابة معادلة الغاز على شكل
أين:
Vo - الحجم unde3r الحالة القياسية (m3) ؛
V - الحجم تحت ظروف العمل 3 (م 3) ؛
P = Pa + Pg - الضغط المطلق (kPa) عند نقطة الكشف عن ضغط مقياس التدفق ؛
Pa - الضغط الجوي المحلي (kPa) ؛
Pg - ضغط العداد (kPa) لنقطة كشف ضغط مقياس الجريان ؛
P0 - الضغط الجوي القياسي (101.325 كيلو باسكال)
T0 - درجة الحرارة المطلقة في ظل الحالة القياسية (293.15 كلفن ، والتي يمكن أن تكون 273.15 كلفن وفقًا لمتطلبات المستخدم) ؛
T - درجة الحرارة المطلقة للوسيط المقاس (27315 + t) K ؛
ر - درجة حرارة الوسط المقاس (درجة مئوية) ؛
Fz - معامل ضغط الغاز
Zn - معامل ضغط الغاز وفقًا للمعيار القياسي
Zg - معامل ضغط الغاز تحت ظروف العمل ؛
NYLD-G مقياس الجريان الكهرومغناطيسي ميزات التصميم
■ دقة عالية وتكرار جيد ونطاق واسع يصل إلى 1:20 (أو أوسع) ؛
■استخدم مقومًا جديدًا من النوع المتكامل ، تكون متطلبات أقسام الأنابيب المستقيمة الأمامية والخلفية أقل (أمامي ≧ 5DN ، خلفي ≧ 3DN) ؛
■استخدم هيكلًا مقاومًا للغبار مصممًا بعناية لضمان موثوقية عملية تحمل طويلة الأجل ؛
■مصمم بنظام تزويد بالوقود فريد من نوعه لضمان تزويد موثوق بالوقود ، وسهولة الصيانة والمظهر الجميل ؛
■تتوافق المؤشرات الفنية مع متطلبات I509951-1993 ، وطول الجسم هو 3DN ، وقد وصلت الماكينة بأكملها إلى المستوى المتقدم الدولي ؛
■يمكن تدوير مصحح الحجم لمقياس التدفق بحرية بنحو 350 درجة ، والتي يمكن قراءتها بسهولة في أوضاع التثبيت المختلفة.
■سرعة منخفضة ، حياة عالية ، فقدان ضغط منخفض ، دقة عالية ؛
■إنه يدمج درجة حرارة عالية الدقة والضغط ومستشعر التدفق ومصحح الحجم ، والذي يمكنه اكتشاف درجة حرارة وضغط وتدفق الغاز المقاس ، ويتتبع التدفق ويعوضه تلقائيًا ويصحح معامل الضغط.يحتوي العداد على قاعدة بيانات في الوقت الفعلي ويتواصل عبر واجهة RS485 وشبكة قراءة العدادات لتسهيل جمع البيانات المركزي وإدارة الوقت الفعلي ؛
■استخدام معالج دقيق عالي الأداء وتكنولوجيا ترشيح رقمية حديثة ، مع وظائف برمجية قوية وأداء فائق ؛
■استخدام حساب النقطة العائمة والتصحيح التلقائي لمعامل متر مكون من خمسة أجزاء ، مع وجود خطأ ؛وظيفة التشخيص والإنذار الذاتي ؛
■استخدام التكنولوجيا الفائقة ذات الطاقة الدقيقة ، مع مصدر طاقة داخلي وخارجي ، واستهلاك منخفض للطاقة ؛
■قيمة تدفق العرض المحلي مع وظائف خرج إشارة متعددة ؛
■استخدم شاشة LCD عالية التباين من ثلاثة أسطر ، ويمكنها عرض التدفق التراكمي القياسي ، وتدفق الحجم القياسي ، وتدفق حجم العمل ، ودرجة الحرارة المتوسطة ، وقيمة الضغط ، ونسبة سعة البطارية مع موجه صيني ؛
■مع وظيفة تخزين البيانات في الوقت الفعلي ، يمكنها منع فقدان البيانات عند استبدال البطارية أو إيقاف تشغيلها فجأة.في حالة انقطاع التيار الكهربائي ، يمكن حفظ المعلمات الداخلية بشكل دائم.
■مع وظيفة مقاومة للانفجار ، فإن العلامة المقاومة للانفجار هي ExdIIC6.
