تفاصيل المنتج:
|
| مسافة الإرسال: | ≤ 1000 م | نسبة المدى: | 1:10 ، 1:20 |
|---|---|---|---|
| درجة الدقة: | ± 1.5٪ R ， ± 1.٪ R | إخراج الاتصال: | Rs485 بروتوكول MODBUS للاتصالات ، واجهة اتصال HART |
| الرطوبة المحيطة: | 5٪ 90٪ | قياس درجة الحرارة المتوسطة: | -30 ℃ ~ 80 ℃ |
| إشارة الخرج: | خرج إشارة تردد النبض: المستوى المنخفض أقل من 0.8 فولت ، والمستوى العالي هو 8 فولت ، سلكين ، ثلاثة أس | مزود الطاقة: | مزود الطاقة الخارجية: 24VDC مصدر الطاقة الداخلي: بطارية ليثيوم 3.6V |
| تسليط الضوء: | ثلاثة مقياس تدفق دليل على الانفجار الأسلاك,24VDC تدفق متر 4-20mA,24VDC نوع التوربينات تدفق المياه متر |
||

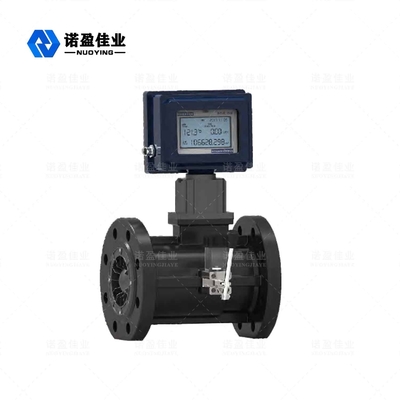

NYLD-GZ نوع مقياس تدفق التوربينات الغازية - دقة عالية مقاومة للانفجار
NYLD-GZاكتب توربينات الغاز مقياس الجريان الكهرومغناطيسي
NYLD-GZيدمج مقياس تدفق التوربينات الغازية من النوع مستشعر تدفق توربينات الغاز ومصحح الحجم الإلكتروني.يمكنه اكتشاف وعرض تدفق حالة العمل والحجم الكلي.الأداء الفني على المستوى المحلي المتقدم ، يتوافق مع معيار GB / T18940 / IS09951 ، والذي يستخدم على نطاق واسع في قياس الغاز والاختبار في صناعات مثل البخار والهواء المضغوط.
NYLD-GZاكتب توربينات الغازمقياس الجريان الكهرومغناطيسي النمذجة
| NYLD-GZ | مقياس تدفق توربينات الغاز الذكي (نوع حجم الحالة القياسية ، مع درجة الحرارة ، وتعويض الضغط) | |
| جهاز إرسال توربينات الغاز الذكي (نوع حجم حالة العمل) | ||
|
عيار |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25 مم (فترة طلب غير قياسية وطويلة) DN 40 مم (فترة طلب غير قياسية وطويلة) DN 50 مم DN 65 مم (فترة طلب غير قياسية وطويلة) DN 80 ملم DN 100 مم DN 125mm (فترة طلب غير قياسية وطويلة) DN 150 مم DN 200 مم DN 250mm (فترة طلب غير قياسية وطويلة) DN 300 مم |
|
نطاق |
أ ب ج |
النطاق القياسي نطاق التوسع نطاق التوسع |
| درجة الدقة |
01 02 |
1.5 درجة 1.0 درجة |
|
نموذج الإخراج |
أ ب ج |
خرج النبض ، خرج نبض البطاقة الممغنطة ، خرج التنبيه 4-20mA الحالي ، خرج النبض ، خرج البطاقة الممغنطة ، خرج التنبيه 4-20mA الحالي ، خرج النبض ، خرج البطاقة الممغنطة ، خرج التنبيه ، اتصالات RS485 |
| درجة مقاومة للانفجار |
ن ه |
النوع القياسي ، غير مقاوم للانفجار نوع مقاوم للانفجار ، ExdⅡCT6 |
NYLD-GZاكتب توربينات الغازمقياس الجريان الكهرومغناطيسي التشغيل مبدأ
عندما يمر السائل عبر مقياس الجريان ، يتم تصحيحه وتسريعه من خلال عمل ريشة التوجيه (أو المعدل).نظرًا لأن المكره بزاوية اتجاه تدفق السائل ، في هذا الوقت ، يولد التوربين لحظة دوران.بعد التغلب على عزم الاحتكاك وعزم مقاومة السائل ، يبدأ التوربين بالدوران.في نطاق تدفق معين ، تتناسب السرعة الزاوية لدوران التوربين مع معدل تدفق حجم السائل.وفقًا لمبدأ الحث الكهرومغناطيسي ، يتم استخدام مستشعر حساس مغناطيسي للحث على إشارة نبضية تتناسب مع تدفق حجم السائل من لوحة الاتصال الدوارة بشكل متزامن.يتم إرسال هذه الإشارة إلى مصحح مستوى الصوت وتتم معالجتها مع إشارات مثل درجة الحرارة والضغط ، ويتم عرضها على شاشة LCD.يظهر مبدأ هيكلها في الشكل 1 ..
4.2 حجم مصحح عمل مبدأ
يتكون مصحح الحجم من درجة الحرارة ، والقناة التناظرية لكشف الضغط ، والقناة الرقمية للكشف عن التدفق ، ووحدة المعالجة الدقيقة ، ودائرة محرك الكريستال السائل والدوائر المساعدة الأخرى ، وهو مزود بواجهة إشارة خارجية ، وبعد تحويل الإشارات متعددة القنوات المرسلة ومعالجتها من كل جهاز استشعار ، يتم إحضار الإشارات إلى الصيغة للتشغيل وفقًا لمعادلة الغاز لتحقيق العرض المحلي ونقل الإشارات المختلفة عن بُعد.
يمكن كتابة معادلة الغاز على شكل
أين:
Vo - الحجم unde3r الحالة القياسية (m3) ؛
V - الحجم تحت ظروف العمل 3 (م 3) ؛
P = Pa + Pg - الضغط المطلق (kPa) عند نقطة الكشف عن ضغط مقياس التدفق ؛
Pa - الضغط الجوي المحلي (kPa) ؛
Pg - ضغط العداد (kPa) لنقطة كشف ضغط مقياس الجريان ؛
P0 - الضغط الجوي القياسي (101.325 كيلو باسكال)
T0 - درجة الحرارة المطلقة في ظل الحالة القياسية (293.15 كلفن ، والتي يمكن أن تكون 273.15 كلفن وفقًا لمتطلبات المستخدم) ؛
T - درجة الحرارة المطلقة للوسيط المقاس (27315 + t) K ؛
ر - درجة حرارة الوسط المقاس (درجة مئوية) ؛
Fz - معامل ضغط الغاز
Zn - معامل ضغط الغاز وفقًا للمعيار القياسي
Zg - معامل ضغط الغاز تحت ظروف العمل ؛
