الاسم التجاري: | NUOYINGJIAYE |
Model Number: | نيويورك |
الـ MOQ: | 1 |
السعر: | $300 to $2000 |
شروط الدفع: | تي / ت |
القدرة على التوريد: | 300 قطعة / شهر مسبق |

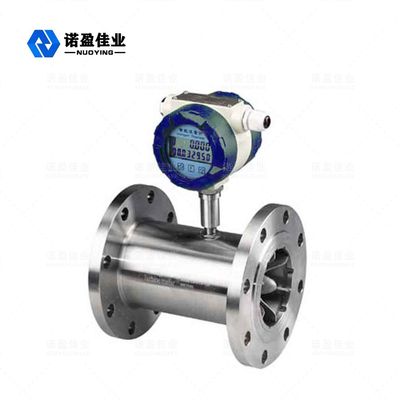

نيويوركعنفة عداد التدفق
نيويوركمقياس الجريان التوربيني (Abbr. TUF) هو نوع رئيسي من أجهزة قياس تدفق دولاب الدفع بما في ذلك أيضًا جهاز Anemoscope وعداد المياه.تتكون TUF من مستشعر وعرض تحويل.يتفاعل المستشعر مع السرعة المتوسطة للسائل مع الدوار متعدد الشفرات وذلك للتنبؤ بقيمة التدفق وقيمة التدفق التراكمي.يمكن التقاط سرعة (أو دوائر) الدوار عن طريق الآلية ، والحث الكهرومغناطيسي ، والكهروضوئية ، قبل عرض ونقل السجلات عن طريق جهاز القراءة.
يُقال أن أمريكا أعلنت عن أول براءة اختراع TUF في أوائل عام 1886. سجلت براءة الاختراع في عام 1914 أن قيمة تدفق TUF ذات صلة بالتردد.تم تطبيق أول TUF تم تطويره في عام 1938 لقياس تدفق الوقود في الطائرة.لقد تحقق هذا الاستخدام في الصناعة حتى نهاية الحرب العالمية الثانية ، نظرًا لأنه من الضروري أن يتطلب المحرك النفاث ووقود الطائرات السائل دقة عالية وأداة قياس تدفق الاستجابات السريعة.في الوقت الحاضر ، يمكن استخدامه على نطاق واسع في مجالات النفط ، والكيميائية ، والدفاع ، والعلوم ، والقياس ، وما إلى ذلك.
نيويوركترسم مقاييس تدفق التوربينات المتسلسلة التكنولوجيا الرائدة التي تتكامل مع التصميم المتقدم لإنتاج الجيل الجديد من مقياس تدفق التوربينات مع ميزات الهيكل البسيط والوزن الخفيف والدقة العالية والتكرار الجيد والتفاعل المرن والتركيب / الصيانة / التطبيق المريح وما إلى ذلك. يتم تطبيقه لقياس السائل الذي تكون لزوجته الحركية أقل من 5 * 10-6 / ثانية ولا تحتوي على ألياف أو حبيبات وما إلى ذلك ، ولا يوجد تفاعل تآكل مع الفولاذ المقاوم للصدأ 1Cr18Ni9Ti و 2Cr13 و A12O3 ، والسبائك الصلبة في الختم أنابيب.يمكن قياس السائل الحركي فوق 5 * 10-6㎡ / ثانية بعد معايرة السائل الحقيقي لمقياس الجريان.يمكن استخدامه في التحكم في القيمة ، صفارات الإنذار عند الزيادة ، إذا كان التنسيق مع أداة عرض خاصة.لذلك فهي الأداة المثالية لقياس قيمة التدفق وتوفير الطاقة.
نيويوركعنفة عداد التدفق المواصفات الأساسية / المواصفات الفنية
المواصفات الفنية
القطر الاسمي (مم) وطريقة الاتصال |
4،6،10،15،20،25،32،40 (اتصال فقي) 15،20،25،32،40 (اتصال مداس وشفة) 50،65،80،100،125،150،200 (اتصال شفة) |
فئة الدقة |
دقة منتظمة ± 1٪ R ، ± 0.5٪ R ، أعلى دقة ± 0.2٪ ر |
معدل نطاق القياس | 1: 10 ، 1: 15 ، 1:20 |
مادة الصك | 304 الفولاذ المقاوم للصدأ316L الفولاذ المقاوم للصدأإلخ. |
درجة حرارة متوسطة (℃) | -20 ~ +120 ℃ |
الظروف المحيطة |
درجة الحرارة: -10 ~ + 55 ℃ ، الرطوبة النسبية: 5 ~ 90 % ضغط الجو: 86 106Kpa |
خرج الإشارة |
الاستشعار: إشارة تردد النبض ، مستوى منخفض 0.8V مستوى عال 8V. المرسل: الإشارة الحالية 4 ~ 20mA DC سلكين |
إمداد بالطاقة |
الاستشعار: + 12V DC ، + 24V DC (الخيار) محول: + 24V DC مقياس نوع عرض المشهد: خلية ليثيوم 3.2 فولت |
خط نقل الإشارة | STVPV 3 × 0.3 (ثلاثة أسلاك) ، 2 × 0.3 (سلكان) |
مسافة الإرسال | ≤ 1000 م |
واجهة خط الإشارة | الخيط الداخلي M20 × 1.5 |
فئة واقية من الانفجار | ExdIIBT6 |
فئة الحماية | IP65 |
نطاق القياس وضغط العمل للسائل
اسمى، صورى شكلى، بالاسم فقط قطر الدائرة (مم) |
معدل التدفق العادي (م 3 / ساعة) |
زيادة معدل التدفق (م 3 / ساعة) |
ضغط التسامح المنتظم (الأم) |
ضغط التسامح الخاص (الأم) (اتصال شفة) |
DN4 | 0.04 - 0.25 | 0.04 - 0.4 | 6.3 | 12 ، 16 ، 25 |
DN6 | 0.1 - 0.6 | 0.06 - 0.6 | 6.3 | 12 ، 16 ، 25 |
DN10 | 0.2 - 1.2 | 0.15 - 1.5 | 6.3 | 12 ، 16 ، 25 |
DN15 | 0.6 - 6 | 0.4-8 | 6.3 ، 2.5 (شفة) | 4.0 ، 6.3 ، 12 ، 16 ، 25 |
DN20 | 0.8-8 | 0.45 - 9 | 6.3 ، 2.5 (شفة) | 4.0 ، 6.3 ، 12 ، 16 ، 25 |
DN25 | 1-10 | 0.5 - 10 | 6.3 ، 2.5 (شفة) | 4.0 ، 6.3 ، 12 ، 16 ، 25 |
DN32 | 1.5-15 | 0.8 - 15 | 6.3 ، 2.5 (شفة) | 4.0 ، 6.3 ، 12 ، 16 ، 25 |
DN40 | 2 - 20 | 1 - 20 | 6.3 ، 2.5 (شفة) | 4.0 ، 6.3 ، 12 ، 16 ، 25 |
DN50 | 4 - 40 | 2 - 40 | 2.5 | 4.0 ، 6.3 ، 12 ، 16 ، 25 |
DN65 | 7 - 70 | 4 - 70 | 2.5 | 4.0 ، 6.3 ، 12 ، 16 ، 25 |
DN80 | 10 - 100 | 5 - 100 | 2.5 | 4.0 ، 6.3 ، 12 ، 16 ، 25 |
DN100 | 20 - 200 | 10 - 200 | 2.5 | 4.0 ، 6.3 ، 12 ، 16 ، 25 |
DN125 | 25-250 | 13-250 | 1.6 | 2.5 ، 4.0 ، 6.3 ، 12 ، 16 |
DN150 | 30 - 300 | 15 - 300 | 1.6 | 2.5 ، 4.0 ، 6.3 ، 12 ، 16 |
DN200 | 80-800 | 40-800 | 1.6 | 2.5 ، 4.0 ، 6.3 ، 12 ، 16 |
نطاق القياس وضغط العمل للغاز
نموذج |
قطر الدائرة (مم) |
معدل المد و الجزر (م 3 / ساعة) |
معدل التدفق الأولي (م 3 / ساعة) |
ضغط التسامح (الأم) (اتصال شفة) |
25 أ |
25 (1 بوصة)
|
0.7-7 | 0.6 | 4.0 شفة أو خيط |
25 ب | 1.5-15 | 1.0 | 4.0 شفة أو خيط | |
25 ج | 3 - 30 | 2.0 | 4.0 شفة أو خيط | |
40 أ | 40 (1.5 بوصة) | 4 - 40 | 2.5 | 4.0 شفة أو خيط |
40 ب | 8 - 80 | 3 | 4.0 شفة أو خيط | |
50 أ | 50 (2 بوصة) | 10 - 100 | 3.5 | 4.0 شفة |
50 ب | 15-150 | 4 | 4.0 شفة | |
80 | 80 (3 بوصة) | 15 - 300 | 4 | 1.6 شفة |
100 | 100 (4 بوصة) | 20 - 400 | 5 | 1.6 شفة |
150 | 150 (6 بوصة) | 50-1000 | 8 | 1.6 شفة |
200 | 200 (8 بوصات) | 100 - 2000 | 20 | 1.6 شفة |
250 | 250 (10 بوصات) | 150 - 3000 | 30 | 1.6 شفة |
300 | 300 (12 بوصة) | 200-4000 | 40 | 1.6 شفة |
نيويوركعنفة عداد التدفق التشغيل مبدأ
عندما يتدفق السائل المقاس عبر المستشعر ، تبدأ الريشة في الدوران ، وتكون السرعة متناسبة مع متوسط التدفق في الأنبوب.يغير دوران الريشة بشكل دوري قيمة المقاومة المغناطيسية لمحول الطاقة المغنطيسي المرن.يحدث أن يتغير التدفق المغناطيسي في ملف الاختبار المغناطيسي بشكل دوري لإنتاج جهد مستحث دوريًا ، وهي إشارة النبض التي سيتم إرسالها إلى الشاشة لتظهر بعد تضخيمها بواسطة المكبر.
تتضمن معادلة معدل التدفق لمقياس الجريان التوربيني كلاً من العملي والنظري:
ست =و / ك
سم= سالخامست
سالخامسيشير إلى معدل تدفق الحجم ، (الوحدة: م3/س)
سميشير إلى معدل التدفق الكتلي ، (الوحدة ㎏ / s)
f: الرجوع إلى تردد إشارة الخرج (الوحدة هرتز)
ك: الرجوع إلى عامل مقياس الجريان ، (وحدة P / م3).
يوجد المنحنى المرتبط بعامل مقياس التدفق ومعدل التدفق في الرسم البياني (الرسم التخطيطي: منحنى خصائص مقياس التدفق التوربيني).كما ترى ، يمكن تقسيم منحنى العامل إلى جزأين من الخطية واللامستقيمة.يمثل الجزء الخطي ثلثي المنحنى بأكمله والذي ترتبط الميزة بهيكل وحجم المستشعرات ولزوجة السوائل.تتأثر السمة في الجزء غير الخطي بقوة الاحتكاك من المحمل ، ومقاومة لزوجة السائل.عندما يكون معدل التدفق أقل من الحد الأدنى للمستشعر ، فإن عامل الجهاز يتزايد بسرعة معه.تتشابه قيمة فقدان الضغط ومعدل التدفق مع العلاقات المربعة.إذا تجاوز معدل التدفق الحد الأعلى ، انتبه إلى منع التجويف.عندما يكون لمقاييس تدفق التوربينات بنية متشابهة ، فإن منحنياتها لها ميزة متشابهة ولكن بها أخطاء مختلفة في النظام.
يمكن عمل عامل المستشعر عن طريق أداة المعايرة ، والتي قد لا تأخذ في الاعتبار آلية السائل الداخلي لجهاز الاستشعار ، ويمكن تأكيدها من خلال معدل التدفق المدخل وإشارات النبض الناتجة عن التردد.حتى نتمكن من رؤية المستشعر كصندوق أسود مناسب للتطبيق.لكن يرجى ملاحظة أن عامل التحويل (أو عامل الجهاز) يجب أن يتوافق مع بعض الشروط التي تعتبر شرط المعايرة هو الشرط المرجعي.إذا انحرفت عن هذا الشرط ، فسيحدث تغيير في العامل.سيتم تحديد التغييرات من حيث نوع المستشعرات وظروف تركيب الأنابيب والمعلمات الفيزيائية للسوائل.
وفقًا لنظرية الزخم ، يمكن أن تسرد معادلة دافع الحركة.
يدد= م1م2م3م4
في الصيغة ،
J: عزم القصور الذاتي المكره ؛
دdt:تسارع الدوران
م1: عزم دوران سائل
م2: لحظة المقاومة اللزجة
م3: تحمل لحظة الاحتكاك
م4: لحظة جاذبة.
عندما تدور المكره وفقًا للسرعة الثابتة ، Jدد= 0 و م1= م2+ م3+ م4.من خلال التحليل النظري والتحقق في التجربة يمكن استنتاج الصيغة التالية:
ن = عالخامس+ ب-جفالخامس
في الصيغة ،
ن: يشير إلى سرعة دوران المكره ؛
فالخامس: يشير إلى معدل التدفق الحجمي ؛
ج: العوامل المتعلقة بالخصائص الفيزيائية للسوائل (بما في ذلك الكثافة واللزوجة وما إلى ذلك) ، ومعلمات هيكل المكره (زاوية الشفرة ، وقطر المكره ، ومنطقة المقطع العرضي لقناة التدفق وما إلى ذلك) ؛
ب: العوامل المتعلقة بفجوة الريشة العلوية وتوزيع سرعة تدفق السوائل ؛
ج: العامل المتعلق بلحظة الاحتكاك.
طرح العلماء في الداخل والخارج العديد من معادلات التدفق نظريًا ، مطبقة على هياكل أجهزة الاستشعار المختلفة وظروف عمل السوائل.حتى الآن ، لا تزال الخصائص الهيدروديناميكية لأدوات التوربينات غير واضحة ، لأنها ترتبط بعلاقة معقدة مع الخصائص الفيزيائية للسوائل ، وخصائص التدفق.على سبيل المثال ، عندما يبدو أن هناك توزيع سرعة دائري وغير متماثل في مجال التدفق ، فإن الخصائص الهيدروديناميكية معقدة للغاية.
لذلك لا يمكن استنتاج عوامل الأداة بواسطة الصيغة النظرية ، ويمكن تأكيدها بمعايرة التدفق الحقيقي.لكن الصيغة النظرية كانت مهمة في الممارسة.يمكن استخدامه في التعليمات في تصميم معلمة هيكل المستشعر والتنبؤ وتقييم قاعدة تغيير عامل الصك.
نيويوركعنفة عداد التدفق ميزة
نيويوركعنفة عداد التدفقفئة
يمكن تقسيم سلسلة 1.NYLD إلى فئتين حسب الوظيفة:
2-توضيح الوظيفة:
جهاز استشعار / جهاز إرسال التوربينات
هذا النوع من المنتجات ليس له وظيفة عرض المشهد ، فقط ينتج إشارات لنقل الإخراج إلى مسافة بعيدة.يمكن تقسيم إشارات التدفق إلى إشارة نبضية أو تيار (4-20ma).تتميز هذه الأداة بسعر منخفض ، وتجميع عالٍ ، وصغر حجمها ، لذا يمكن تطبيقها لمطابقة جهاز العرض الثاني ، PLC ، DCS وهكذا على نظام التحكم في الكمبيوتر لاستخدامه.
وفقًا لمخرجات الإشارة المختلفة ، يمكن تقسيمها إلى أنواع NYLD-N و NYLD-A.
مستشعر NYLD-N
12-24V DC امدادات الطاقة ، ثلاثة نواتج نبضية الأسلاك ،
مستوى عال 8V ، مستوى منخفض 0.8V ، مسافة نقل الإشارة 1000M.
NYLD - جهاز إرسال
مصدر طاقة 24V DC ، خرج إشارة تيار سلكين (4-20mA) ، مسافة نقل الإشارة 1000M.
ذكي مقياس الجريان التوربينات التكامل
إنها تتبنى تقنية المعالج الدقيق أحادية الشريحة المتقدمة للغاية ذات الاستهلاك المنخفض للطاقة لتكوين مقياس تدفق ذكي جديد مع مستشعر تدفق التوربينات وتكامل جهاز عرض الحساب التراكمي.لديها العديد من المزايا الواضحة وهي شاشة LCD مزدوجة الصف في مكان الحادث ، وهيكل مضغوط ، وقراءة مباشرة وواضحة ، وموثوقية عالية ، ومقاومة التداخل من الطاقة الخارجية ، والهجوم المضاد للرعد ، والتكلفة المنخفضة ، إلخ.
لقد تم تصحيح ثلاث نقاط لعوامل الجهاز ، وتعويض غير خطي بذكاء ، ومراجعة في مكان الحادث.
تُظهر شاشة LCD عالية الوضوح في وقت واحد كلاً من معدل التدفق الفوري (أربعة أرقام صحيحة) ومعدل التدفق التراكمي (ثمانية أرقام صالحة ، ومعدل التدفق التراكمي (ثمانية أرقام صالحة مع إعادة التعيين). يمكن الاحتفاظ بجميع البيانات الصالحة لمدة عشر سنوات. هذا النوع من التوربينات جميع أجهزة قياس التدفق هي منتجات مقاومة للانفجار ، والفئة المقاومة للانفجار هي ExdIIB6.
يمكن تقسيم هذا النوع من مقاييس تدفق التوربينات إلى نوع NYLD-B و NYLD-C من حيث قوة الإمداد وطرق إرسال الإشارات عن بُعد.
نوع NYLD-B: مزود الطاقة 3.2V10AH (بطارية ليثيوم) يمكن أن تعمل بشكل مستمر لأكثر من أربع سنوات ، ولكن لا يوجد خرج إشارة.
نوع NYLD-C: إمداد طاقة 24V DC بالخارج ، وإخراج إشارة تيار سلكين عاديين (4-20 م أ) ، ويمكن إضافة اتصال RS485 أو HART وفقًا لطلب المشهد المختلف.
نيويوركعنفة عداد التدفقاكتب الاختيار
نموذج | تفسير | ||||||||||||
NYLD- □ / □ / □ / □ / □ / □ / □ | |||||||||||||
DN (مم)
|
4 |
|
|
|
|
|
|
4 مم ، نطاق التدفق الطبيعي 0.04-0.25 م3/ ساعة ، نطاق تدفق واسع 0.04-0.4 م3/ ح | |||||
6 | 6 مم ، نطاق التدفق الطبيعي 0.1-0.6 م3/ ساعة ، نطاق تدفق واسع 0.06-0.6 م3/ ح | ||||||||||||
10 | 10 مم ، نطاق التدفق الطبيعي 0.2-1.2 م3/ ساعة ، نطاق تدفق واسع 0.15-1.5 م3/ ح | ||||||||||||
15 | نطاق التدفق الطبيعي 15mm0.6-6m3/ ساعة ، نطاق تدفق واسع 0.4-8m3/ ح | ||||||||||||
20 | نطاق التدفق الطبيعي 20mm0.8-8m3/ ساعة ، نطاق تدفق واسع 0.4-8m3/ ح | ||||||||||||
25 | نطاق التدفق الطبيعي 25mm1-10m3/ ساعة ، نطاق تدفق واسع 0.5-10 م3/ ح | ||||||||||||
32 | نطاق التدفق الطبيعي 32 مم 1.5-15 م3/ ساعة ، نطاق تدفق واسع 0.8-15 م3/ ح | ||||||||||||
40 | 40mm نطاق التدفق الطبيعي 2-20 م3/ ساعة ، نطاق تدفق واسع 1-20 م3/ ح | ||||||||||||
50 | نطاق التدفق الطبيعي 50 مم4-40 م3/ ساعة ، نطاق تدفق واسع2-40 م3/ ح | ||||||||||||
65 | نطاق التدفق الطبيعي 65mm7-70m3/ ساعة ، نطاق تدفق واسع 4-70 م3/ ح | ||||||||||||
80 | نطاق التدفق الطبيعي 80mm10-100m3/ ساعة ، نطاق تدفق واسع5-100 م3/ ح | ||||||||||||
100 | نطاق التدفق الطبيعي 100mm20-200m3/ ساعة ، نطاق تدفق واسع 10-200 م3/ ح | ||||||||||||
125 | نطاق التدفق الطبيعي 125 مم 25-250 م3/ ساعة ، نطاق تدفق واسع13-250 م3/ ح | ||||||||||||
150 | نطاق التدفق الطبيعي 150 مم 30-300 م3/ ساعة ، نطاق تدفق واسع 15-300 م3/ ح | ||||||||||||
200 | نطاق التدفق الطبيعي 200mm80-800m3/ ساعة ، نطاق تدفق واسع 40-800 م3/ ح | ||||||||||||
اكتب
|
ن | النوع الأساسي ، + 12 فولت ، طاقة التقديم ، خرج النبض ، ارتفاع منسوبل≥l8V ، مستوى منخفض 0.8V | |||||||||||
أ | 4 - 20mA إخراج سلكين ، نوع الإرسال عن بعد. | ||||||||||||
ب | طاقة البطارية ، نوع عرض المشهد. | ||||||||||||
ج | عرض المشهد / 4 - 20 م خرج سلكان | ||||||||||||
C1 | عرض المشهد / بروتوكول الاتصال RS485 | ||||||||||||
C2 | عرض المشهد / بروتوكول اتصال HART | ||||||||||||
Accuracyclass | 05 | فئة الدقة 0.5 | |||||||||||
10 | فئة الدقة 1.0 | ||||||||||||
نطاق القياس علامة |
دبليو | توربينات ذات نطاق تدفق واسع | |||||||||||
س | نطاق القياس القياسي التوربينات | ||||||||||||
المواد | س | 304 من الفولاذ المقاوم للصدأ | |||||||||||
إل | 316 (ل) الفولاذ المقاوم للصدأ | ||||||||||||
حدث الانفجار | ن | لا علامة ، غير مقاومة للانفجار | |||||||||||
ه | مقاومة للانفجار (ExdIIBT6) | ||||||||||||
فئة الضغط | ن | عادي (إشارة إلى الصورة من قبل) | |||||||||||
ح (x) | ضغط مرتفع (إشارة إلى الصورة من قبل) |
ملحوظة: DN15 - DN40 يحتاج إلى وصلة سن اللولب بانتظام ، ولكن يمكن تحويله إلى وصلة شفة من خلال إضافة "FL" إلى القطر الاسمي في نهايته.
نيويوركعنفة عداد التدفقحجم التثبيت
القطر الاسمي (مم) | L (مم) | جي | د (مم) | د (مم) | رقم الحفرة |
4 | 295 | G1 / 2 | |||
6 | 330 | G1 / 2 | |||
10 | 450 | G1 / 2 | |||
15 | 75 | ش 1 | φ65 | φ14 | 4 |
20 | 80 | ش 1 | φ75 | φ14 | 4 |
25 | 100 | G5 / 4 | φ85 | φ14 | 4 |
32 | 140 | G2 | φ 100 | φ14 | 4 |
40 | 140 | G2 | φ110 | φ18 | 4 |
50 | 150 | φ125 | φ18 | 4 | |
65 | 170 | φ145 | φ18 | 4 | |
80 | 200 | φ160 | φ18 | 8 | |
100 | 220 | φ180 | φ18 | 8 | |
125 | 250 | φ210 | φ25 | 8 | |
150 | 300 | φ 250 | φ25 | 8 | |
200 | 360 | φ295 | φ25 | 12 |
نيويوركعنفة عداد التدفقيحذر في التثبيت
(1) موقع التثبيت:
يجب تثبيت المستشعر في المواقع التي يسهل صيانتها ، وعدم وجود اهتزازات في الأنابيب ، وعدم وجود تداخل كهرومغناطيسي قوي ، وتأثير إشعاع ساخن.يتبع نظام تركيب الأنابيب النموذجي لمقياس تدفق التوربينات كما في الصورة.يمكن اختيار كل جزء من التكوين في ضوء الأشياء التي تم قياسها ، والتي لا تحتاج إلى كل شيء.إنه حساس لمقياس الجريان التوربيني لانحراف السرعة والتدفق الدوراني ، لذا يجب أن يكون مستشعر الدخول هو تدفق الأنبوب المتطور بشكل كافٍ ويتوافق مع الأنبوب المستقيم أو المعدل الضروري.إذا كانت المكونات الجانبية الأولية لمقاومة التدفق متغيرات ، فإن طول خط الأنابيب في اتجاه المنبع لا يقل عمومًا عن 20D ولا يقل طول خط الأنابيب في اتجاه مجرى النهر عن 5D.إذا كانت مساحة التركيب لا تفي بهذه المطالب ، فيمكن تركيب مقوم التدفق بين مكون مقاومة التدفق وجهاز الاستشعار.يجب تركيب المستشعر في الخارج بحيث يتجنب أشعة الشمس المباشرة والمطر.
أنواع مكونات المنبع | زاوية واحدة منحنى 90 درجة | زاوية مزدوجة 90 درجة الانحناءات عند نفس المستوى | زاوية 90 درجة مزدوجة الانحناءات على مستوى مختلف | أنبوب تخفيض متراكز | افتح الصمام بالكامل | افتح نصف الصمام | طول الجانب المصب |
L / DN | 20 | 25 | 40 | 15 | 20 | 50 | 5 |
(2) متطلبات التركيب عند التوصيل بالأنابيب:
يتطلب المستشعر المركب أفقيًا ألا يكون ميل خط الأنابيب مرئيًا (بشكل عام في حدود 5 درجات) ، ويجب أن يكون المستشعر المثبت رأسيًا هو نفسه. .يجب التأكد من عدم وجود تسرب في أنبوب التحويل عند القياس.
يتم استبدال موقع المستشعر في خط أنابيب جديد في أنبوب قصير أولاً.بعد تنظيف خط الأنابيب الداخلي ، يمكن تغيير الأنبوب القصير مرة أخرى إلى جهاز استشعار رسميًا.بالنسبة إلى هذه الخطوة دائمًا ، فقد يتلف المستشعر غالبًا أثناء تطهير خط الأنابيب.
إذا كان السائل الذي تم قياسه يشتمل على شوائب ، فيجب تركيب المرشح قبل حساس جانب المنبع.لتدفق السائل المستمر ، يجب تركيب مجموعتين من المرشحات التي تزيل الشوائب بدورها ، أو تختار مرشح نوع التنظيف التلقائي.إذا امتزج الهواء مع السائل ، فيجب تركيب المزيل في الجانب العلوي.يجب أن يتم توجيه فوهة المرشح أو المزيل إلى موقع آمن.
إذا كان موقع المستشعر في النقطة السفلية من خط الأنابيب ، فيجب تثبيت صمام الصرف بعد المستشعر لتفريغ الشوائب بانتظام من أجل منع ترسب المسكن.إذا كان من السهل تهوية السائل الذي تم قياسه ، فيجب أن يكون ضغط الخروج من المستشعر أكثر من Pmin من أجل منع الجيوب الهوائية التي قد تضر بالدقة والوقت الحي.
Pmin = 2⊿P + 1.25Pv Pa
Pmin: أدنى ضغط ، Pa ؛
⊿P: فقدان الضغط بينما يكون معدل تدفق المستشعر أكبر باسكال ؛
Pv: ضغط بخار التشبع عندما تصل درجة حرارة الاستخدام إلى أعلى نقطة Pa.
يجب تثبيت صمام التحكم في التدفق في مجرى مجرى الاستشعار ، ويجب فتح صمام القطع في الجانب العلوي ، والذي
قد لا تنتج الصمامات اهتزازات وتسرب نحو الخارج.إلى نطاق التدفق الذي قد يجعل التدفق العكسي يجب أن يمنع
التدفق العكسي للسائل مع تثبيت صمام الفحص.يجب أن يكون كل من المستشعر وخط الأنابيب متحدة المركز.الغسالة محكمة الغلق
نيويوركعنفة عداد التدفقطريقة الاتصال
جهاز استشعار / جهاز إرسال التوربينات: (طراز NYLD-N ، طراز NYLD-A)
1. النوع الأساسي:
طريقة توصيل مقياس تدفق التوربينات من نوع NYLD-N
طريقة توصيل جهاز إرسال التوربينات من النوع NYLD-A
2. النوع المضاد للانفجار:
طريقة توصيل مستشعر مقياس تدفق التوربينات من نوع NYLD-N:
طريقة توصيل جهاز إرسال تدفق التوربينات من نوع NYLD-A:
مقياس تدفق التوربينات التكامل الذكي (نموذج NYLD-C)
نيويوركعنفة عداد التدفقتطبيق
مقياس تدفق التوربينات من النوع الأساسي NYLD-N:
تمت معايرة هذا المستشعر وتعديله قبل البيع ، لذا لا داعي للفحص.
يتحد المستشعر مع جهاز العرض: في المقام الأول ، التحقق من ميزة الإخراج (نطاق النبض المتكرر ، والمستوى ، والعرض ، إلخ) التي يجب أن تتطابق مع ميزة دخول جهاز العرض.يجب تعيين معلمات جهاز العرض من حيث عوامل الاستشعار.يجب أن تتطابق قوة المستشعر وسلكه ومقاومته مع بعضها البعض أيضًا .. بالإضافة إلى ذلك ، يجب اعتبار مكبر جر المستشعر لمنع التداخل الكهرومغناطيسي ، على سبيل المثال ، لاتخاذ إجراءات مقاومة المطر.
جهاز إرسال التوربينات NYLD-A:
يجب ضبط جهاز الإرسال هذا على نقطة الصفر لمعدل التدفق وقيمة النطاق الكامل جيدًا وفقًا لطلب العميل عند الشراء.
عندما يعمل مقياس التدفق ويجب ضبط نقطة الصفر لإخراج معدل التدفق في الموقع ، فإن طريقة التشغيل تعمل على النحو التالي:
أغلق صمامات أنبوب مقياس التدفق ، وتأكد من عدم وجود معدل تدفق في الأنبوب ؛عند وضع الطاقة ، يمكن لمقياس التيار المتصل بالسلسلة مراقبة تيار خرج مقياس التدفق ؛اضبط مقياس الجهد W502 قليلاً على لوحة الدائرة ليعود تيار الخرج إلى 4 أمتار أ.
ملاحظة: لا يمكن تعديل قيمة النطاق الكامل لمقياس التدفق في الموقع بعد أن يعمل ؛إذا لزم الأمر ، يرجى إعادته إلى المصنع لإكمال ذلك في التثبيت القياسي وفقًا لحاجتك.
نيويوركعنفة عداد التدفقيحذر في استخدام
(1) وضع أمر التبديل قيد التشغيل
※ يجب أن يفتح المستشعر الذي لا يحتوي على أنبوب فرعي الصمام النصف العلوي قليلاً ، ثم الصمام السفلي.عند الركض لفترة من الوقت خلال معدل صغير (حوالي عشر دقائق) ، افتح الصمام بالكامل والصمام السفلي حتى معدل التدفق الطبيعي.
※ يجب أن يفتح المستشعر ذو الفرع أولاً صمام الأنبوب الفرعي ، والصمام النصف العلوي ، والصمام السفلي ، ويغلق الصمام الفرعي لمعدل التدفق الصغير ، ويعمل لفترة من الوقت.ثم افتح الصمام المنبع بالكامل ، وأغلق الصمام الفرعي بالكامل (تأكد من عدم وجود تسرب) ، وأخيرًا اضبط الصمام السفلي على معدل التدفق المطلوب.
(2) يبدأ السائل ذو درجة الحرارة المنخفضة والعالية
عندما يتدفق سائل درجة الحرارة المنخفضة عبر الأنبوب ، يجب أولاً طرد الماء ، ثم الجري لمدة خمسة عشر دقيقة بأقل تدفق ، ثم يرتفع تدريجياً إلى التدفق الطبيعي.عند توقف التدفق ، يجب أيضًا تقليل درجة حرارة الأنبوب ودرجة الحرارة المحيطة تدريجيًا.
تشغيل سائل درجة الحرارة المرتفعة مشابه لهذا السائل المنخفض.
(3) ملاحظات أخرى:
1) يجب أن يكون فتح وإغلاق الصمام بطيئًا.إذا تم اعتماد مفتاح التحكم التلقائي ، فمن الأفضل استخدام طريقة "فتحان ، إغلاقان" لمنع السائل من عكس عجلة الريشة لتلفها.
2) تحقق من ضغط المجرى في اتجاه مجرى النهر لاعتماد تدابير لمنع التجويف.
3) بالنسبة لعوامل المستشعرات التي يمكن أن تبدو متغيرة ، يجب أن تتم معايرتها بانتظام بعيدًا عن خط الأنابيب.إذا لم يكن التدفق ضمن النطاق المسموح به ، فيجب تغيير المستشعر.
4) يحتاج تنظيف الأنبوب إلى تأكيد معايير اتجاه التدفق المستخدم والقيمة والضغط ودرجة الحرارة وما إلى ذلك ، وإلا يمكن أن يؤدي إلى انخفاض الدقة ، وحتى الضرر.
5) تعزيز فحص جهاز الاستشعار من أجل ضمان العمل الطبيعي لفترة طويلة.عند العثور على غير طبيعي ، يجب اتخاذ الإجراء.على سبيل المثال ، سماع الصوت غير الطبيعي أثناء مراقبة دوران عجلة الريشة.
نيويوركعنفة عداد التدفقالمشكلة والحل
مشكلة | سبب محتمل | المحلول |
لا يظهر أو لا يضيف مجموع عندما يتدفق السائل بشكل طبيعي. |
يفحص: 1) الدائرة المفتوحة.اتصال فضفاض (سلك الطاقة سلك فوسيكويل PCB) 2) عجلة الريشة ليس لها دوران |
1) ابحث عن نقطة المشكلة باستخدام عداد كهربائي أو استبدل لوحة الدائرة هذه بآخر احتياطي. 2) تنظيف عجلة الريشة أو استبدالها ، والتأكد من عدم الاحتكاك بالأجزاء المجاورة لها. |
عرض التدفق ينخفض تدريجياً. |
1) كتل التصفية 2) صمام في الأنبوب مفكوك في القلب 3) عجلة الريشة بها شائبة |
1) نظف الفلتر 2) إصلاح أو استبدال الصمام 3) قم بتنظيف المستشعر ، ثم تحتاج إلى المعايرة مرة أخرى |
لا يزال تدفق الشاشة يظهر عندما لا يوجد تدفق للسائل |
1) لا يحتوي الكبل على سلك جيد مع التداخل الخارجي ؛ 2) الأنبوب مع الاهتزاز لإنتاج إشارة خطأ 3) صمام القطع به تسرب مع تدفق متسرب 4) تلف الدائرة الداخلية أو أحد مكونات جهاز العرض لإحداث تداخل |
1) الإصلاح أو الاستبدال للحصول على سلك احتكاك جيد ؛ 2) تقوية خط الأنابيب ، أو تثبيت بلاكيت لمنع الاهتزاز ؛ 3) صيانة أو استبدال الصمام 4) فحص مصدر التداخل وإزالته تدريجياً. |
قيمة العرض لها اختلاف واضح مع تقدير التجربة الأول |
1) النفق الداخلي لجهاز الاستشعار خاطئ ؛ 2) يظهر التجويف الداخلي للحساس ؛ 3) التدفق داخل الأنبوب يسبب مشاكل 4) جهاز العرض الداخلي خاطئ 5) تأثير مادة المغناطيس الدائم أضعف وأضعف 6) التدفق الحقيقي ليس ضمن مداها الطبيعي |
1) -4) تحتاج أولاً إلى إيجاد السبب حتى تستخدم الطرق الصحيحة ؛ 5) استبدل مادة المغناطيس 6) اختر المستشعر المناسب |
نيويوركعنفة عداد التدفقالنقل والتخزين
يجب وضع المستشعر في الصندوق الخشبي الصلب (يمكن وضع أقطار صغيرة في الكرتون) ولا يمكن أن يكون حراً في التذبذب في الصندوق.عند الحمل ، يجب الحرص على إخماده ، ورفض التحميل أو التفريغ بشكل قشري.
يجب تأكيد مكان الحجز بالشروط على النحو التالي:
1.تجنب المطر والرطوبة.
2. تجنب الاهتزازات الميكانيكية والضربة ؛
3-نطاق درجة الحرارة: -20 درجة مئوية - + 55 درجة مئوية ؛
4. الرطوبة النسبية: لا تزيد عن 80٪؛
5. لا تشمل البيئة المحيطة الغازات المسببة للتآكل.
يحذر في التفريغ
عند فتح الصندوق ، يجب أن تكون الملفات والملحقات كاملة.تتضمن الملفات الموجودة في المربع دليل المستخدم وقطعة من شهادة الاختبار وقطعة من قائمة التعبئة.يجب ملاحظة المستشعر ما إذا كان قد حدث تلف أثناء النقل حتى يتم التعامل معه بشكل جيد.يجب على المستخدمين حماية الشهادة من الضياع وإلا لا يمكن تعيين عوامل الأداة.
المعرفة اللازمة عند الطلب
يجب أن يلاحظ المستخدم أنه عند طلب مقياس تدفق التوربينات ، يجب اختيار مواصفات النموذج المناسبة وفقًا لقطر السائل الاسمي وضغط التشغيل ودرجة حرارة التشغيل ومدى التدفق وفئة السوائل والظروف المحيطة.يجب اختيار المستشعر من النوع المضاد للانفجار عند وجود طلب مقاوم للانفجار وملاحظة الفئات المقاومة للانفجار بدقة.
عندما يتم مطابقة أداة العرض من قبل شركتنا ، يرجى الرجوع إلى التعليمات ذات الصلة لاختيار النموذج المناسب أو استخدام تصميم المهندس التكنولوجي لاختيارك من حيث عرض المعلومات الخاص بك.يجب أن يوفر الكبل المستخدم في إرسال الإشارة التي تريدها الطول والمواصفات.
التكامل الذكي لمقياس الجريان التوربيني (NYLD-B / C NYLD-B / C)
سمات | اسم المحطة | اتصال |
سلكين 4-20MA | V + | الأنود ثنائي الأسلاك 4-20MA |
الخامس- | سلكين 4-20MA قطب سلبي | |
خرج النبض | V + | 12 / 24V قوة إيجابية |
الخامس- | 12 / 24V الطاقة السلبية | |
خرج النبض | خرج النبض | |
485 الخرج | أ | 485 أ نهاية |
ب | 485 ب نهاية | |
1-5V الإخراج | V + | 24V قوة إيجابية |
الخامس- | 24V الطاقة السلبية | |
أ | 1-5V الإخراج + | |
ب | 1-5V الإخراج - | |
محطات تعمل بالبطارية | T + | 3.6V بطارية إيجابية |
T- | 3.6V بطارية سلبية |
ظروف العمل اضغط على ">" ، أدخل واجهة إدخال كلمة المرور ، اضغط على "<" bond ، تقريبًا 1.2 ثانية ابدأ في كتابة كلمة المرور.
قم بتعيين كلمة مرور لعام 2010 (عملية المهندس) الشكل 2
الوصف الرئيسي:
اضغط على الزر "<" (اضغط على الزر "<" تقريبًا يمثل 1.2 ثانية للتأكيد)
اضغط على الزر "+" (اضغط على الزر "<" تقريبًا 1.2 ثانية فهذا يعني الخروج)
اضغط على زر "+" في دورة حالة الإدخال لتغيير القيمة عند المؤشر
اضغط على زر "<" لتحريك إدخال موضع المؤشر الحالي
اضغط على حالة الإدخال "" ، رموز المرور ، الحق في الدخول إلى القائمة ، العودة الخاطئة إلى إدخال الحالة الأولية
تعليمات تشغيل لوحة العدادات
رقم القائمة الفرعية | عرض القائمة | المعنى | حدد العنصر أو نطاق القيمة |
1 | اختيار وحدة التدفق | اختيار وحدة التدفق (الافتراضي 0) |
0: m³ / h 1: m³ / h 2: L / h 3: L / m 4: + / ساعة 5: + / ساعة 6: كجم / ساعة 7: كجم / م |
2 | اختيار الخوارزمية | اختيار الخوارزمية (الافتراضي 0) | 00: تدفق الحجم التقليدي ، 01: التدفق الكتلي التقليدي ، 02: تدفق حجم الغاز التقليدي ، 03: تدفق كتلة الغاز التقليدي |
3 | معامل التدفق | معامل التدفق (الافتراضي 3600) | اضبط عامل العداد ، الوحدات P / m³ |
4 | تدفق إخراج النطاق الكامل | تدفق إخراج كامل النطاق (افتراضي 1000) | عند إخراج الجهاز 4-20MA إشارات تناظرية يجب تعيين القيمة ، وليس 0 وحدات ووحدات تدفق متسقة |
5 | إعداد الكثافة | إعداد الكثافة (الافتراضي 1.0) | عند الخوارزمية لتحديد تدفق الكتلة (01.03) ، يجب ضبط هذا ، الوحدات: KG / m³ |
6 | إعدادات درجة الحرارة | إعدادات درجة الحرارة (الافتراضي 0.0) | اضبط قيمة درجة الحرارة ، اختر 02. 03 الخوارزمية ، يجب ضبط هذا ، الوحدات: ℃ |
7 | إعدادات الضغط المطلق | ضبط الضغط المطلق للغاز | - |
8 | انخفاض حركة المرور | ضبط إزالة نسبة إدخال النبض | عندما تكون القيمة٪ للإزالة الكاملة لحركة المرور 0-100 ، يجب تعيين استخدام الوضع الحالي ونطاق نوع النبض بشكل صحيح |
9 | 485 العنوان | ضبط الاتصال التسلسلي RS485 | النطاق: 0-255 |
10 | وقت التخميد | ضبط وقت تخميد خرج العرض (الافتراضي 4S) | اضبط الإخراج الحالي وعرض وقت التخميد ، لتجنب تيار الإخراج مع تقلبات التدفق وعرض النطاق: 2-32 |
11 | امسح التدفق الكلي | امسح التدفق الكلي | امسح التدفق الكلي اختر "نعم" ، اضغط على "E" |
