تفاصيل المنتج:
|
| نطاق الضغط:: | -0.1 ~ 100 ميجا باسكال | إشارة الخرج: | 4-20mA ، RS485 |
|---|---|---|---|
| ضغط الزائد: | 200٪ FS | الخطية: | 0.03٪ |
| إمداد بالطاقة: | من 9 إلى 36 فولت تيار مستمر | استقرار على المدى الطويل: | ± 0.2٪ FS / سنة |
| قوة تحميل كاملة: | 2 واط | سعة التحميل: | ≤500Ω |
| تسليط الضوء: | RS485 جهاز إرسال مستشعر ضغط الأنبوب,جهاز إرسال مستشعر الضغط 100MPa,جهاز إرسال الضغط 100MPa RS485 |
||

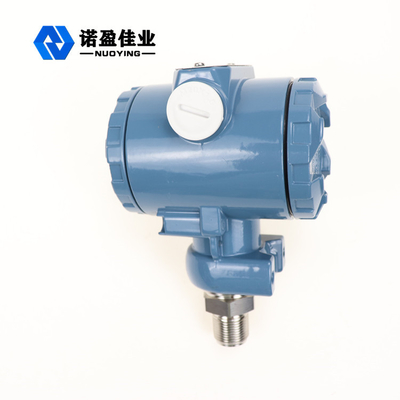

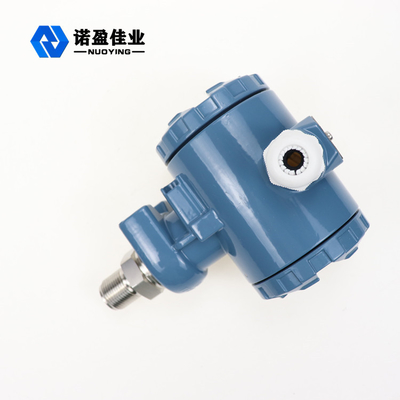

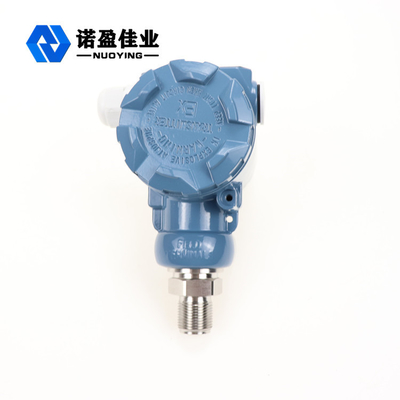

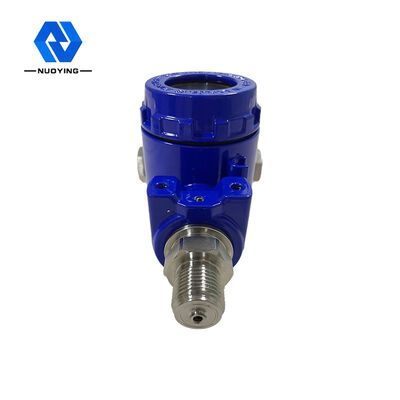

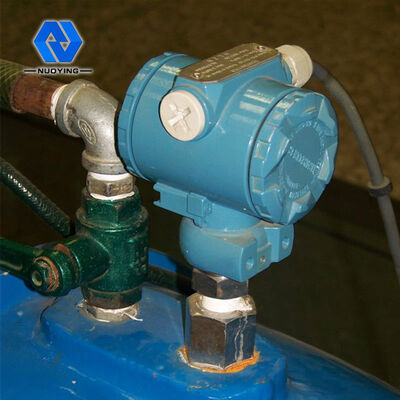

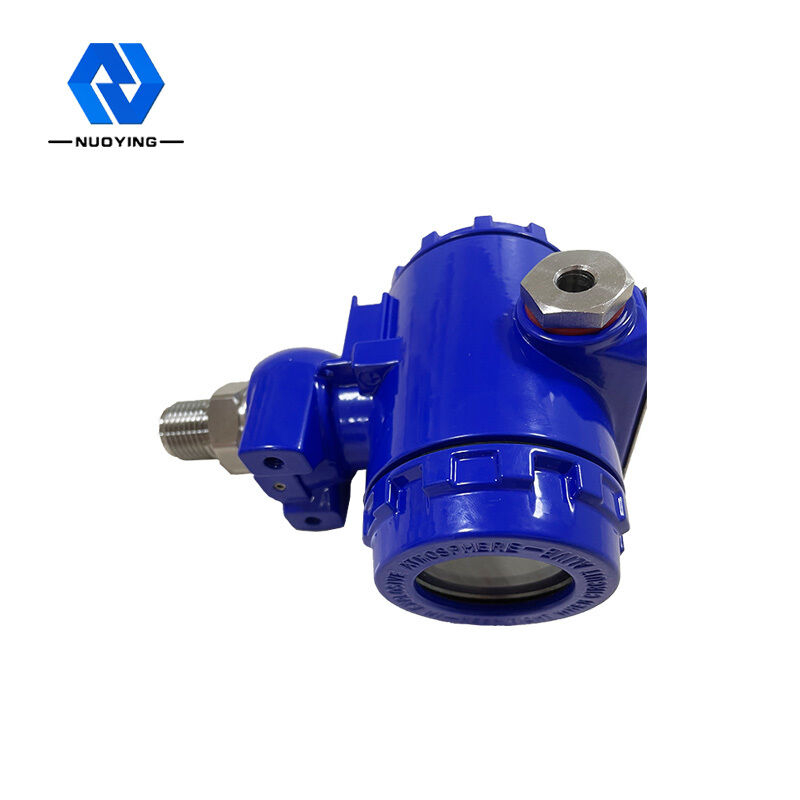

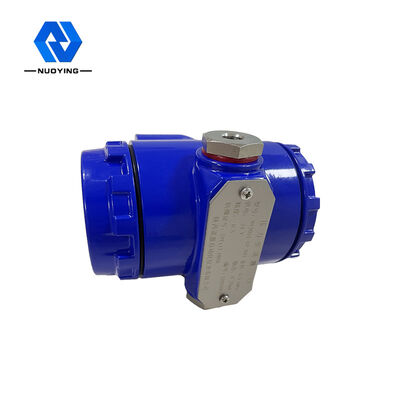

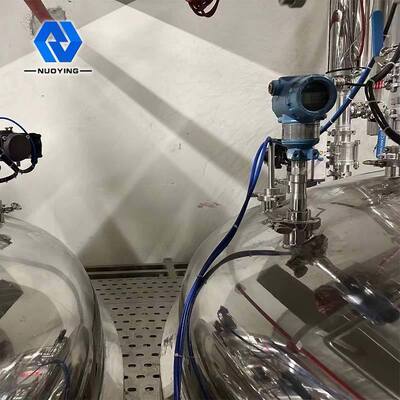

جهاز إرسال الضغط لإثبات انفجار أنابيب المياه
وصف جهاز إرسال الضغط على أنبوب الماء:

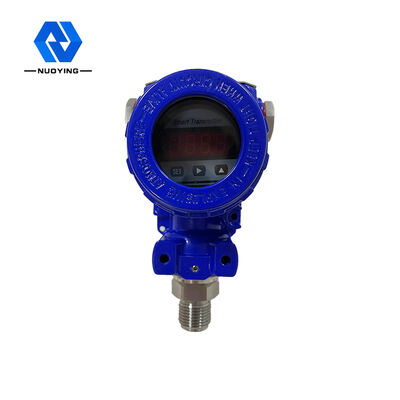

تم تصميم جهاز إرسال الضغط الذكي من سلسلة جهاز إرسال الضغط الذكي بأنابيب الماء مع مستشعرات السيليكون Piezoresistive المتقدمة والناضجة والموثوقة بدقة من خلال الجمع بين تقنية المعالجات الدقيقة المتقدمة وتقنيات قياس السعة الرقمية.يمكن أن تعرض شاشة LCD الخاصة بها العديد من المعلمات الفيزيائية مثل الضغط ودرجة الحرارة والتيار.يمكن تحقيق ضبط صفري ، وإعدادات النطاق وغيرها من الميزات عن طريق التشغيل بالضغط على المفاتيح ، وسهولة الاختبارات في الموقع.
يدعم جهاز إرسال الضغط المضاد لانفجار أنابيب المياه HART و FF H1 و Profibus PA وبروتوكول Profibus DP ويمكنه قياس الضغط والضغط التفاضلي ومستوى السائل والتدفق والمعلمات الصناعية الأخرى.يمكن استخدامه على نطاق واسع في الصناعات البترولية والكيماوية والكهرباء والمعدنية ، إلخ.
المعلمات الفنية لجهاز إرسال الضغط لانفجار أنابيب المياه:
| المعلمة الأساسية | |
| قياس الكائن | سائل ، غاز ، تيار |
| قوة | 9 ～ 32 فولت تيار مستمر (FF ، PA) 9 17.5VDC (FF ، PA ، مقاوم للانفجار) 11.9 ～ 42VDC (HART) |
| 11.9 ～ 30VDC (HART ؛ مقاوم للانفجار) | |
| انتاج | | تناظري: 2 سلك 4 ～ 20mA |
| رقمي: إشارة HART و FF و PA | |
| مقاومة الحمل | 0 ～ 1500 أوم (عام) |
| 250 550 أوم (استخدم HART) | |
| عازلة | الجهد بين المحطة والإسكان: 500Vrms (707VDC) |
| عرض | رقم رقمي اختياري 6 بت أو شاشة عرض LCD ذات 5 بت |
| درجة حرارة | درجة حرارة العمل: -40 85 (بدون شاشة عرض) |
| -30 70 (مع عرض) | |
| -30 60 (IC مقاوم للانفجار) | |
| درجة حرارة التخزين: -40 100 ℃ (بدون شاشة عرض) | |
| -40 ～ 85 (مع عرض) | |
| مقياس الرطوبة | 5٪ ～ 100٪ رطوبة نسبية |
| وقت البدء | ≤ 5 ثوان |
| وقت التحديث | 0.2 ثانية |
| ضبط التفريغ | ثابت الوقت 0 ～ 15 ثانية |
| مواصفات الأداء | |
| دقة | ± 0.075٪ من النطاق المحدد.إذا كان النطاق المحدد <1/10 كحد أقصى من النطاق ، تكون الدقة ± [0.025 + 0.005 × (أقصى مدى / تحديد |
| النطاق)]٪ من النطاق المحدد | |
| تأثير درجة الحرارة | تأثير كل تغيير 28 درجة (50 درجة مئوية) |
| حدد النطاق ≥0.1 الحد الأقصى للنطاق: ± [0.019٪ من النطاق الأقصى + 0.125٪ من النطاق المحدد] ؛ | |
| حدد النطاق ＜ 0.1 النطاق الأقصى: ± [0.025٪ من النطاق الأقصى + 0.125٪ | |
| من مجموعة مختارة]. | |
| استقرار طويل الأمد | في 12 شهرًا ، ± 0.1٪ من النطاق الأقصى |
| تأثير الضغط الساكن | ± 0.25٪ / 13.8 ميجا باسكال من النطاق الأقصى |
| تأثير الموقع المثبت | الحد الأقصى لحركة نقطة الصفر هو 0.24 كيلو باسكال |
| تأثير القوة | <0.005٪ / V من النطاق معاير |
| حدث الانفجار | سلامة جوهري Ex ia II C T4 |
| مستوى الإثبات | IP65 |
| تأثير الاهتزاز | IEC 60068-2-6 الاختبارات البيئية - الجزء 2: الاختبارات - اختبار Fc: الاهتزاز (الجيبية) |
| التوافق الكهرومغناطيسي | IEC 61000-4-2 التوافق الكهرومغناطيسي (EMC) - الجزء 4-2: تقنيات الاختبار والقياس - مناعة التفريغ الكهروستاتيكي |
| اختبار | |
| IEC 61000-4-3 التوافق الكهرومغناطيسي (EMC) - الجزء 4-3: تقنيات الاختبار والقياس - المشعة ، التردد الراديوي ، | |
| اختبار مناعة المجال الكهرومغناطيسي | |
| IEC 61000-4-4 التوافق الكهرومغناطيسي (EMC) - الجزء 4-4: تقنيات الاختبار والقياس - سرعة عابرة كهربائية / انفجار | |
| اختبار المناعة | |
| IEC 61000-4-6 التوافق الكهرومغناطيسي (EMC) - الجزء 4-6: تقنيات الاختبار والقياس - مناعة لإجراء | |
| الاضطرابات الناجمة عن مجالات التردد الراديوي | |
| IEC 61000-4-8 التوافق الكهرومغناطيسي (EMC) - الجزء 4-8: تقنيات الاختبار والقياس - المجال المغناطيسي لتردد الطاقة | |
| اختبار المناعة | |
ميزات جهاز الإرسال الضغط على أنبوب الماء:
