تفاصيل المنتج:
|
| نطاق الضغط: | -700 كيلو باسكال ~ 700 كيلو باسكال | إشارة الخرج: | 4-20mA / هارت / RS485 / 0-5V |
|---|---|---|---|
| إمداد بالطاقة: | من 9 إلى 36 فولت تيار مستمر | نوع اتصال الخيط: | 1/2 أو 1 / 4npt |
| صحة: | ± 0.25٪ (نموذجي) ± 0.5٪ (حد أقصى) | درجة حرارة متوسطة: | -40 ~ 85 درجة |
| مادة: | 316SS | ضمان: | سنة واحدة |
| تسليط الضوء: | جهاز إرسال مستشعر الضغط 5 فولت,جهاز إرسال ضغط HART 700kpa,جهاز إرسال DP ذكي 700kpa |
||

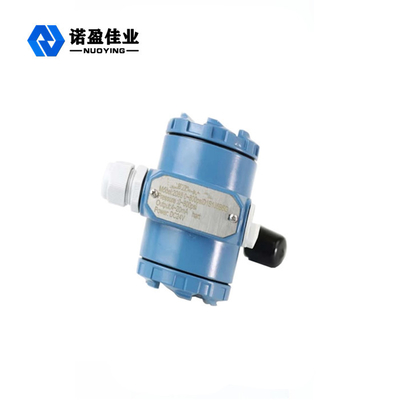

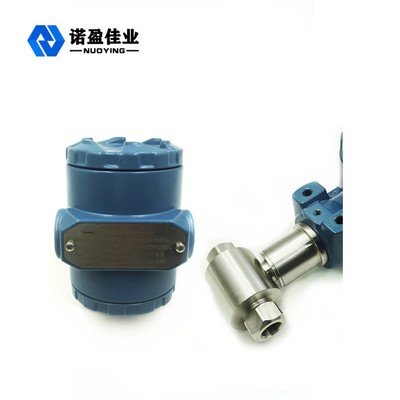

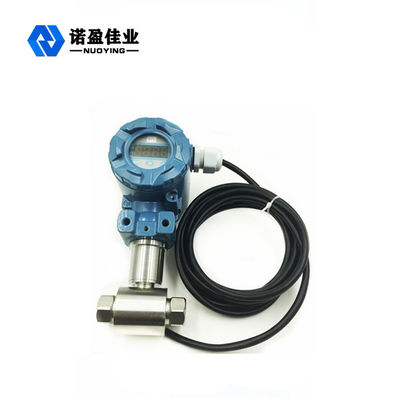

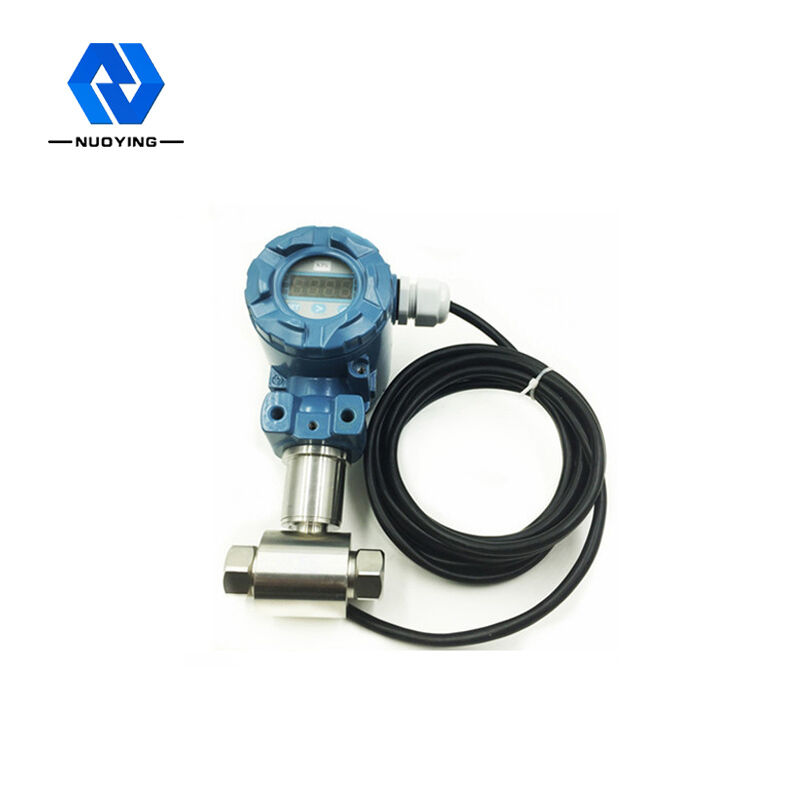

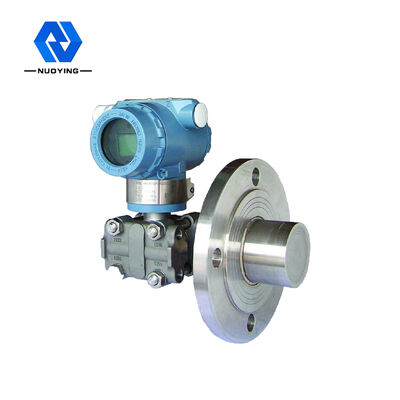

0-5 فولت الارسال الضغط التفاضلي الذكي لمحول الضغط
0-5v جهاز إرسال الضغط التفاضلي الذكي لوصف محول الضغط:
إن جهاز إرسال الضغط التفاضلي الذكي 0-5 فولت لمحول الطاقة هو عبارة عن أجهزة موازنة ذاتية نموذجية ، والتي تستخدم مبدأ العمل للتغذية المرتدة السلبية للتغلب على مكونات المواد والمعالجة والعوامل غير المواتية الأخرى.
نظرًا لأن الاسم يشير إلى جهاز إرسال الضغط التفاضلي المقاس ، فإن النتيجة هي فرق الضغط ، أي P = ρg · h.ومع ذلك ، نظرًا لأن الخزان غالبًا ما يكون أسطوانيًا ، فإن المنطقة S لدائرة المقطع العرضي ثابتة.بعد ذلك ، تكون الجاذبية G = P · S = g · h · S ، S ثابتة ، و G متناسبة مع P. أي أنه طالما تم اكتشاف قيمة P بدقة ، فإنها تتناسب مع الارتفاع Δh.عندما تتغير درجة الحرارة ، يتم الحفاظ دائمًا على الضغط المكتشف على الرغم من أن حجم الزيت يتوسع أو يتقلص ، ويزداد مستوى السائل الفعلي أو ينقص.إذا كنت بحاجة إلى عرض المستوى الفعلي ، فيمكنك أيضًا تقديم تعويض درجة حرارة الوسائط المراد حلها.
0-5v جهاز إرسال الضغط التفاضلي الذكي لمواصفات محول الضغط:
وسط القياس: سائل أو غاز
وضع الضغط: الضغط التفاضلي
إشارة الخرج: 4-20mA ، RS485 ، 0-5V ، 0-10V ، 1-5V
مزود الطاقة: 12-36VDC
ظروف العمل
درجة حرارة متوسطة: -40 ~ 85 درجة مئوية
درجة الحرارة المحيطة: -40 ~ 85 درجة مئوية
الرطوبة: 0٪ ~ 95٪
| قياس المدى | الضغط التفاضلي: 0 ~ 1Kpa ، 6Kpa ، 40Kpa ، 200Kpa ...... 2Mpa ، 8Mpa |
| قياس الضغط: 0 ~ 40Mpa | |
| ضغط مطلق | 0 ~ 40 ميجا باسكال |
| رفض الحصة | 40: 1 |
| تطبيق | ضغط مختلف ، مقياس ضغط ، ضغط مطلق |
| صحة | ± 0.1 ، 0.3 ، 0.5٪ من سبان |
| سائل العملية | سائل ، غاز ، بخار |
| الانجراف في درجة الحرارة | الانجراف الصفري: 0.5٪ FS / 50 ℃ |
| الانجراف الممتد: 0.7٪ FS / 50 ℃ | |
| استقرار | ± 0.1٪ / سنة |
| درجة حرارة العمل | -40 ℃ ~ 100 ℃ |
| درجة الحرارة المحيطة | -40 ℃ ~ 85 ℃ |
| درجة حرارة التخزين | -40 ℃ ~ 100 ℃ |
| مزود الطاقة | 9 ~ 45 فولت تيار مستمر |
| انتاج | | 4 ~ 20mA 2 أسلاك بروتوكول هارت |
| أقصى ضغط | 40 ميجا باسكال |
| وقت الاستجابة | 200 مللي ثانية |
| حدود الرطوبة | 0 إلى 100٪ الرطوبة النسبية |
| تشغيل الوقت | 2 ثانية مع الحد الأدنى من التخميد |
| عرض | LED LCD |
| توصيلات كهربائية | 1/4 "Npt (خيوط قناة M20) |
| تأثير درجة الحرارة | ± 0.18٪ من الامتداد لكل 200 درجة مئوية |
| عملية اتصال | 1/4 - 18Npt |
| شفة | SS304 SS316 |
| أغشية | SS316L / Hastelloy B / Hastelloy C / Monel / Tantalum |
| الحلقات المبللة | بونا إن / فيتون / PTFE |
| البراغي والصواميل | الكربون الصلب / SS316 |
| شريحة متزايدة | الكربون الصلب / SS304 أو SS316 |
| الاسم / لوحة البطاقة | SS304 / SS316 |
| الغلاف السكني | سبائك الألومنيوم المصبوب النحاس منخفضة مع البولي يوريثين |
| ملء السائل | زيت السيليكون / الفلور |
| حماية الغلاف | IP67 |
| حدث الانفجار | Exd II BT4 Exia II CT6 |
| عملية اتصال | شفة ، مباشرة ، جانبية ، غشاء ، نوع إدراج |
0-5v جهاز إرسال الضغط التفاضلي الذكي لميزات محول الضغط:
1.متوافق مع 316LSS ، الغازات والسوائل غير المسببة للتآكل
2. ضغط الرياح وسرعة التدفق في عملية الصناعة
3. قياس ضغط الأنابيب و firepot
4. صناعة البترول والصناعات الكيماوية
5- مراقبة الأرصاد الجوية
0-5v جهاز إرسال الضغط التفاضلي الذكي لتطبيق محول الضغط:
0-5v جهاز إرسال الضغط التفاضلي المضغوط لقياس الضغط التفاضلي السائل والغاز.
