تفاصيل المنتج:
|
| وسائل الإعلام: | الهواء / الماء / سائل التبريد | تطبيق: | الهيدروليكية والهوائية |
|---|---|---|---|
| صحة: | 0.5٪ فس | سلك إشارة الإخراج: | 4-20 مللي أمبير ، 0-10 فولت ، 2 سلك |
| مزود الطاقة: | 10 ~ 30VDC | درجة حرارة التشغيل: | -10 ~ 80 درجة |
| عملية اتصال: | G1 / 4 | ||
| تسليط الضوء: | مستشعر ضغط ضاغط الهواء 30 فولت,جهاز إرسال مستشعر الضغط هيدروليكي,جهاز إرسال ضغط الماء الهيدروليكي |
||

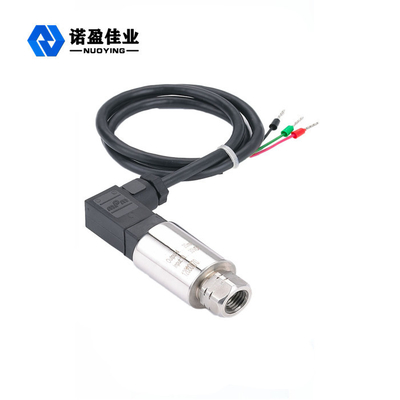

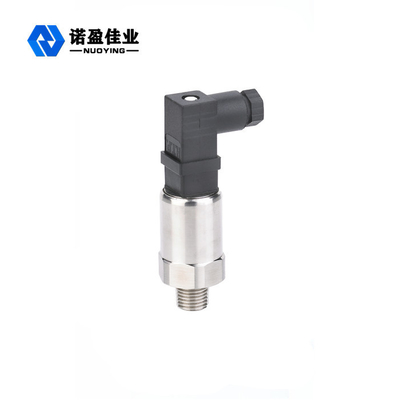

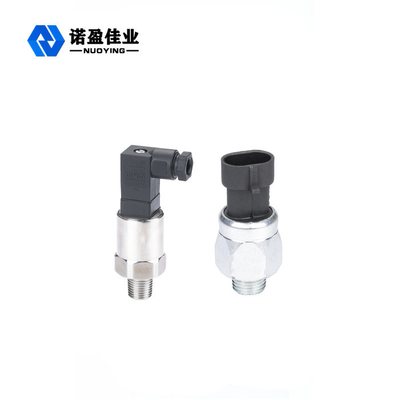

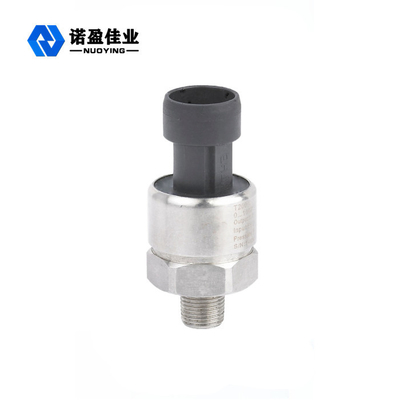

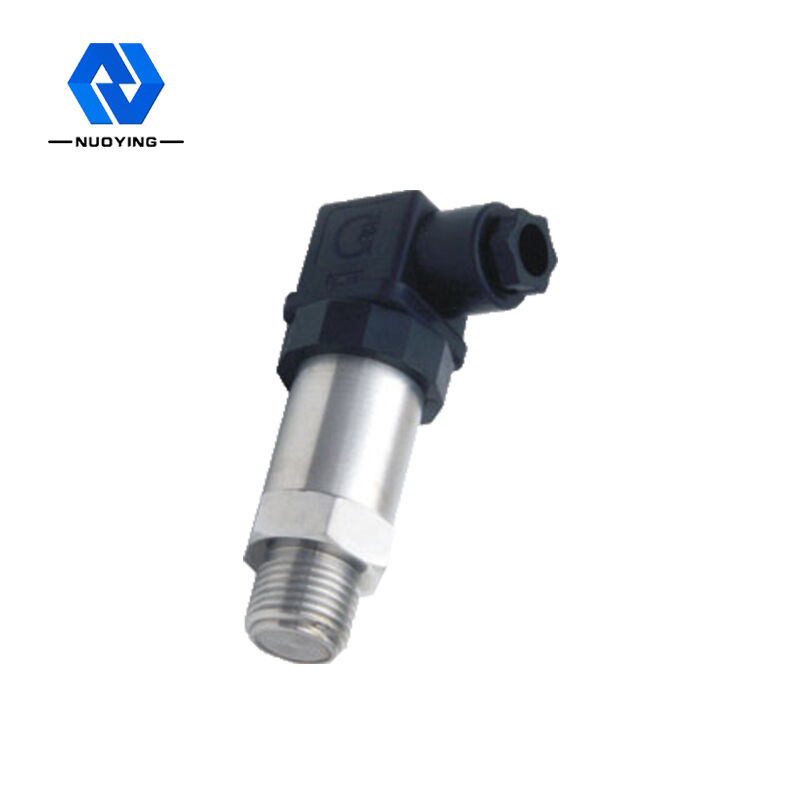

4-20ma مستشعر ضغط ضاغط الهواء / جهاز إرسال ضغط الماء الهيدروليكي
4-20ma مستشعر ضغط ضاغط الهواء / وصف جهاز إرسال ضغط الماء الهيدروليكي:
4-20ma مستشعر ضغط ضاغط الهواء / جهاز إرسال ضغط الماء الهيدروليكي هو مستشعر ضغط سيراميك يتم تعويض درجة الحرارة فيه ويتم تقليمه بالليزر من أجل معايرة دقيقة للمدى والإزاحة.الميزة النموذجية هي الحجم الصغير ، مما يجعله مناسبًا للتركيب في غرفة صغيرة.
الإخراج: A4 = 4 ~ 20mA ؛V05 = 0.5 ~ 4.5 فولت ؛V0 = 0 ~ 5V ؛V1 = 1 ~ 5V ؛V10 = 0 ~ 10 فولت
نطاق القياس
وحدة القياس: K = كيلو باسكال ؛م = ميجا باسكال ؛P = psi ؛ب = شريط
الدقة: 0.5 = 0.5٪ FS ؛1 = 1.0٪ فس
الموصل الكهربائي: P = Packard ؛D = Din43650C ؛م = M12 ؛C = كبل
اتصال الضغط: G = G1 / 4 ؛N = NPT1 / 4 ؛R = R1 / 4 ؛ش = 7 / 16-20UNF ؛م = M20 × 1.5 ؛N2 = NPT1 / 2 ؛G2 = G1 / 2 ؛R2 = R1 / 2
طول الكابل (م)
4-20ma مستشعر ضغط ضاغط الهواء / معلمات ناقل ضغط الماء الهيدروليكي:
| عام | قيمة | |||
| نطاق القياس | -1 ~ 0 ...... 100 بار ، 0 ~ 2 ... 3 بار ، 0 ~ 4 ...... 60 بار (النطاق العادي) ، 0 ~ 61 ...... 600 بار | |||
| ضغط الزائد | 1.5 مرة من المقاييس الكاملة | |||
| ضغط الانفجار | 3 مرات من المقاييس الكاملة | |||
| صحة | ± 0.5٪ FS ، ± 1.0٪ FS | |||
| استقرار على المدى الطويل | القيمة النموذجية: 0.5٪ FS الحد الأقصى: 1٪ FS | |||
| درجة حرارة العمل | -40 ℃ ~ 100 ℃ | |||
| درجة الحرارة المعوضة | -10 ℃ ~ 80 ℃ | |||
| درجة حرارة التخزين | -50 ℃ ~ 125 ℃ | |||
| توافق متوسط | جميع الأوساط المسببة للتآكل متوافقة مع الفولاذ المقاوم للصدأ 1Cr18Ni9Ti والسيراميك | |||
| وضع الإخراج | اثنين من الأسلاك | ثلاث أسلاك | ||
| انتاج | | 4 ~ 20 مللي أمبير | 0.5 ~ 4.5 فولت | 0/1 ~ 5 فولت | 0 ~ 10 فولت |
| مزود الطاقة | 10 ~ 30VDC | 5VDC | 10 ~ 30VDC / AC | 12 ~ 30VDC / AC |
| مقاومة الحمل | (U-10) /0.02 (Ω) | > 100 ألف () | ||
| عازلة | > 100 م (Ω) @ 50 فولت | |||
| الربط الكهربائي | باكارد ، DIN43650C ، DIN72585 ، M12 ، كابل | |||
| درجة الحماية | IP67 | |||
| اتصال الضغط | ذكر G1 / 4 ، NPT1 / 4،7 / 16-20UNF ، M20 × 1.5 ، G1 / | |||
| (يتوفر اتصال أنثى وغيره عند الطلب) | ||||
| وقت الاستجابة | 10 مللي ثانية | |||
| شكل الضغط | قياس الضغط | |||
| التوافق الكهرومغناطيسي | الإرسال الكهرومغناطيسي: EN50081-1 / -2 ؛الحساسية الكهرومغناطيسية: EN50082-2 | |||
