تفاصيل المنتج:
|
تطبيق: | سائل | مادة: | ستانلس ستيل |
---|---|---|---|
رجل الفجر: | 44 ملم | مزود الطاقة: | 24VDC ، 220VAC |
درجة حرارة العمل: | شوكة -40- + 130 درجة مئوية | إجهاد العملية: | <2.0 ميجا باسكال |
عملية اتصال: | خيط ، شفة (اختياري) | خرج الإشارة: | SPDT ، SPST ، PNP ، NPN |
تسليط الضوء: | مفتاح شوكة اهتزازي مقاوم للانفجار,مفتاح شوكة اهتزازي SPST,مستشعر مستوى شوكة SPST |

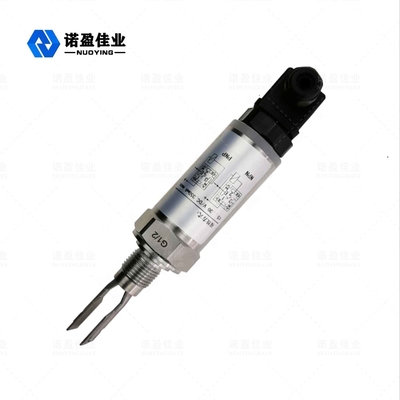

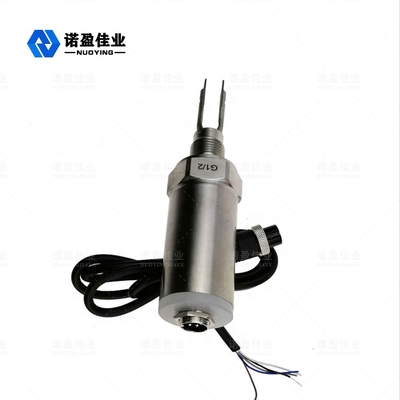

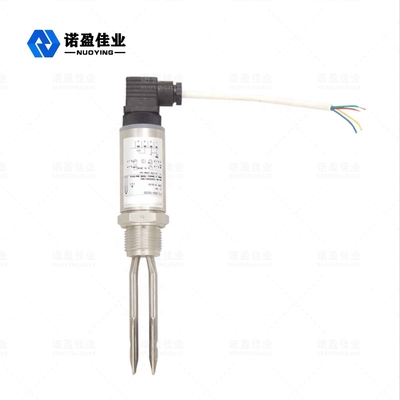

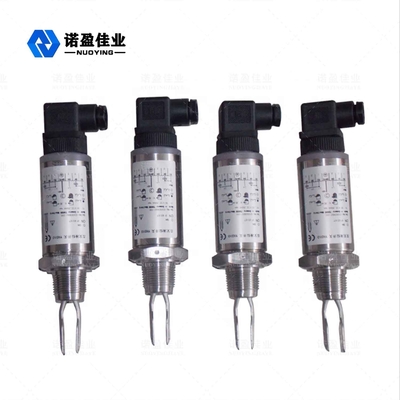

NYYCUK Tuning Fork مستوى مفتاح تحكم مستوى التبديل
التشغيل مبدأ
غالبًا ما يُطلق على مفتاح ضبط مستوى الشوكة أيضًا اسم ضبط مستوى الشوكة الرنانة أو وحدة التحكم في مستوى الشوكة الرنانة ، ويرجع ذلك أساسًا إلى أن ضبط مقياس مستوى الشوكة في روابط مختلفة في الإنتاج الصناعي ، والدور الرئيسي الفعلي مختلف ، وعادة ما يطلق الناس على العديد من الأسماء المختلفة.ضبط مستوى شوكة التبديل هو نوع من تبديل المستوى ، يستخدم أساسًا مبدأ رنين الشوكة الرنانة لقياس مستوى الحالة ، وتصميمه الفريد للشوكة وخصائص الاهتزاز المتأصلة ، ويمكن أن يضمن وظيفة التنظيف التلقائي للشوكة الرنانة ويمنع تعليق المواد إلى أقصى حد .
ضبط مستوى شوكة التبديل هو مفتاح تحكم جديد في المستوى ، ويتم بشكل أساسي عن طريق ضبط الشوكة ، من خلال مبدأ الاهتزاز لقياس مستوى الارتفاع.مبدأ العمل لضبط جهاز التحكم في مستوى الشوكة هو جعل الشوكة الرنانة تهتز بتردد رنين معين من خلال زوج من البلورات الكهروإجهادية المثبتة على قاعدة الشوكة الرنانة.عندما تكون الشوكة الرنانة على اتصال مع الوسيط المقاس ، فإن تردد وسعة الشوكة الرنانة سوف يتغيران.سيتم الكشف عن هذه التغييرات بواسطة الدائرة الذكية ومعالجتها وتحويلها إلى إشارة تبديل.
المقياس التقني
التطبيقات | سائل |
رجل الفجر | 44 مم (قابل للتخصيص حسب الطلب) |
مادة | ستانلس ستيل |
مزود الطاقة | 24VDC ، 220VAC |
درجة حرارة العمل | شوكة -40 درجة مئوية + 130 درجة مئوية ، الأجهزة -40 درجة مئوية + 85 درجة مئوية |
كثافة عازلة | N 0.7 جم / سم 3 (سائل) ،> 0.1 جم / سم 3 (صلب) |
إجهاد العملية | <2.0 ميجا باسكال |
عملية اتصال | الخيط ، شفة (اختياري) |
مستوى الحماية | IP67 |
فئة الانفجار | Exd IIBT4 (اختياري) |
خرج الإشارة | SPDT ، SPST ، PNP ، NPN |
ميزات التصميم
◎ مناسب لقياس مسحوق صلب متوسط الكثافة أو جزيئات يمكن أن تتدفق بحرية.تنطبق أيضًا على جميع الوسائط السائلة تقريبًا ، يمكن قياس هذه السلسلة من مفاتيح ضبط مستوى الشوكة على مجموعة متنوعة من المستويات ، مع مفاتيح حد أمان عالية / منخفضة للأعطال ، وحماية التشغيل الزائد أو الفارغ ، والتحكم في المضخة ، وأنابيب العرض مع / بدون تدفق ، إلخ. .
◎ خالية من تأثير الرغوة والتيار الدوامي والغاز ، وهي مناسبة للإنذار بنقطة ثابتة أو التحكم في جميع أنواع مستوى المواد الصلبة ومستوى السائل في حاويات مختلفة.يمكن استخدام نماذج متعددة في مواقف مختلفة.عمر خدمة طويل ، أداء مستقر ، آمن وموثوق
◎ قابلية قوية للتكيف - المادة المقاسة لها معلمات كهربائية مختلفة ، وليس للكثافة أي تأثير على القياس.التحجيم ، والإثارة ، والاضطراب ، والفقاعات ، والاهتزاز ، واللزوجة المتوسطة ، ودرجة الحرارة المرتفعة ، والضغط العالي والظروف المعاكسة الأخرى لا تؤثر على الكشف.
◎ لا يلزم تعديل: لا يتأثر بثابت العازل والكثافة ، لذلك لا يلزم تعديل المجال لأي سائل يتم قياسه.
◎ خالية من الصيانة: تكتمل عملية الكشف عن مفتاح الشوكة الرنانة بواسطة دائرة إلكترونية ، ولا توجد أجزاء متحركة ، بمجرد تثبيتها وتشغيلها ، لا يلزم تعديل البقعة.
تطبيق
