تفاصيل المنتج:
|
| نطاق القياس: | سائل سائل أكّال | درجة الدقة: | ± 0.25٪ FS ، ± 0.5٪ FS ، ± 1.0٪ FS |
|---|---|---|---|
| عملية اتصال: | خيط ، شفة (اختياري) | درجة الحرارة المحيطة: | -40-85 درجة مئوية |
| درجة حرارة العملية: | -10 ~ + 70 درجة مئوية | خرج الإشارة: | 4 ... 20mADC / هارت / RS485 ... |
| مادة الحجاب الحاجز: | 316L ، غشاء خزفي (اختياري) | درجة الحماية: | IP67 |
| تسليط الضوء: | جهاز إرسال مستشعر الضغط الرقمي,جهاز إرسال مستشعر الضغط من الفولاذ المقاوم للصدأ,شاشة عرض LCD |
||

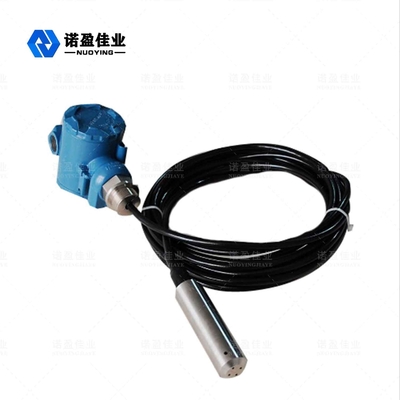

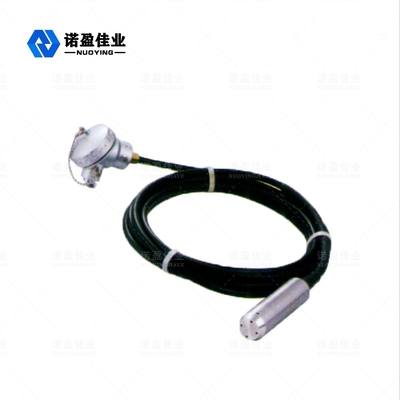

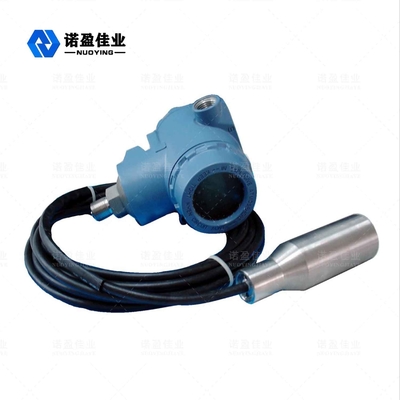

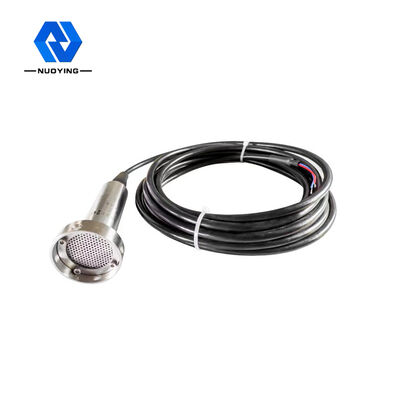

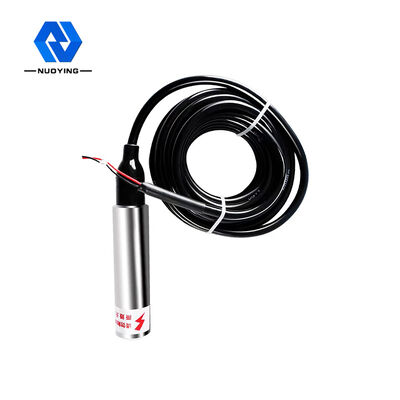

NH93420 جهاز إرسال مستشعر ضغط مستوى السائل NH93420
جهاز إرسال مستوى السائل من سلسلة NH93420 عبارة عن تصميم مصنوع بالكامل من الفولاذ المقاوم للصدأ ، وهو أداة قياس مستوى السائل المقاوم للضغط الغاطس المختوم بالكامل.يتم استخدام الاستقرار العالي ، ومستشعر الضغط المقاوم للضغط عالي الموثوقية ، ودائرة معالجة المرسل الذكي عالية الدقة ، وتكنولوجيا تعويض درجة الحرارة الرقمية الدقيقة وتكنولوجيا التصحيح غير الخطي في هذا المنتج.يتم تحويل إشارة مستوى السائل للسائل المقاس إلى خرج إشارة كهربائية قياسي.يمكن استخدام كابل مقاوم للماء ووصلة محكمة الغلق ، أنبوب في الكابل ، في السائل لفترة طويلة.يوفر الهيكل المتكامل وخرج الإشارة القياسي الراحة للاستخدام الميداني والتحكم الآلي..المنتج صغير الحجم وخفيف الوزن وسهل التركيب والاستخدام.إنها مناسبة لقياس والتحكم في مستوى السائل في مجالات البترول والصناعات الكيماوية ومحطة الطاقة وإمدادات المياه الحضرية واستكشاف درجة حرارة المياه.
NH93420 مرسل مستوى السائلالمقياس التقني
| تطبيقات نموذجية | سائل سائل أكّال | ||||||||||
| نطاق القياس |
|
||||||||||
| خرج الإشارة: | 4 ~ 20mADC / هارت / RS485 | ||||||||||
| درجة الحرارة المحيطة | -40 85 درجة مئوية | ||||||||||
| درجة حرارة العملية |
-10 ~ + 70 درجة مئوية |
||||||||||
| عملية اتصال | تركيب شفة الخيط (اختياري) | ||||||||||
| مزود الطاقة | 24VDC (± 5٪) | ||||||||||
|
سعة التحميل |
<(U-15) / 0.02A |
||||||||||
|
مادة الحجاب الحاجز |
316L ، غشاء خزفي (اختياري) مادة الهيكل: ألومنيوم ، فولاذ مقاوم للصدأ (اختياري) |
||||||||||
|
استقرار |
± 0.05٪ فس / سنة ؛± 0.1٪ فس / سنة |
||||||||||

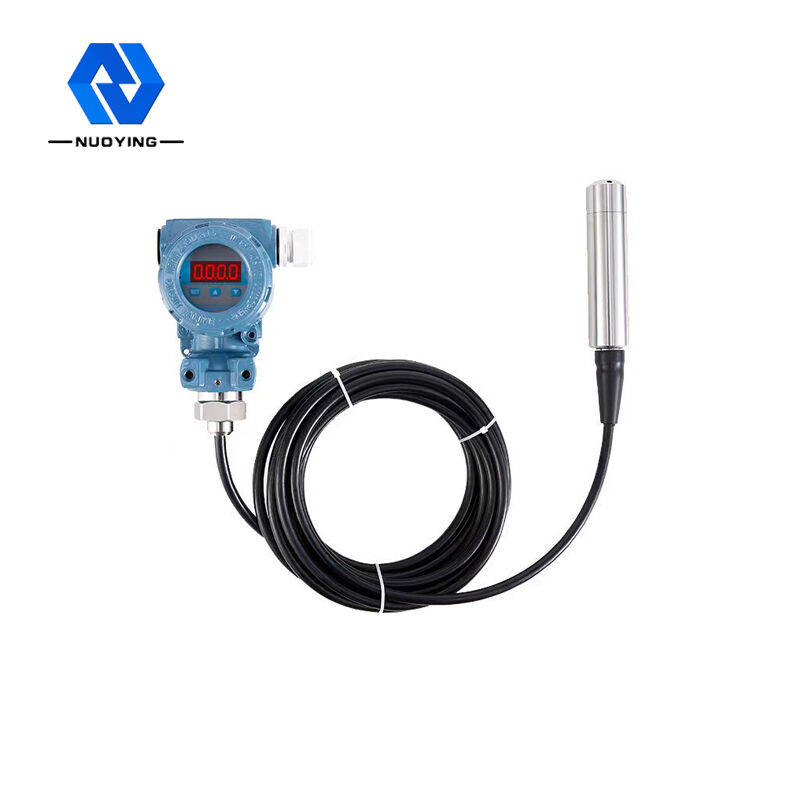

| العرض الميداني | LCD (اختياري) | ||||||||||
| مستوى الحماية | IP67 | ||||||||||
| فئة الانفجار |
Exia II CT5 Exd IIBT5 (اختياري) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
NH93420 مرسل مستوى السائل التشغيل مبدأ

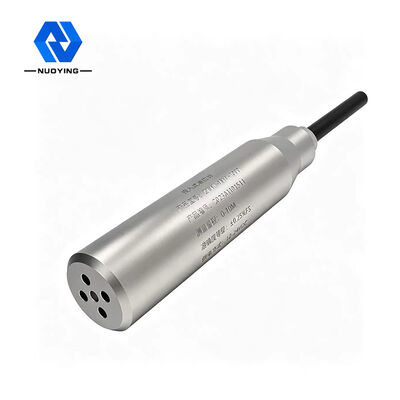

يتكون جهاز إرسال مستوى السائل من كابل توجيه غاز خاص مدمج في خرطوم شعري ومفصل ضغط ومسبار.يتكون مسبار مقياس المستوى من قلب من الفولاذ المقاوم للصدأ مع غشاء في الأسفل وقذيفة بلاستيكية بها ثقوب.قياس مستوى السائل هو في الواقع الفرق بين الضغط الهيدروستاتيكي على رأس المجس والضغط الجوي الفعلي ، ومن ثم يقوم مستشعر السيراميك (المرفق بفيلم الفولاذ المقاوم للصدأ) والمكون الإلكتروني بتحويل فرق الضغط إلى إشارة خرج 4-20mA .
عندما يتم وضع جهاز إرسال مستوى السائل الهيدروستاتيكي في عمق معين للسائل المقاس ، تكون صيغة ضغط المستشعر كما يلي: PA = p ・ g ・ h + Po للحصول على صيغة مستوى السائل: h = PA- Po / p * ز.
في الوقت نفسه ، يتم إدخال ضغط السائل في غرفة الضغط الإيجابي لجهاز الاستشعار من خلال توصيل الغاز من الفولاذ المقاوم للصدأ ، ثم يتم توصيل الضغط الجوي على سطح السائل بغرفة الضغط السلبي لجهاز الاستشعار ، وذلك لمواجهة Po ، على الجزء الخلفي من المستشعر وجعل الضغط المقاس للمستشعر PA-Po = p g ・ h.
إذا كانت كثافة السائل موحدة ، فإن فرق الضغط الساكن يتناسب مع ارتفاع مستوى السائل.
NH93420 مرسل مستوى السائل ميزات التصميم
