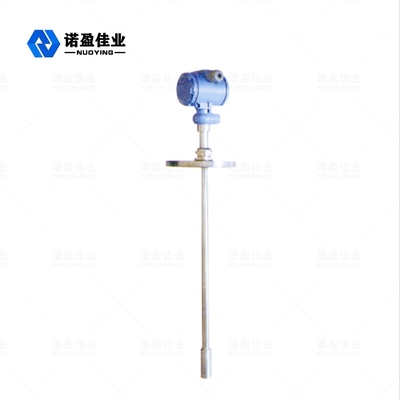

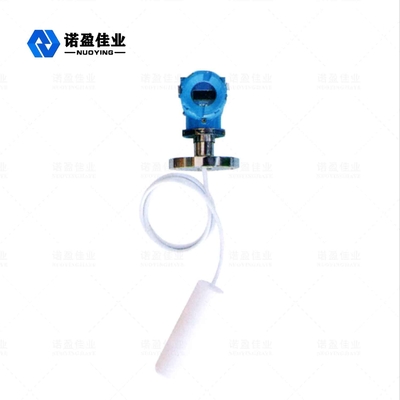

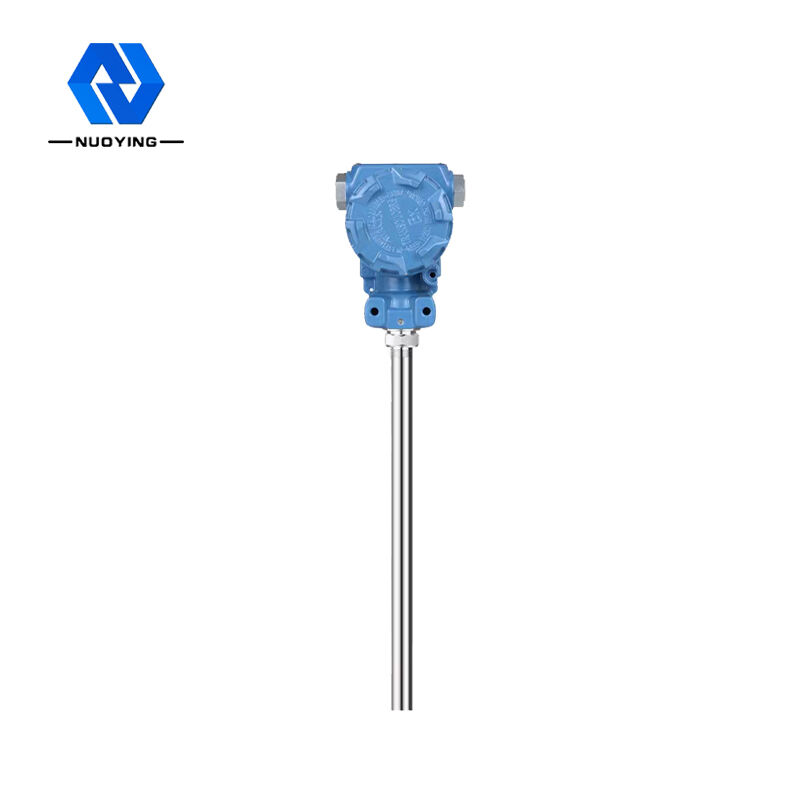

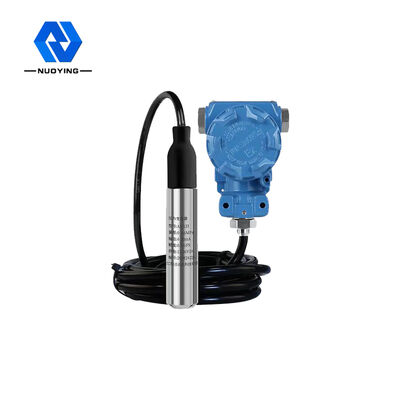

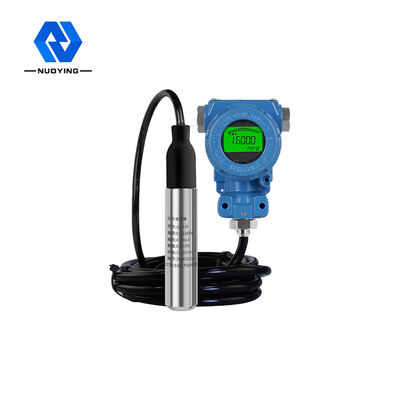

جهاز إرسال ضغط مستوى السائل المضاد للتآكل RS485 0-170 م كابل

NH93420 نوع مضاد للتآكل جهاز إرسال مستشعر ضغط مستوى السائل

جهاز إرسال مستوى السائل من سلسلة NH93420 عبارة عن تصميم من الفولاذ المقاوم للصدأ بالكامل، وأداة قياس مستوى السائل ذات الحالة الصلبة للغوص المختومة بالكامل. يتم استخدام مستشعر الضغط التجويف عالي الاستقرار والموثوقية العالية ودائرة معالجة المرسل الذكي عالية الدقة وتكنولوجيا تعويض درجة الحرارة الرقمية الدقيقة وتكنولوجيا التصحيح غير الخطية في هذا المنتج. يتم تحويل إشارة مستوى السائل للسائل المقاس إلى مخرج إشارة كهربائية قياسية. كابل مقاوم للماء ووصلة محكمة الغلق، أنبوب في الكابل، يمكن استخدامه في السائل لفترة طويلة. يوفر الهيكل المتكامل وإخراج الإشارة الموحدة الراحة للاستخدام الميداني والتحكم التلقائي. . المنتج صغير الحجم وخفيف الوزن وسهل التركيب وسهل الاستخدام. إنها مناسبة لقياس ومراقبة مستوى السائل في مجالات البترول والصناعة الكيميائية ومحطات الطاقة وإمدادات المياه في المناطق الحضرية واستكشاف درجة حرارة الماء.

NH93420 جهاز إرسال مستوى السائلالمعلمة التقنية

※ ملحوظة:منتجاتيمكن أن يكونمخصصة وفقاإلىمتطلبات محددةلالمستخدمين!

NH93420 جهاز إرسال مستوى السائل التشغيل مبدأ

يتكون جهاز إرسال مستوى السائل من كابل توجيه غاز خاص مدمج في خرطوم شعري ومفصل ضغط ومسبار. يتكون مسبار مقياس المستوى من قلب من الفولاذ المقاوم للصدأ مع غشاء في الأسفل وغطاء بلاستيكي به ثقوب. قياس مستوى السائل هو في الواقع الفرق بين الضغط الهيدروستاتيكي على رأس المسبار والضغط الجوي الفعلي، ثم يقوم مستشعر السيراميك (المرفق بطبقة الفولاذ المقاوم للصدأ) والمكون الإلكتروني بتحويل فرق الضغط إلى إشارة خرج 4〜20 مللي أمبير.
عندما يتم وضع جهاز إرسال مستوى السائل الهيدروستاتيكي في عمق معين من السائل المقاس، تكون صيغة ضغط المستشعر كما يلي: PA= p・g・h+Po للحصول على صيغة مستوى السائل:h = PA- Po/ p*g.
في الوقت نفسه، يتم إدخال ضغط السائل إلى غرفة الضغط الإيجابي للمستشعر من خلال الفولاذ المقاوم للصدأ لتوصيل الغاز، ثم يتم توصيل الضغط الجوي على سطح السائل بغرفة الضغط السلبي للمستشعر، وذلك لمواجهة Po، على الجزء الخلفي من المستشعر وجعل الضغط المقاس للمستشعر PA-Po= p・g・h.
إذا كانت كثافة السائل موحدة، فإن فرق الضغط الساكن يتناسب مع ارتفاع مستوى السائل.

NH93420 جهاز إرسال مستوى السائل متطلبات التثبيت

• عند قياس مستوى السائل الثابت في حاوية مفتوحة، يكون جهاز إرسال مستوى السائل عموديًا على الجزء السفلي من الحاوية، ويتم تثبيت الكابل الذي يربط جهاز الإرسال وصندوق التوصيل عند فتحة الحاوية.
• عندما يتم قياس مستوى الماء في المياه المتدفقة، يتم إدخال أنبوب قطره 45 مم في الماء، ويتم عمل عدد من الثقوب قطر 5 مم على ارتفاعات مختلفة في الجانب المقابل لاتجاه تدفق الأنبوب. يدخل الماء إلى الأنبوب لتثبيت خط الكابل وصندوق التوصيل عند مخرج الأنبوب.
