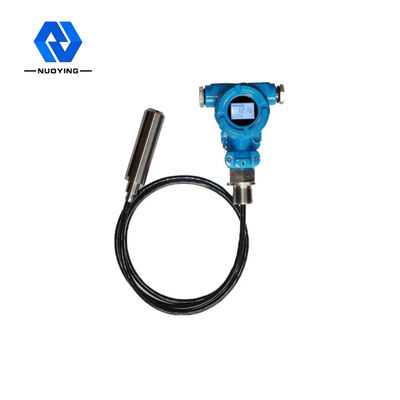

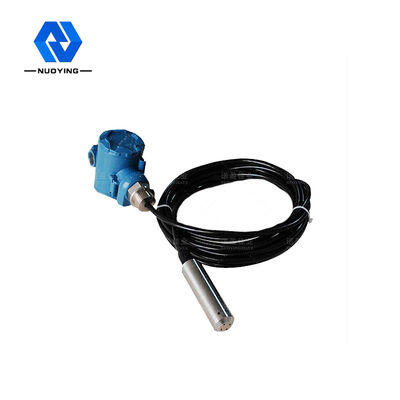

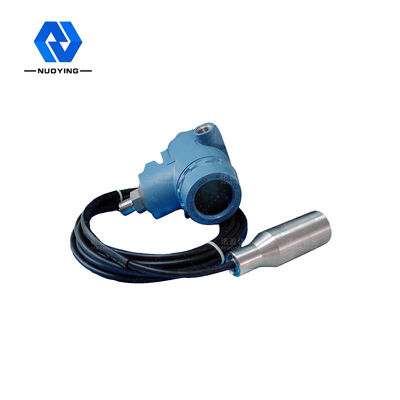

نوع الإدخال محولات ضغط مستوى الماء هارت سيراميك الحجاب الحاجز

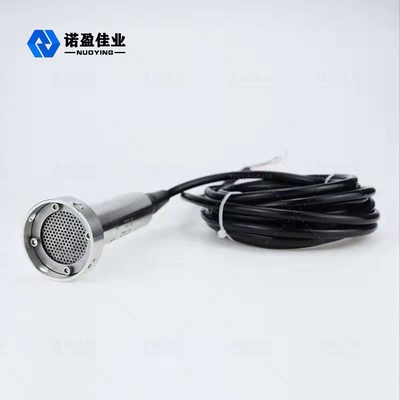

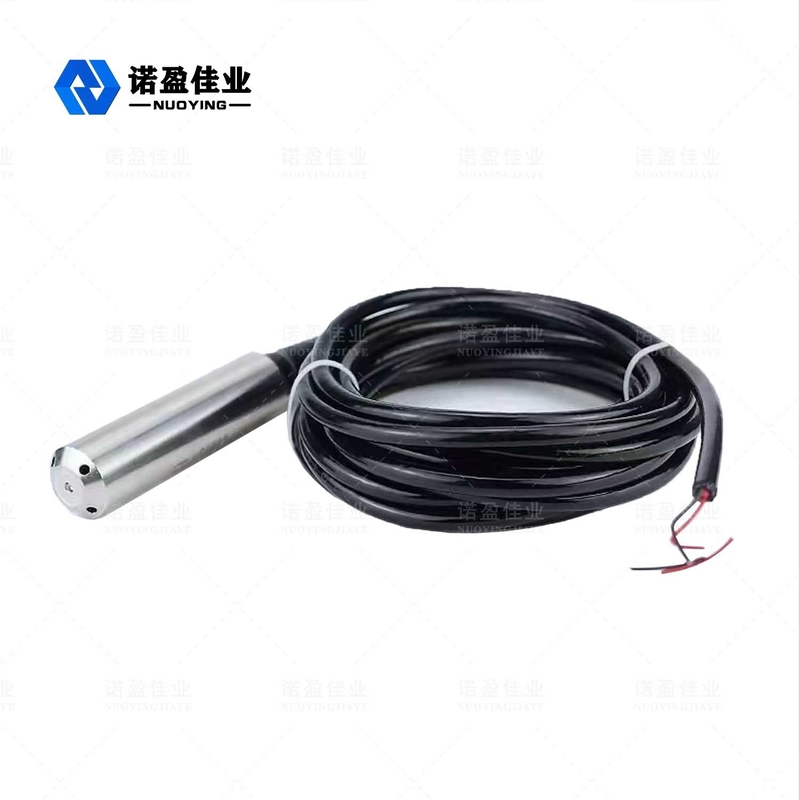

NH93420 جهاز إرسال مستشعر ضغط مستوى السائل

جهاز إرسال مستوى السائل من سلسلة NH93420 هو امتداد وتطوير لتكنولوجيا إرسال الضغط، وفقًا لمبدأ العلاقة الخطية بين الضغط الناتج عن الثقل النوعي المختلف للسائل على ارتفاعات مختلفة، لتحقيق قياس ونقل دقيق للمياه والزيت وحجم العجينة وارتفاع السائل والوزن.

NH93420 جهاز إرسال مستوى السائلالمعلمة التقنية

※ ملحوظة:منتجاتيمكن أن يكونمخصصة وفقاإلىمتطلبات محددةلالمستخدمين!

NH93420 جهاز إرسال مستوى السائل التشغيل مبدأ

يتكون جهاز إرسال مستوى السائل من كابل توجيه غاز خاص مدمج في خرطوم شعري ومفصل ضغط ومسبار. يتكون مسبار مقياس المستوى من قلب من الفولاذ المقاوم للصدأ مع غشاء في الأسفل وغطاء بلاستيكي به ثقوب. قياس مستوى السائل هو في الواقع الفرق بين الضغط الهيدروستاتيكي على رأس المسبار والضغط الجوي الفعلي، ثم يقوم مستشعر السيراميك (المرفق بطبقة الفولاذ المقاوم للصدأ) والمكون الإلكتروني بتحويل فرق الضغط إلى إشارة خرج 4〜20 مللي أمبير.
عندما يتم وضع جهاز إرسال مستوى السائل الهيدروستاتيكي في عمق معين من السائل المقاس، تكون صيغة ضغط المستشعر كما يلي: PA= p・g・h+Po للحصول على صيغة مستوى السائل:h = PA- Po/ p*g.
في الوقت نفسه، يتم إدخال ضغط السائل إلى غرفة الضغط الإيجابي للمستشعر من خلال الفولاذ المقاوم للصدأ لتوصيل الغاز، ثم يتم توصيل الضغط الجوي على سطح السائل بغرفة الضغط السلبي للمستشعر، وذلك لمواجهة Po، على الجزء الخلفي من المستشعر وجعل الضغط المقاس للمستشعر PA-Po= p・g・h.
إذا كانت كثافة السائل موحدة، فإن فرق الضغط الساكن يتناسب مع ارتفاع مستوى السائل.

NH93420 جهاز إرسال مستوى السائل ميزات التصميم

• تركيب بسيط، سهل الاستخدام، قابلية تبادل قوية.
• مناسبة لقياس مستوى السائل وواجهة الوسط السائل في الحاوية. بالإضافة إلى الإشارة الميدانية، يمكن أيضًا تجهيزها بجهاز إرسال عن بعد ومفتاح إنذار ووظيفة الكشف الكاملة.
• إشارة جديدة، قراءة بديهية، لافتة للنظر، ومراقبة اتجاه المؤشر يمكن تغييرها وفقًا لاحتياجات المستخدم.
• نطاق قياس كبير، لا يقتصر على ارتفاع خزان التخزين.
• آلية الإشارة معزولة تمامًا عن الوسط الذي تم اختباره، مع أداء إغلاق جيد، موثوقية عالية وتشغيل آمن.
• هيكل بسيط، سهل التركيب، سهل الصيانة، مقاوم للتآكل، لا يوجد مصدر طاقة، مقاوم للانفجار.
• حساسية مستشعر عالية الجودة، وسرعة استجابة سريعة، تعكس بدقة التدفق أو مستوى السائل الثابت للتغيرات الدقيقة، ودقة قياس عالية.
• مع قدرة مقاومة للانفجار وعزل آمنة بشكل جوهري، يمكن استخدامها في مختلف الأماكن الخطرة.
• يمكن للتصميم المضاد للانسداد أن يحقق قياس مستوى السائل في وسط المعجون.
• من السهل جدًا القراءة في الموقع باستخدام ثلاثة أنواع من رؤوس المؤشرات: مقياس متساوي القياس بنسبة 100%، وLED وLCD.
• 4-20mA DC نقل إشارة بسلكين، قدرة قوية ضد التداخل، مسافة نقل طويلة.
• صفر فريد من نوعه، نطاق كامل، تعويض غير خطي، لضمان الدقة والاستقرار على المدى الطويل للأداة ضمن نطاق ظروف التشغيل.
• مستشعر الضغط يستشعر ضغط مستوى السائل مباشرة، ولا يتأثر بفقاعات الوسائط وترسبها.

​
