تفاصيل المنتج:
|
| جهد إمداد الطاقة: | DC24V | درجة الحرارة المحيطة: | -40 ~ 60 درجة |
|---|---|---|---|
| مخرج: | M20 * 1.5 (داخل الخيط) | خطأ: | ± 10 ملم |
| مقاومة الحمل: | 550Ω (عندما يكون مصدر الطاقة 24V.DC) | إشارة الخرج: | 4-20 مللي أمبير |
| تسليط الضوء: | مقياس مستوى التعويم المغناطيسي DC24V,مخرج رقمي لقياس مستوى التعويم المغناطيسي,مؤشر مستوى الماء المغناطيسي |
||

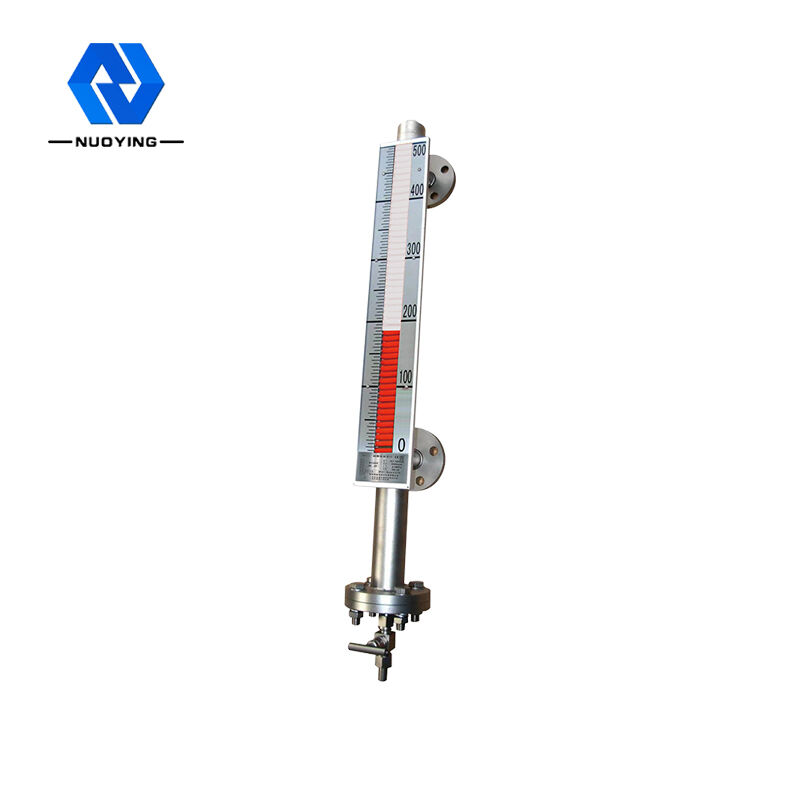

تعويم المغناطيسي مؤشر مستوى الإخراج الرقمي مقياس مستوى الانقلاب المغناطيسي
تعويم المغناطيسي مؤشر مستوى الإخراج الرقمي مقياس مستوى الانقلاب المغناطيسي الوصف:
يمكن تكوين مقياس المستوى جهاز إنذار مستوى السائل وجهاز إرسال المستوى.يمكن أن تحقق مستوى السائل بعيد المدى عرض الضوء العلوي والسفلي والإنذار الصوتي.يمكن لجهاز الإرسال تحويل تغيير المستوى خطيًا إلى إشارة تيار قياسية 4 ~ 20Ma.DC ، والتي يمكن استخدامها مع أداة ثانوية لتحقيق مستوى السائل / وضع العرض بعيد المدى. ، تأثير ليلي جيد ، مقاومة للتآكل ، مضاد للانفجار ، آمن وموثوق.يمكن تطبيقها لقياس مستوى السائل في مختلف الحاويات ، والمياه ، والتلوث الصناعي ، والزيوت المختلفة ، والغاز المسال ، والأحماض والقلويات ، وما إلى ذلك في الاتصالات الصناعية والبحرية.
تعويم المغناطيسي مؤشر مستوى الإخراج الرقمي معلمات مقياس مستوى الانقلاب المغناطيسي:
| نطاق القياس | 0 ~ 6000 مم |
| خطأ | ± 10 ملم |
| إشارة الخرج | 4 ~ 20 مللي أمبير تيار مستمر |
| مقاومة الحمل | 550Ω (عندما يكون مصدر الطاقة 24V.DC) |
| جهد إمداد الطاقة | 24 فولت تيار مستمر |
| مخرج | M20 * 1.5 (داخل الخيط) |
| درجة الحرارة المحيطة | -40 ~ 60 درجة |
| تصنيف المخاطر | dIIbt1-4 ، ibIIBT4 |
| تصنيف الحماية خارج | IP65 |
تعويم المغناطيسي مؤشر مستوى الإخراج الرقمي مقياس مستوى الانقلاب المغناطيسيمبدأ:

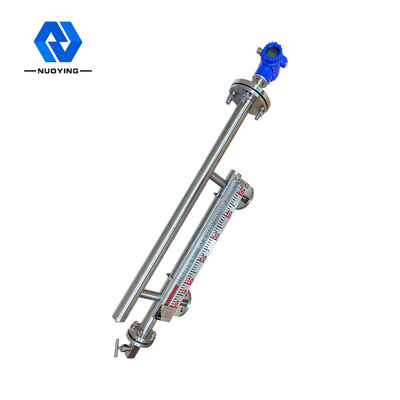

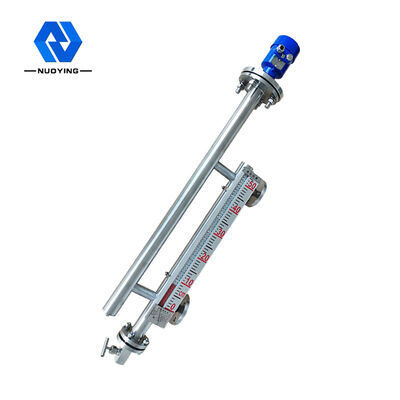

يتكون جهاز الإرسال من مستشعر مستوى السائل ومحول.يتكون المستشعر من عدد من مفاتيح ومقاومات القصب المركبة داخل قطر داخلي 20 أنبوبًا من الفولاذ المقاوم للصدأ ومثبتة بالخارج من أنبوب القياس.يتكون المحول من وحدات إلكترونية ويتم تثبيته في صندوق تقاطع المستشعر.
من خلال اقتران العوامات المغناطيسية ، يقوم المستشعر بتحويل تغيير السائل إلى قيمة مقاومة المقاوم ويحوله إلى إشارة تيار قياسية 4 ~ 20mA بواسطة المحول ويرسلها إلى الأداة الثانوية لتحقيق مستوى السائل / عرض الوضع عن بعد.
التكليف والاستخدام والصيانة
1 ، طريقة تصحيح الارسال
ضع الفولاذ المغناطيسي في الموضع الصفري لمستشعر مستوى السائل.في هذا الوقت ، يتم سحب مفتاح الريشة الأدنى لجهاز الاستشعار. اضبط مقياس الجهد "صفر" لجعل الإخراج 4 ~ 20 مللي أمبير ؛ثم ضع المغناطيس على نطاق واسع واضبط مقياس الجهد "المدى" ، الناتج هو 20 مللي أمبير.بشكل متكرر عدة مرات ، يمكن إكمال التصحيح.
2 ، احتياطات التثبيت
(1) عند تثبيت مقياس المستوى ، لا يُسمح بدخول أي مادة غريبة إلى أنبوب القياس.
(2) يجب تثبيت مقياس المستوى عموديًا على جانب الحاوية.عندما يتم تثبيت العوامة في أنبوب القياس ، يوجد أحد طرفي المغناطيس لأعلى ، ولا تقلبه رأسًا على عقب.
3 ، اعتبارات التشغيل
عند تشغيل مقياس المستوى ، افتح الصمام العلوي ببطء أولاً ، ثم افتح الصمام السفلي ببطء بحيث يدخل السائل المقاس ببطء إلى أنبوب القياس لمنع وسط الضغط في الحاوية من الاندفاع بسرعة إلى أنبوب القياس ، لذلك أن الطفو يرتفع بسرعة ، مما يؤدي إلى إشارة إلى أن تتبع الأنبوب لا يعمل.
4 ، صيانة مقياس المستوى
(1) عندما يحتوي الوسيط المقاس على شوائب ورواسب ، يجب تنظيف أنبوب القياس والعوامة بشكل دوري.عند تنظيف العوامة ، يجب استخدام عامل التنظيف المناسب.لا تضرب أو تطوي باللهب المكشوف لمنع إزالة المغناطيسية.
(2) بعد الاستخدام طويل الأمد لمقياس مستوى السائل ، خاصة بعد الاستخدام طويل الأمد في ظل ظروف درجات الحرارة المرتفعة ، إذا تبين أن تتبع المؤشر غير مرن ، فيجب فحص شدة المجال المغناطيسي للصلب المغناطيسي العائم أولاً .إذا تمت إزالة المغناطيسية من المجال المغناطيسي ، فيجب استبدال الفولاذ المغناطيسي أو العوامة.
