تفاصيل المنتج:
|
| اسم المنتج: | جهاز الإرسال بالموجات فوق الصوتية | نطاق: | 10 م |
|---|---|---|---|
| يكتب: | متكامل | عرض: | شاشة LCD |
| متوسط: | سائل | درجة الحرارة: | ليست عالية |
| يحمي: | مضاد للانفجار | مواد: | الألومنيوم |
| تسليط الضوء: | مقياس مستوى الموجات فوق الصوتية لخزان السائل,مقياس مستوى الحد بالموجات فوق الصوتية,مقياس مستوى الموجات فوق الصوتية 10 م |
||

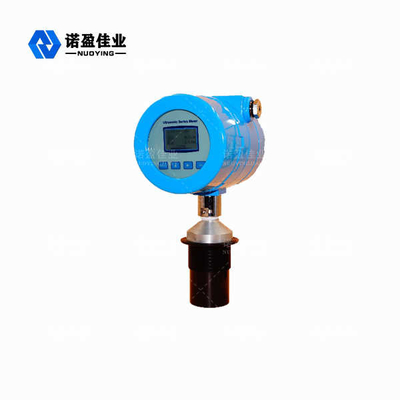

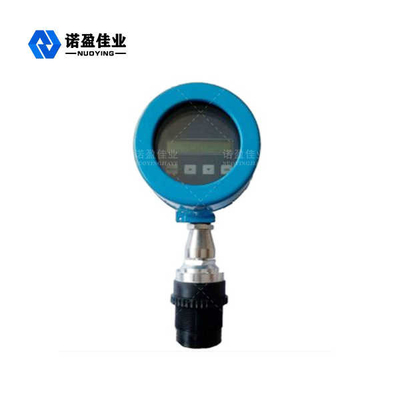

ما هو مستوى الموجات فوق الصوتيةالارسال
مقياس مستوى الموجات فوق الصوتية بسلكين من NYCSUL هو أداة قياس ذكية لمستوى عدم الاتصال.يحتوي المنتج على ضبط تلقائي للقدرة ، والتحكم في الكسب ، وتعويض درجة الحرارة ، ويعتمد تقنية الكشف والحساب المتقدمة ، ولديه وظيفة قمع إشارات التداخل ، وبالتالي تحسين دقة القياس للأداة بشكل أساسي وضمان صحة نتائج القياس.يمكن استخدام المنتج على نطاق واسع لقياس مستوى السائل لمختلف السوائل ، ويمكن استخدامه أيضًا لقياس المسافة.
مبدأ العمل على مستوى الموجات فوق الصوتيةالارسال
يتم تثبيت مقياس مستوى الموجات فوق الصوتية في الجزء العلوي من الحاوية.تحت سيطرة الوحدة الإلكترونية ، يرسل المسبار شعاعًا من النبضات فوق الصوتية إلى الكائن المراد قياسه ، وتنعكس الموجة الصوتية على سطح الكائن ، ويستقبل المسبار جزءًا من الصدى المنعكس وتحويله إلى إشارة كهربائية.فرق الوقت من إعادة الاستقبال والسرعة المعروفة للصوت لتحديد تغير مستوى المادة ، تتم معالجة إشارة الميكروويف بواسطة الجهاز الإلكتروني ، وتحويلها أخيرًا إلى إشارة كهربائية متعلقة بمستوى المادة.
المعلمة الفنية لمستوى الموجات فوق الصوتيةالارسال
| تطبيق نموذجي | سائل (بدون تحريك ، فقاعة ، تطاير ، إلخ.) |
| موديل المنتج | مدينة نيويورك - 503 |
| نوع المسبار | متكامل ، مقسم ، مقاوم للانفجار ، مضاد للتآكل ، مضاد للتآكل ومقاوم للانفجار |
| مادة الهوائي | PP ، PVC ، PTFE ، 304 |
| نطاق القياس | 0 ~ 20 م (متكامل) ، 0 ~ 40 م (مقسم) |
| دقة القياس | <0.25٪ (النطاق <20 مترًا) ، <0.5٪ (النطاق> 20 مترًا) |
| درجة حرارة العملية | -20 ~ + 70 درجة |
| ضغط العملية | - 0.1 ~ 0.1 ميجا باسكال (ضغط عادي) |
| عملية اتصال | الخيط ، شفة (اختياري) |
| مزود الطاقة | 24VDC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| وضع العرض | مستوى السائل ، المسافة (الارتفاع) |
| ضبط الإخراج | وضع الحد الأعلى ، وضع الحد الأدنى |
| فئة الحماية | IP 65 ، IP 67 ، IP 68 (اختياري) |
| درجة مقاومة للانفجار | ExiaIICT6Ga ، ExdIICT6Gb (انظر الشهادة) |
ميزات تصميم مقياس المستوى بالموجات فوق الصوتية
◎ تصميم معقول ، أداء ممتاز ، هيكل بسيط ، تركيب مناسب ، إلخ ؛

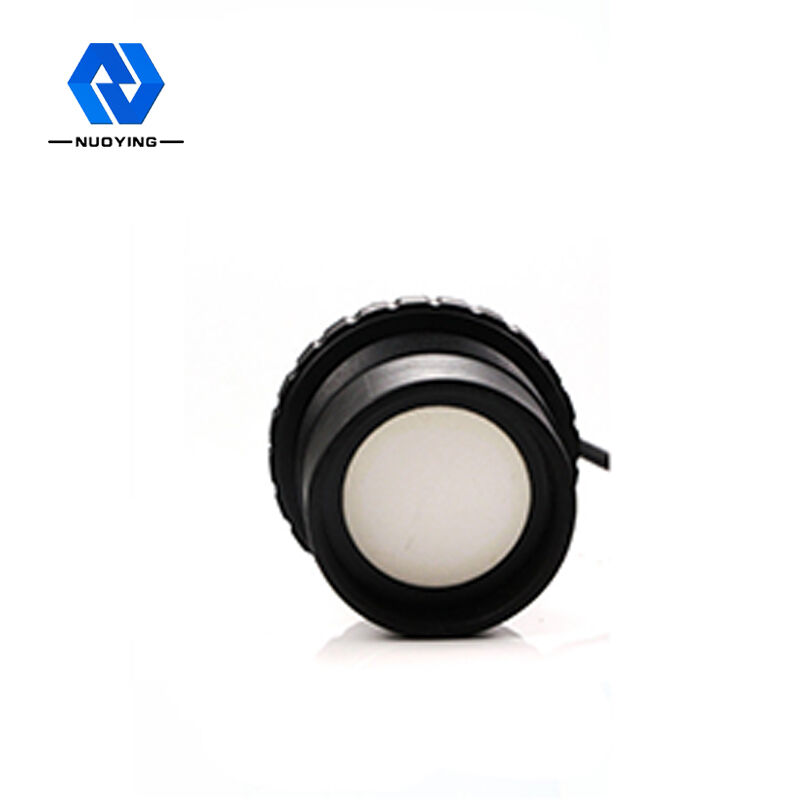

◎ يستخدم الموجات فوق الصوتية مسبارًا صغير الزاوية ، يتمتع بقوة نقل عالية وحساسية عالية ؛
يمكن استخدام ضبط الحد العلوي والسفلي للنقطة التعسفية ، وإعداد التنبيه ، لقياس السائل المستمر والتحكم في مستوى السائل.
