تفاصيل المنتج:
|
| موديل المنتج: | NYCSUL - 501 | درجة حرارة العملية: | -20 ~ + 70 درجة |
|---|---|---|---|
| ضغط العملية: | - 0.1 ~ 0.1 ميجا باسكال (ضغط عادي) | عملية اتصال: | خيط ، شفة (اختياري) |
| مادة الهوائي: | PP ، PVC ، PTFE ، 304 | نطاق القياس: | 0 ~ 20 م (متكامل) ， 0 ~ 40 م (مقسم) |
| تطبيق نموذجي: | سائل (بدون تحريك ، فقاعة ، تقلب ، إلخ.) | ||
| تسليط الضوء: | مقياس مستوى خزان المياه الخيطي,مقياس مستوى السائل بالموجات فوق الصوتية,جهاز إرسال مستوى الموجات فوق الصوتية 0.1 ميجا باسكال |
||

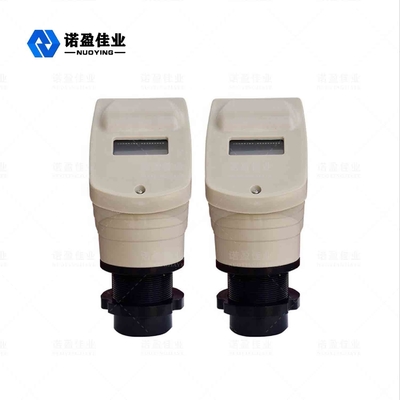

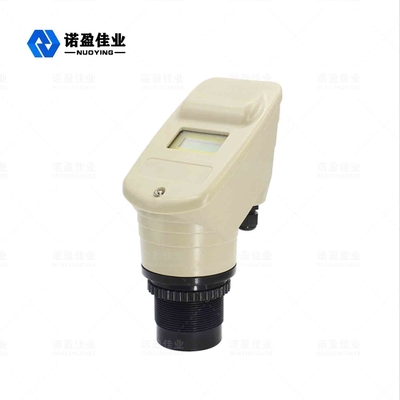

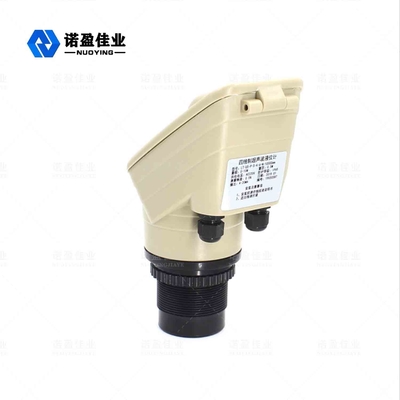

جهاز قياس مستوى خزان المياه بالموجات فوق الصوتية
وصف مقياس مستوى السائل بالموجات فوق الصوتية
مقياس مستوى الموجات فوق الصوتية بسلكين من NYCSUL هو أداة قياس ذكية لمستوى عدم الاتصال.يحتوي المنتج على ضبط تلقائي للقدرة ، والتحكم في الكسب ، وتعويض درجة الحرارة ، ويعتمد تقنية الكشف والحساب المتقدمة ، ولديه وظيفة قمع إشارات التداخل ، وبالتالي تحسين دقة القياس للأداة بشكل أساسي وضمان صحة نتائج القياس.يمكن استخدام المنتج على نطاق واسع لقياس مستوى السائل لمختلف السوائل ، ويمكن استخدامه أيضًا لقياس المسافة.
مبدأ عمل مقياس مستوى السائل بالموجات فوق الصوتية
يتم تثبيت مقياس مستوى الموجات فوق الصوتية في الجزء العلوي من الحاوية.تحت سيطرة الوحدة الإلكترونية ، يرسل المسبار شعاعًا من النبضات فوق الصوتية إلى الكائن المراد قياسه ، وتنعكس الموجة الصوتية على سطح الكائن ، ويستقبل المسبار جزءًا من الصدى المنعكس وتحويله إلى إشارة كهربائية.الفرق الزمني بين إعادة الاستقبال والسرعة المعروفة للصوت لتحديد تغير مستوى المادة ، تتم معالجة إشارة الميكروويف بواسطة الجهاز الإلكتروني ، وتحويلها أخيرًا إلى إشارة كهربائية متعلقة بمستوى المادة.
ميزة تصميم مقياس مستوى السائل بالموجات فوق الصوتية
◎ تصميم معقول ، أداء ممتاز ، هيكل بسيط ، تركيب مناسب ، إلخ ؛
◎ يستخدم الموجات فوق الصوتية مسبارًا صغير الزاوية ، يتمتع بقوة نقل عالية وحساسية عالية ؛
يمكن استخدام ضبط الحد العلوي والسفلي للنقطة التعسفية ، وإعداد التنبيه ، لقياس السائل المستمر والتحكم في مستوى السائل.
المعلمة التقنية مقياس مستوى السائل بالموجات فوق الصوتية
| تطبيق نموذجي | سائل (بدون تحريك ، فقاعة ، تقلب ، إلخ.) |
| موديل المنتج | NYCSUL - 501، NYCSUL-502، NYCSUL - 503 |

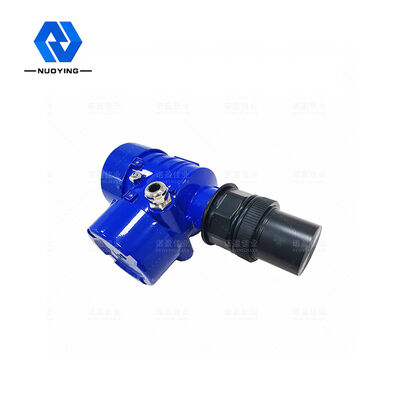

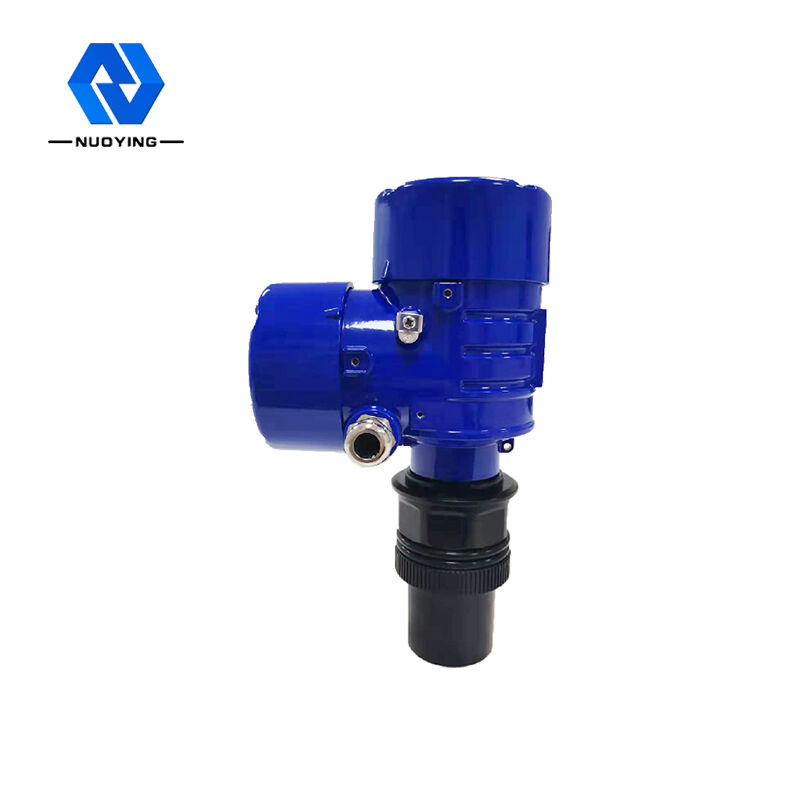

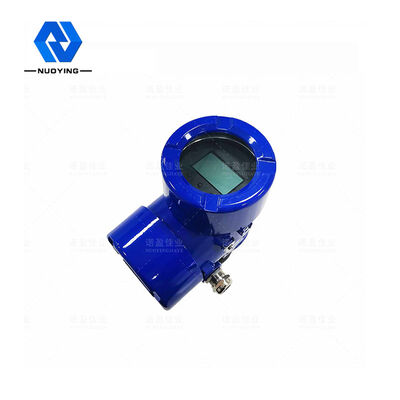

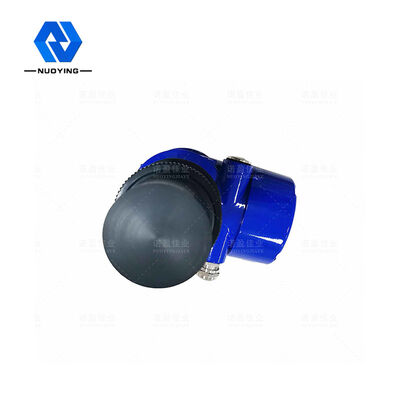

| نوع المسبار | متكامل ، مقسم ، مقاوم للانفجار ، مضاد للتآكل ، مضاد للتآكل ومقاوم للانفجار |
| مادة الهوائي | PP ، PVC ، PTFE ، 304 |
| نطاق القياس | 0 ~ 20 م (متكامل) ، 0 ~ 40 م (مقسم) |
| دقة القياس | <0.25٪ (النطاق <20 مترًا) ، <0.5٪ (النطاق> 20 مترًا) |
| درجة حرارة العملية | -20 ~ + 70 درجة |
| ضغط العملية | - 0.1 ~ 0.1 ميجا باسكال (ضغط عادي) |
| عملية اتصال | الخيط ، شفة (اختياري) |
| مزود الطاقة | 24VDC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| وضع العرض | مستوى السائل ، المسافة (الارتفاع) |
| ضبط الإخراج | وضع الحد الأعلى ، وضع الحد الأدنى |
| فئة الحماية | IP 65 ، IP 67 ، IP 68 (اختياري) |
| درجة مقاومة للانفجار | ExiaIICT6Ga ، ExdIICT6Gb (انظر الشهادة) |
