تفاصيل المنتج:
|
تطبيق نموذجي: | السائل ، المسحوق ، الجسيمات ، التحكم في المستوى الصلب | دقق في المواد: | 304 ، PTFE (اختياري) |
---|---|---|---|
طول المسبار: | 500 مم (يمكن تخصيص الطول وفقًا لظروف الموقع) | إمداد بالطاقة: | 24VDC ، 220VAC (اختياري) |
درجة حرارة العملية: | -40 ~ + 130 درجة | ضغط العملية: | < 2.0 ميجا باسكال |
عملية اتصال: | خيط ، شفة (اختياري) | خرج الإشارة: | خرج DPDT ، 5A 24VDC أو 5A 220VAC |
تسليط الضوء: | مفتاح مستوى إدخال الترددات اللاسلكية من نوع رود,مستشعر مستوى دخول الترددات الراديوية بدرجة الحرارة العادية,مستشعر مستوى دخول الترددات اللاسلكية 2.0MPaRF 2.0MPa |

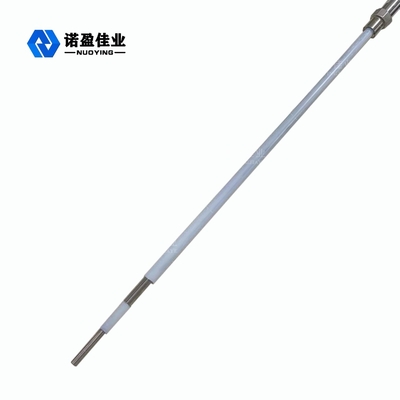

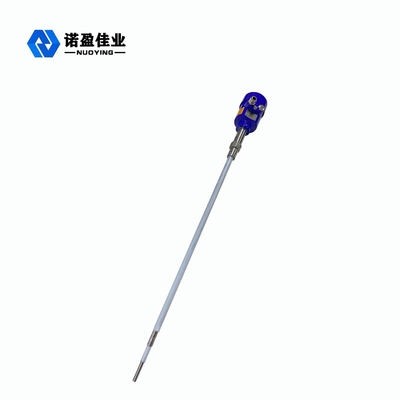

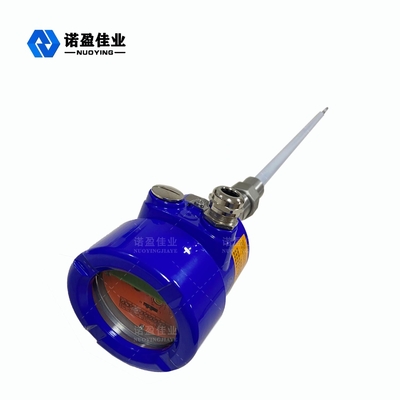

مفتاح مستوى دخول الترددات اللاسلكية نوع قضيب درجة الحرارة العادية NYSP - UK861
NYSP-UK861 مبدأ عمل تبديل مستوى القبول RF
يعتمد مبدأ تشغيل مفاتيح مستوى موصلية التردد الراديوي على تقنية تكثيف الترددات الراديوية (RF).يتم تطبيق تردد لاسلكي على المسبار ويتم تحديد التأثير الناجم عن البيئة المحيطة عن طريق التحليل المستمر.نظرًا لأن جميع المواد لها ثابت عازل وتختلف موصليةها عن الهواء ، فإن الممانعة الكلية المنعكسة عن طريق إزاحة السعة الصغيرة تتغير عندما يكون المسبار على اتصال مع المادة.نظرًا لأن المسبار النشط وجدار الوعاء الدموي يشكلان لوحين قطبين للمكثف ، فإن عازل المسبار والهواء المحيط يصبحان مواد عازلة للكهرباء ، ويتم تعزيز التأثير السعوي عندما يتم استبدال الهواء (الذي يكون ثابت العزل الكهربائي به 1.0) بأي مواد أخرى (ثابت عازل> 1).وبالتالي ، يتم تغيير مقاومة التطبيق.أي أن التغير في قيمة السعة يسبب تغيرًا في الممانعة.يتم قياس هذا التأثير بواسطة الدائرة ثم مقارنتها بالإطار المرجعي المحدد بواسطة إعداد الحساسية (الدائرة).يؤثر الإعداد الصحيح لحساسية تبديل مستوى إدخال التردد اللاسلكي على التغيير الصحيح في إخراج المستشعر.تسمح دائرة Nul1-KoTeTM الخاصة بالمسبار لدائرة القياس بتجاهل تراكم المواد على المسبار الذي قد يتسبب بخلاف ذلك في فشل الحساسية.تكون دائرة Nul1-KoTeTM متحمسة بنفس إمكانات التردد اللاسلكي التي يتم تطبيقها على مسبار الاستشعار.نظرًا لأن التيار لا يمكن أن يتدفق بنفس الإمكانات ، فإن دائرة Nul1-KoTeTM تعزل تدفق التيار الذي يتدفق عادةً من المسبار النشط عبر المادة المكدسة إلى جدار الوعاء.بهذه الطريقة يتم قياس المادة الموجودة حول المسبار النشط ، وليس المواد المكدسة.
NYSP-UK861 ميزة تصميم مفتاح مستوى الدخول RF
1.متنوع: يمكن استخدامه في مجموعة متنوعة من الوسائط الموصلة وغير الموصلة ، مثل السوائل والمواد اللزجة والجسيمات والمساحيق والرماد المتطاير.
2-مضاد للالتصاق: الدائرة الكهربائية المضادة للالتصاق الحاصلة على براءة اختراع تزيل الإشارات الخاطئة الناتجة عن التصاق المواد.
3 مسبار قابل للفصل: لا يوجد اتصال كابل بين وحدة التحكم والمسبار ، لذلك يمكن إزالة وحدة التحكم واستبدالها في أي وقت دون التأثير على المواد الواردة أو الصادرة.
4 مقاومة درجات الحرارة العالية والمنخفضة: مناسبة لبيئة العمل من -184 ℃ إلى 280 ℃ ، كما يتوفر مسبار السيراميك لدرجة الحرارة المرتفعة ؛
5. شكل الإخراج: إخراج إشارة الترحيل المزدوج بسكين مزدوج ، بينما يوجد ضوء الحالة لإظهار حالة الإخراج ، وهناك وظيفة تأخير من 0 إلى 30 ثانية.
6.التشخيص غير الذكي: بعد التشغيل ، تكتشف دائرة الجهاز تلقائيًا ما إذا كانت حالة العمل طبيعية.
المعايير الفنية لمحول مستوى قبول التردد اللاسلكي NYSP-UK861
تطبيق نموذجي | السائل ، المسحوق ، الجسيمات ، التحكم في المستوى الصلب |
دقق في المواد | 304 ، PTFE (اختياري) |
طول المسبار | 500 مم (يمكن تخصيص الطول وفقًا لظروف الموقع) |
إمداد بالطاقة | 24VDC ، 220VAC (اختياري) |
درجة حرارة العملية | -40 ~ + 130 درجة |
ضغط العملية | < 2.0 ميجا باسكال |
عملية اتصال | الخيط ، شفة (اختياري) |
خرج الإشارة | خرج DPDT ، 5A 24VDC أو 5A 220VAC |
تأخير الوقت | تعديل 0-30 ثانية |
إنذار الفشل | الحد الأعلى أو الأدنى ، قابل للتعديل في الموقع |
مستوى الحماية | IP67 |
درجة مقاومة للانفجار | Exia II CT6 Ga (اختياري) |
ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين.
NYSP-UK861 مجال تطبيق تبديل مستوى القبول RF
1. آلات الصب: كشف مستوى الرمال.
2. معالجة المياه البيئية: كشف مستوى الصرف الصحي.
3.الآلات الهيدروليكية: الكشف عن مستوى زيت التشحيم
4. آلات البناء: الكشف عن مستوى المواد من صومعة الأسمنت وخزان الخلط.
5. مطحنة الدقيق: الكشف عن مستوى المواد من الدقيق والقمح.
6. مصنع الأعلاف: كشف مستوى وجبة فول الصويا.
7. مصنع الطاقة: الكشف عن مستوى المواد من الرماد المتطاير.
8. مصنع الزجاج: الكشف عن مستوى المواد لرمل الكوارتز والزجاج المكسور.
9- مصنع كيميائي: الكشف عن مستوى السائل في البوليستر والياف لدنة والحمض والقلويات والمواد الكيميائية الأخرى.
10 مصنع الغلايات: كشف مستوى الماء في أسطوانة البخار وأوعية الضغط الأخرى.
11- مناسبات أخرى: الكشف عن الغاز الطبيعي ، عصير الفاكهة ، الكاتشب ، إلخ.
