تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل ، غاز ، بخار | نطاق القياس: | URL الحد الأعلى (0.006-40) |
|---|---|---|---|
| مزود الطاقة: | 24VDC (± 30٪) | ملء السائل: | زيت السيليكون ، زيت خامل (اختياري) |
| درجة حرارة البيئة: | -40 ~ + 85 درجة | درجة حرارة العملية: | -25 ~ + 125 ℃ (> + 125 ℃ يمكن تخصيصها) |
| عملية اتصال: | شفة (اختياري) | تأثيرات الاهتزاز: | <± 1٪ من النطاق الأقصى (10 ～ 60Hz ، S = 0.07mm ؛ 60 150Hz ، g = 9.8m / s2 ، في أي اتجاه) |
| تسليط الضوء: | جهاز إرسال مستشعر الضغط القابل للتعديل,جهاز إرسال ضغط الغاز 24VDC,جهاز إرسال ضغط البخار IP67 |
||

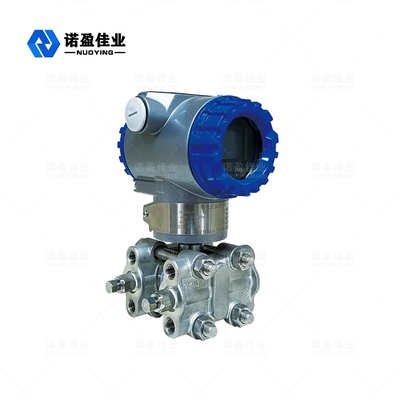

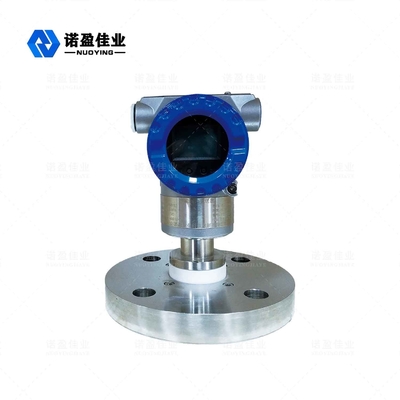

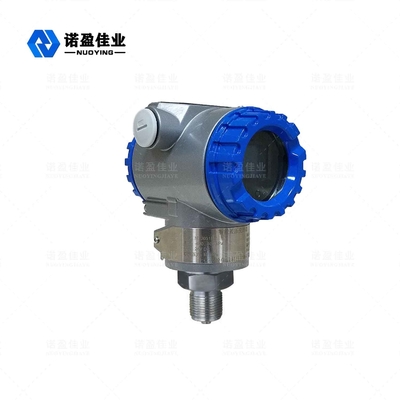

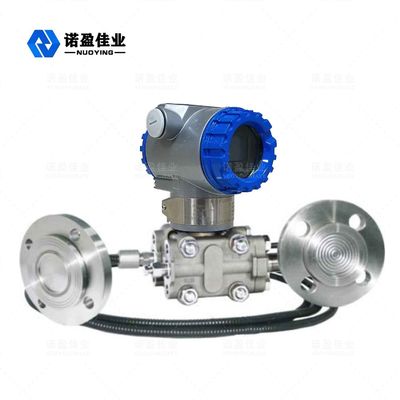

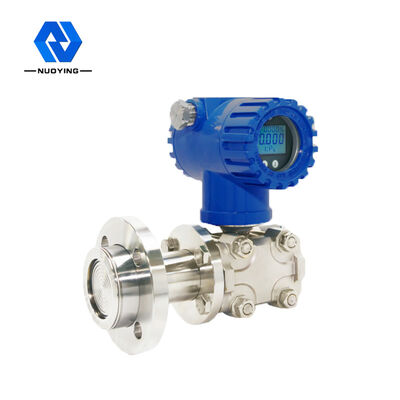

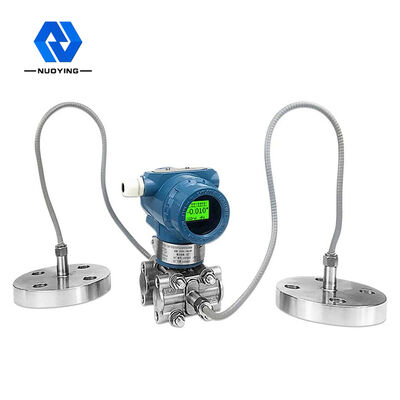

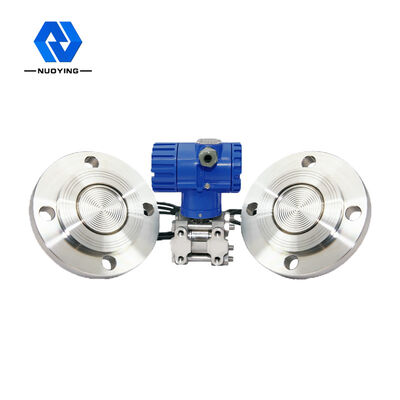

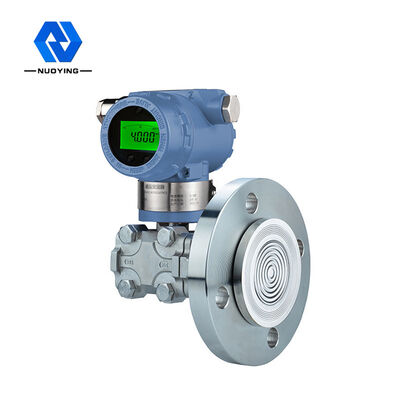

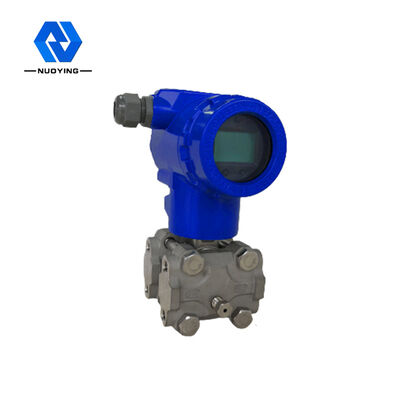

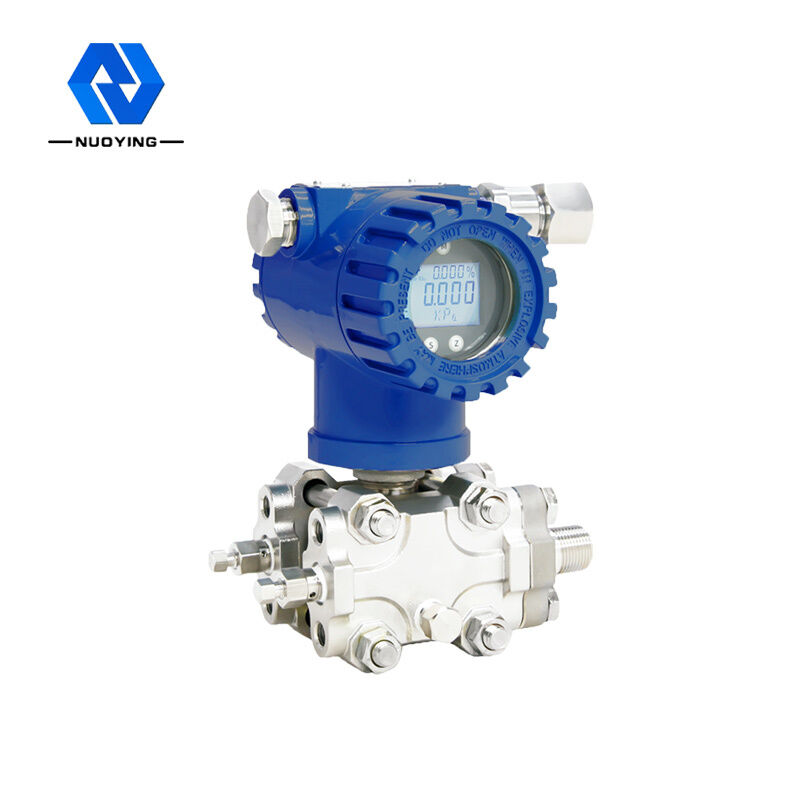

0.1 ~ 16s قابل للتعديل 24VDC IP67 NY3051 جهاز إرسال مستشعر الضغط
إن جهاز إرسال الضغط / الضغط التفاضلي الذكي من سلسلة NP3051 هو أداة ميدانية ذكية تتوافق مع بروتوكول HART.باستخدام الحجاب الحاجز الأصلي المستورد في تصميم المعالج الخارجي الصغير ودائرة اتصالات HART ، يمكنك تخزين أي بروتوكول اتصال HART لدعم برنامج الكمبيوتر العلوي أو بروتوكول اتصال HART بما يتماشى مع 268 و 275 والأجهزة الأخرى التي يتم تشغيلها يدويًا لشخصين - الاتصال بالطريقة ، ومع شاشة LCD الرقمية الذكية المكونة من 5 أرقام ، يمكنك عرض قيمة الضغط / الضغط التفاضلي ، وقيمة الإخراج الحالية وقيمة النسبة المئوية للإخراج ، وتصحيح الأخطاء مناسب للغاية ، لتحقيق وظائف المرسل الرقمية والذكية ، ومتوافقة مع إشارة الإخراج التناظرية التقليدية 4 ~ 20mA ، حتى لا يغير نظام التحكم لتحقيق المقياس التناظري القابل للتبديل.
NY3051 مبدأ عمل جهاز الإرسال بمستشعر الضغط
يحتوي جهاز إرسال الضغط / الضغط التفاضلي الذكي من سلسلة NP3051 على مجموعة استشعار سعة متغيرة تسمى "δ"الغرفة ، انظر الشكل أدناه ، ينتقل ضغط العملية من خلال الحجرة" "على جانبي الحجاب الحاجز المعزول ، وملء السائل إلى الحجرة" "إلى الحجاب الحاجز المركزي. والحجاب الحاجز المركزي هو عنصر مرن شد ، والذي ينتج إزاحة تشوه مقابلة لفرق الضغط بين الجانبين المؤثرين عليه ، ويتم تحويل هذا الإزاحة إلى السعة التفاضلية المتكونة على لوحة عمود المكثف ، ويتم تحويل السعة التفاضلية إلى إشارة خرج قياسية بواسطة دائرة إلكترونية.
ميزة تصميم جهاز إرسال مستشعر الضغط NY3051
1. دقة عالية واستقرار جيد.
2. مع التشخيص الذاتي المستمر ، والتعويض الخطي ووظيفة الضبط الرقمي.
3. يمكن تحقيق الضبط المحلي للموقف والمدى الصفري ، ويمكن أيضًا تحقيق التعديل عن بُعد بواسطة جهاز التحكم اليدوي عن بُعد أو الكمبيوتر.
4. يمكن تحديد ناتج الجذر الخطي أو التربيعي وفقًا للتطبيقات المختلفة.
5. يمكن ضبط وقت التخميد للتغيير بين 0.1 ~ 16 ثانية.
6. يمكن تحقيق تحويل وحدة قيمة الضغط بين KPa ، Pa ، InH20 bar ، إلخ.
7. يمكن ضبط أوضاع الفشل والأمان عن طريق تبديل مفتاح الفشل / الأمان.
8. بنقطة واحدة ، متعددة النقاط ووضع الاندفاع.
9. مع وظيفة الحماية من انقطاع التيار الكهربائي ، يمكنها حفظ بيانات العمل تلقائيًا عند انقطاع التيار الكهربائي.
10. المكونات الصلبة ، المكونات في لوحة الدوائر المطبوعة صغيرة وخفيفة الوزن وقوية ومقاومة للصدمات.
11. خصائص حماية الزائد في اتجاه واحد جيدة.
المعلمات التقنية لجهاز إرسال مستشعر الضغط NY3051
| تطبيق نموذجي | السائل والغاز والبخار |
| نطاق القياس | URL الحد الأعلى (0.006-40) |
| مزود الطاقة | 24VDC (± 30٪) |
| درجة حرارة البيئة | -40 ~ + 85 درجة |
| درجة حرارة العملية | -25 ~ + 125 ℃ (> + 125 ℃ يمكن تخصيصها) |
| تأثير القوة | <0.005٪ / v |
| ملء السائل | زيت السيليكون ، زيت خامل (اختياري) |
| تأثيرات الاهتزاز | <± 1٪ من النطاق الأقصى (10 ～ 60Hz ، S = 0.07mm ؛ 60 150Hz ، g = 9.8m / s2 ، في أي اتجاه) |
| مستوى الدقة | 0.1 درجة ، 0.2 درجة |
| عملية اتصال | شفة (اختياري) |
| مستوى الحماية | IP65 (اختياري) |
| درجة مقاومة للانفجار | Exia II CT6 ، Exd II BT5 (اختياري) |
NY3051 مجال تطبيق مرسل مستشعر الضغط
إن جهاز إرسال الضغط / الضغط التفاضلي الذكي من سلسلة NP3051 مناسب لقياس مستوى السائل لوسط خزان التخزين في صناعات مثل البترول الجاف ، والصناعات الكيماوية ، والطاقة الكهربائية ، والصناعات الخفيفة ، والطب ، وهو مقياس مستوى مستخدم على نطاق واسع.
