تفاصيل المنتج:
|
تطبيق نموذجي: | سائل ، غاز ، بخار | مزود الطاقة: | (12-36) VDC (± 30٪) |
---|---|---|---|
خرج الإشارة: | 4 ... 20mADC / هارت / RS485. | عملية اتصال: | شفة ، خيط (اختياري) |
درجة حرارة العملية: | -25 ~ + 125 ℃ (> + 125 ℃ يمكن تخصيصها) | نطاق القياس: | URL الحد العلوي |
مواد الإسكان: | الألومنيوم والفولاذ المقاوم للصدأ (اختياري) | وقت التخميد: | 0.1 ~ 16 ثانية قابل للتعديل |
تسليط الضوء: | جهاز إرسال مستشعر ضغط شفة,جهاز إرسال ضغط سائل 20mA,مستشعر إرسال ضغط الغاز |

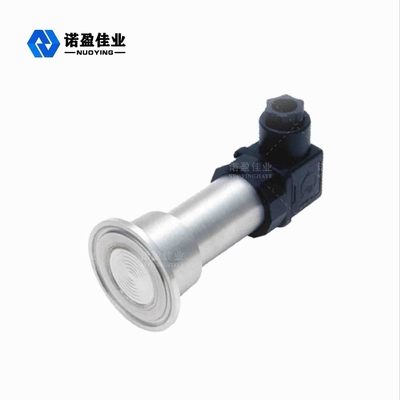

إخراج مستقر حساسية عالية 20mA NP-93420 جهاز إرسال مستشعر الضغط
يستخدم مستشعر ضغط السيليكون المنتشر من سلسلة NP93420 رقائق مستوردة ، بعد التصميم الهيكلي الدقيق ، ومعالجة الإشارات وتجميعها ، ووفقًا صارمًا للمعايير الوطنية لاختبار وإنتاج جيل جديد من مستشعرات الضغط.تتميز سلسلة المنتجات بإخراج مستقر وحساسية ودقة عاليتين وخصائص درجة حرارة جيدة وقدرة قوية على مقاومة التداخل.
NP-93420 مبدأ عمل جهاز إرسال مستشعر الضغط
سلسلة NP93420 هي استخدام تأثير أشباه الموصلات المقاومة للحرارة وتقنية التصنيع الدقيق ، في رقاقة سيليكون بلورية واحدة من بلورة محددة ، مع الطباعة الحجرية الضوئية ، والانتشار وعمليات أشباه الموصلات الأخرى لإنتاج - جسر ويتستون ، وتشكيل الحجاب الحاجز الحساس ، عند تعرضه للعمل ينتج عن القوى الخارجية تغيير طفيف في تغيرات المقاومة ، بحيث تتغير مقاومة ذراع الجسر (يصبح الزوج أكبر ويصبح الزوج أصغر) في خرج إشارة جهد الإثارة ، بعد تعويض درجة حرارة الكمبيوتر ، وتعديل مقاومة الليزر ، وتضخيم الإشارة والمعالجات الأخرى الوسائل واختبار التجميع الصارم والمعايرة والعمليات الأخرى لإنتاج مرسل ضغط بإشارة خرج قياسية.
المعلمات الفنية لجهاز إرسال مستشعر الضغط NP-93420
تطبيق نموذجي | السائل والغاز والبخار |
نطاق القياس | URL الحد العلوي |
مزود الطاقة | (12-36) VDC (± 30٪) |
درجة حرارة البيئة | -40 ~ + 85 درجة |
درجة حرارة العملية | -25 ~ + 125 ℃ (> + 125 ℃ يمكن تخصيصها) |
خرج الإشارة | 4 ... 20mADC / هارت / RS485. |
وقت التخميد | 0.1 ~ 16 ثانية قابل للتعديل |
الزائد المسموح به | أقل من أو يساوي ضعف النطاق المقدر |
استقرار على المدى الطويل | ≤ ± 0.2٪ FS / سنة |
مستوى الدقة | 0.1 درجة ، 0.2 درجة |
مواد الإسكان | الألومنيوم والفولاذ المقاوم للصدأ (اختياري) |
عملية اتصال | شفة ، خيط (اختياري) |
مستوى الحماية | IP65 (اختياري) |
درجة مقاومة للانفجار | Exia II CT6 ، Exd II BT5 (اختياري) |
ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين.
ميزة تصميم جهاز إرسال مستشعر الضغط NP-93420
1. إخراج مستقر ، حساسية عالية ، تأثير صغير نسبيًا للتداخل والضوضاء وعوامل أخرى ، يتم تقليل التكلفة المقابلة لدائرة مكبر الصوت ، وتحسين الدقة بشكل كبير.
2. دارة V / I متكاملة خاصة ، عدد قليل من الأجهزة الطرفية ، موثوقية عالية ، صيانة بسيطة وسهلة ، حجم صغير ، وزن خفيف ، سهل التركيب والتصحيح.
3. غلاف الصب بالقالب من سبائك الألومنيوم ، عزل ثلاثي الأطراف ، طبقة حماية بالرش الكهروستاتيكي ، قوي ودائم.
4. 4-20mA DC إرسال إشارة ثنائية الأسلاك ، قدرة قوية ضد التدخل ، مسافة نقل طويلة.
5. LED ، LCD ، مؤشر ثلاثة أنواع من رأس عداد إشارة ، القراءة الميدانية مريحة للغاية.يمكن استخدامها لقياس الوسائط اللزجة والبلورية والمسببة للتآكل.
6. عند تطبيقه على الحقول الخطرة والمتفجرة ، يتم استخدام جهاز إرسال ضغط السيليكون المنتشر ، ويتميز المنتج بخصائص التيار المنخفض ، والجهد المنخفض ، واستهلاك الطاقة المنخفض ، وما إلى ذلك. إنه منتج آمن في جوهره مقاوم للانفجار ، ومجهز بـ شهادة مقاومة للانفجار.
7. استخدام الفولاذ المقاوم للصدأ وهيكل الحماية الخاص ، ودائرة التضخيم من الصواعق ، ومكافحة التشويش ، ومقاومة الجهد الزائد ، والتيار الزائد وسلسلة من وسائل الحماية لتحسين تآكل الختم الموثوق به ومقاومة بيئة العمل القاسية ، مناسب تمامًا لاحتياجات القياس والتحكم في الموقع الصناعي العام.
NP-93420 مجال تطبيق جهاز إرسال مستشعر الضغط
1- البترول / البتروكيماويات / الكيماويات: مع جهاز الاختناق لتوفير قياس التدفق الدقيق والتحكم فيه.يمكنه قياس الضغط ومستوى خط الأنابيب وخزان التخزين.
2- الكهرباء / غاز المدينة / الشركات والشركات الأخرى: للقياس الذي يتطلب استقرارًا ودقة عاليين.
3- اللب والورق: للتطبيقات التي تتطلب سوائل مقاومة للمواد الكيميائية ومقاومة للتآكل.
4-الفولاذ / المعادن غير الحديدية / السيراميك: لقياس ضغط الفرن ، وما إلى ذلك ، حيث يتطلب الأمر ثباتًا عاليًا ودقة عالية.
5.الآلات / بناء السفن: تستخدم في الأماكن التي تتطلب قياسًا مستقرًا تحت رقابة صارمة (درجة الحرارة ، الرطوبة ، إلخ) بدقة عالية.
