تفاصيل المنتج:
|
| تطبيق نموذجي: | السوائل (مياه نظيفة ، مواد تشحيم ، سوائل أكالة ، إلخ.) | نطاق القياس: | URL الحد العلوي (0-4 م ، 0-170 م) |
|---|---|---|---|
| مزود الطاقة: | 24VDC (± 5٪) | درجة حرارة العملية: | -10 ~ + 70 درجة |
| خرج الإشارة: | 4 ... 20mADC / هارت / RS485. | عملية اتصال: | تركيب شفة ، خيط ، كتيفة (اختياري) |
| تسليط الضوء: | جهاز إرسال مستوى السائل 20mA,جهاز إرسال مستوى السائل بشفة,جهاز إرسال مستشعر مستوى السائل |
||
استقرار جيد وجهاز إرسال مستوى السائل عالي الدقة 20mA

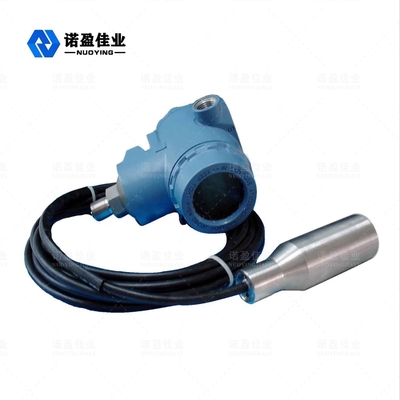

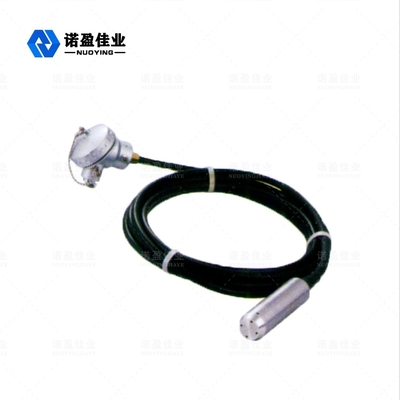

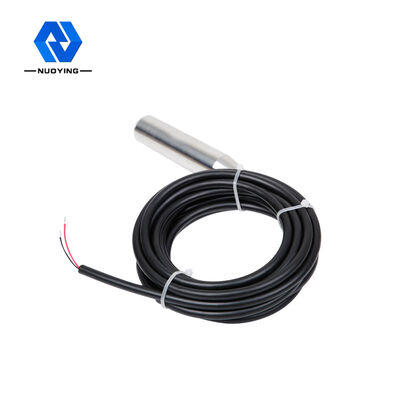

جهاز إرسال مستوى السائل من سلسلة NH93420 عبارة عن تصميم مصنوع بالكامل من الفولاذ المقاوم للصدأ ، وهو أداة قياس مستوى السائل المقاوم للضغط الغاطس محكمة الغلق بالكامل.يستخدم هذا المنتج مستشعرات ضغط مقاومة للضغط عالية الاستقرار وعالية الموثوقية من العلامات التجارية الأجنبية الشهيرة ، وكذلك دوائر معالجة الإرسال الذكية عالية الدقة.إنها تعتمد تقنية تعويض درجة الحرارة الرقمية الدقيقة وتكنولوجيا التصحيح غير الخطي لتحويل إشارة البت إلى خرج إشارة كهربائية قياسي.يتم إغلاق الكابل المقاوم للماء بالغطاء ، وأنبوب التهوية في الكابل ، والذي يمكن استخدامه في السائل لفترة طويلة.يوفر الهيكل المتكامل وخرج الإشارة القياسي الراحة للاستخدام في الموقع والتحكم التلقائي.المنتج يعمل بنظام من سلكين ، بحجم صغير وخفيف الوزن وسهل التركيب والاستخدام المريح.إنها مناسبة لقياس مستوى السائل والتحكم فيه في مجالات البترول والكيماويات ومحطات الطاقة وإمدادات المياه الحضرية واستكشاف درجة حرارة المياه.
مبدأ عمل مرسل مستوى السائل

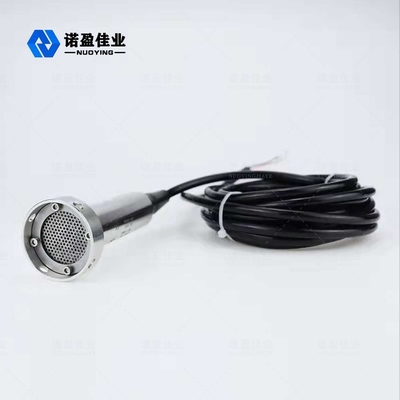

يتكون جهاز إرسال المستوى من كابل توصيل خاص بالغاز مزود بخرطوم شعري مدمج وموصل مقاوم للضغط ومسبار.بناء المسبار لمقياس المستوى الغاطس عبارة عن برميل من الفولاذ المقاوم للصدأ مع غشاء في الأسفل ومغطى بغطاء بلاستيكي مثقب.قياس مستوى السائل هو في الواقع الفرق بين الضغط الساكن للسائل على المسبار والضغط الجوي الفعلي ، ثم يتم تحويل فرق الضغط إلى إشارة خرج 4 ~ 20mA بواسطة مستشعر سيراميك (متصل بفيلم الفولاذ المقاوم للصدأ) والمكونات الإلكترونية.
عندما يتم وضع جهاز إرسال مستوى السائل للضغط الساكن في عمق معين في السائل المراد قياسه ، فإن صيغة الضغط على سطح السائل لجهاز الاستشعار هي: PA = p * g h + Pa يتم الحصول على صيغة مستوى السائل: h = PA -Po / ع * ز
في الوقت نفسه ، يتم إدخال ضغط السائل في غرفة الضغط الإيجابي لجهاز الاستشعار من خلال الفولاذ المقاوم للصدأ موصل للهواء ، ثم يتم توصيل الضغط الجوي على سطح السائل بغرفة الضغط السلبي لجهاز الاستشعار لتعويض Po على الجزء الخلفي من المستشعر ، بحيث يكون الضغط المقاس بواسطة المستشعر: PA-Po = p * gh
إذا كانت كثافة السائل موحدة ، فإن فرق الضغط الساكن يتناسب مع ارتفاع مستوى السائل.
المعلمات التقنية لجهاز إرسال مستوى السائل
| تطبيق نموذجي | السوائل (مياه نظيفة ، مواد تشحيم ، سوائل أكالة ، إلخ.) |
| نطاق القياس | URL الحد العلوي (0-4 م ، 0-170 م) |
| مزود الطاقة | 24VDC (± 5٪) |
| درجة حرارة العملية | -10 ~ + 70 درجة |
| خرج الإشارة | 4 ... 20mADC / هارت / RS485. |
| وقت التخميد | 0.1 ～ 16 ثانية قابل للتعديل |
| قدرة التحميل الزائد | <(U-15) /0.02A |
| مادة الحجاب الحاجز | 316L ، غشاء خزفي (اختياري) |
| مادة العلبة | الألومنيوم والفولاذ المقاوم للصدأ (اختياري) |

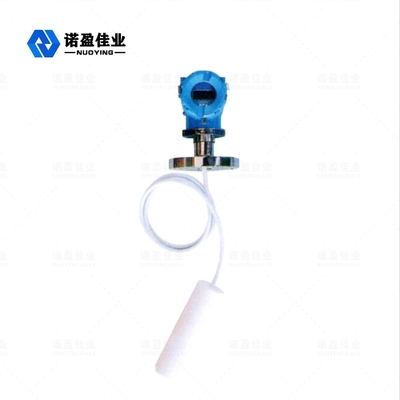

| عملية اتصال | تركيب شفة ، خيط ، كتيفة (اختياري) |
| مستوى الحماية | IP68 |
| درجة مقاومة للانفجار | Exia II CT5 ، Exd II BT5 (اختياري) |
| أداء الاستقرار | ± 0.05٪ فس / سنة ؛± 0.1٪ فس / سنة |

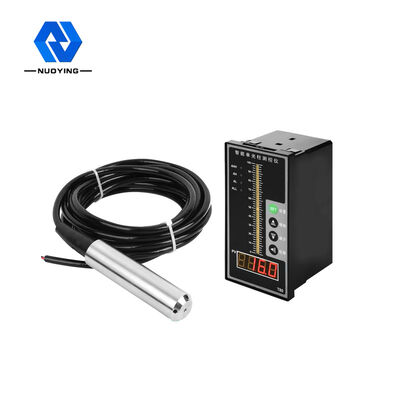

| عرض مباشر | LCD (اختياري) |
ميزة تصميم جهاز إرسال مستوى السائل
1. استقرار جيد وعالية الدقة.
2. الهيكل رائع ، ويمكن وضعه مباشرة في الوسيط المقاس لقياس مستوى السائل ، وهو مناسب جدًا للتركيب والاستخدام.
3. هيكل صلب ، لا أجزاء متحركة ، موثوقية عالية وعمر خدمة طويل.يمكن إجراء قياس عالي الدقة من الماء والزيت إلى اللصق ذو اللزوجة العالية ، ولا يتأثر بالرغوة والترسب والخصائص الكهربائية للوسيط المقاس.
4. مجموعة واسعة من تعويض درجة الحرارة.
5. مع حماية قطبية عكسية لإمداد الطاقة والحماية الزائدة الحالية التي تحد من الحماية ، ومكافحة البرق ، وتداخل تردد الراديو المضاد.
مجال تطبيق مرسل مستوى السائل
جهاز إرسال مستوى الإدخال الهيدروستاتيكي (مقياس مستوى الإدخال) مناسب لقياس مستوى الوسائط المختلفة في الأنظمة والصناعات مثل البتروكيماويات والمعادن والطاقة الكهربائية والأدوية وإمدادات المياه والصرف وحماية البيئة.في الوقت نفسه ، يستخدم مقياس المستوى الهيدروستاتيكي أيضًا على نطاق واسع في إمدادات المياه والصرف الصحي في المناطق الحضرية ، ومعالجة مياه الصرف الصحي ، والمياه الجوفية ، وسدود الخزانات ، والأنهار ، والمحيطات وغيرها من مجالات مراقبة مستوى المياه.
