تفاصيل المنتج:
|
| نطاق القياس: | -20 ~ + 1600 درجة | درجة حرارة البيئة: | -20 ~ + 80 درجة |
|---|---|---|---|
| مزود الطاقة: | 24VDC (12VDC ~ 30VDC) | قدرة التحميل الزائد: | 0 500Ω |
| الرطوبة النسبية: | 5٪ -95٪ | عملية اتصال: | شفة ، خيط (اختياري) |
| تطبيق نموذجي: | قياس السوائل والأبخرة في نطاق -200 درجة مئوية إلى 1600 درجة مئوية في عمليات مختلفة ووسائط غازية أخرى | خرج الإشارة: | 4 ... 20mADC (سطرين) ؛ 1 ~ 5VDC (ثلاثة خطوط) |
| تسليط الضوء: | 24VDC جهاز إرسال مستشعر درجة الحرارة,جهاز إرسال مستشعر درجة الحرارة عالي الدقة,مستشعر درجة الحرارة الصناعية شفة |
||

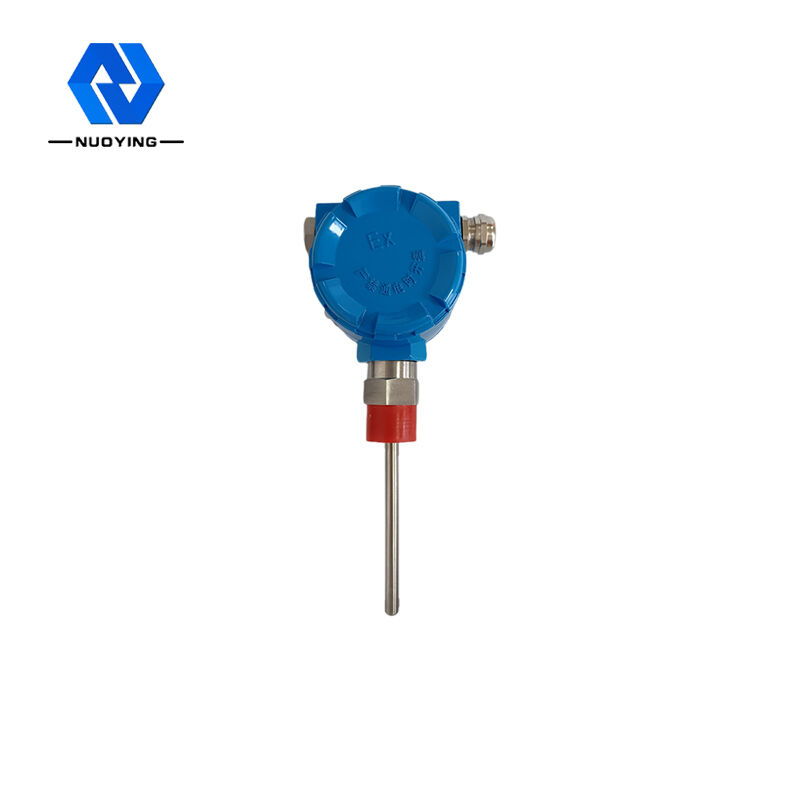

وقت استجابة سريع دقة عالية 24VDC جهاز إرسال مستشعر درجة الحرارة
مبدأ عمل الارسال استشعار درجة الحرارة
يعتمد جهاز إرسال درجة الحرارة NT93420 على ازدواج حراري ، RTD كعنصر قياس درجة الحرارة ، يتم إرسال إشارة الخرج من عنصر قياس درجة الحرارة إلى وحدة الإرسال ، والتي يتم تحويلها إلى إشارة تيار 4 ~ 20mA 0-5V / 0-10V وإخراج إشارة رقمية RS485 بعد معالجة الدائرة لتثبيت الجهد والتصفية ، وتضخيم العملية ، والتصحيح غير الخطي ، وتحويل V / I ، والحماية الحالية والعكسية ، وما إلى ذلك مع العلاقة الخطية مع درجة الحرارة.
ميزة تصميم جهاز استشعار درجة الحرارة
1. تركيب بسيط ، مجموعة متنوعة من نطاقات قياس درجة الحرارة للاختيار من بينها.
2. استخدام مزدوج للغاز والسائل ، متوافق مع 316L لأي وسيط.
3. مجموعة متنوعة من الإشارات التناظرية الخطية للاختيار.
4. وقت استجابة سريع ، دقة عالية ، هيكل مضغوط ودائم ، قدرة قوية ضد التدخل.
5. استقرار جيد على المدى الطويل ، وانخفاض استهلاك الطاقة ، وصغر الحجم.
6. مقاوم للماء ، ومقاوم للانفجار ، ومقاوم للحرارة ومقاوم للصدمات.
المعلمات التقنية لجهاز الإرسال بمستشعر درجة الحرارة
| تطبيق نموذجي | قياس السوائل والأبخرة في نطاق -200 درجة مئوية إلى 1600 درجة مئوية في عمليات مختلفة ووسائط غازية أخرى أو درجات حرارة سطح صلب. |
| نطاق القياس | -20 ~ + 1600 درجة |
| مزود الطاقة | 24VDC (12VDC ~ 30VDC) |
| درجة حرارة البيئة | -20 ~ + 80 درجة |
| خرج الإشارة | 4 ... 20mADC (سطرين) ؛ 1 ~ 5VDC (ثلاثة خطوط) |
| الرطوبة النسبية | 5٪ -95٪ |
| قدرة التحميل الزائد | 0 500Ω |
| وقت الاستجابة | ≤350 مللي ثانية |
| الانجراف في درجة الحرارة | ± 0.025٪ / ℃ |
| الوقت الانجراف | أقل من ± 0.5٪ في السنة |
| مادة أنبوب الحماية |
1Cr18Ni9Ti أو أنابيب السيراميك أو الألومينا العالية |
| عملية اتصال | شفة ، خيط (اختياري) |
| مواد الإسكان | ألومنيوم (اختياري) |
| حجم الواجهة | M27 × 2 أو أنبوب سيراميك مضمن (اختياري) |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II BT6 ، Exd II BT5 (اختياري) |
مجال تطبيق مرسل استشعار درجة الحرارة
الألياف البترولية والكيميائية والكيميائية.المنسوجات والمطاط ومواد البناء.الطاقة الكهربائية والتعدين والطب.الغذاء والمجالات الصناعية الأخرى التحكم في عملية قياس درجة الحرارة في الموقع ؛مناسب بشكل خاص لأنظمة القياس والتحكم المحوسبة ، ولكن يمكن استخدامه أيضًا مع الجهاز.مثل: خط الأنابيب ونظام التهوية ، والنظام الهيدروليكي والهوائي ، ونظام التبريد ونظام التدفئة ، وإمدادات المياه ونظام الماء الساخن ، ونظام تكييف الهواء ، وقياس درجة حرارة نظام التشغيل الآلي والتحكم فيها.
