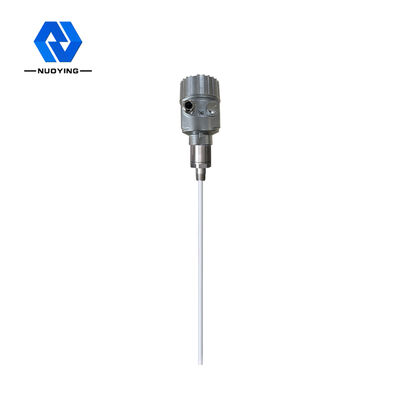

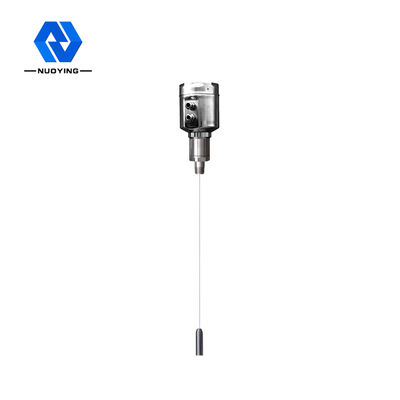

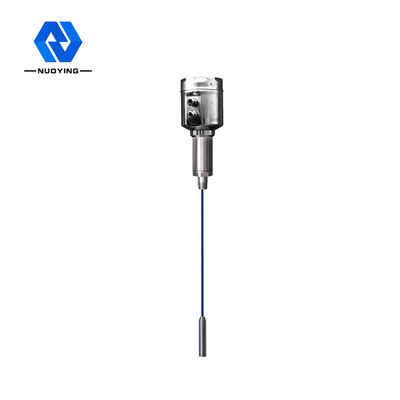

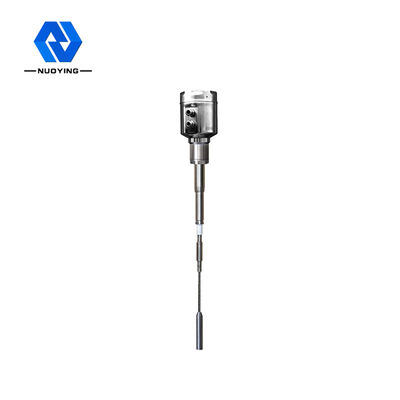

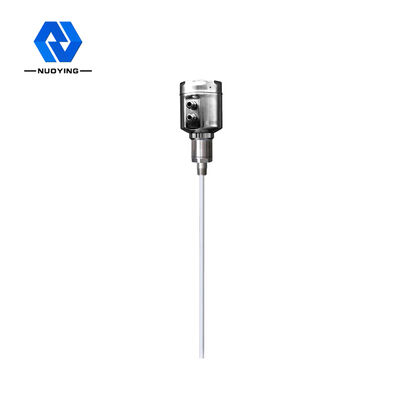

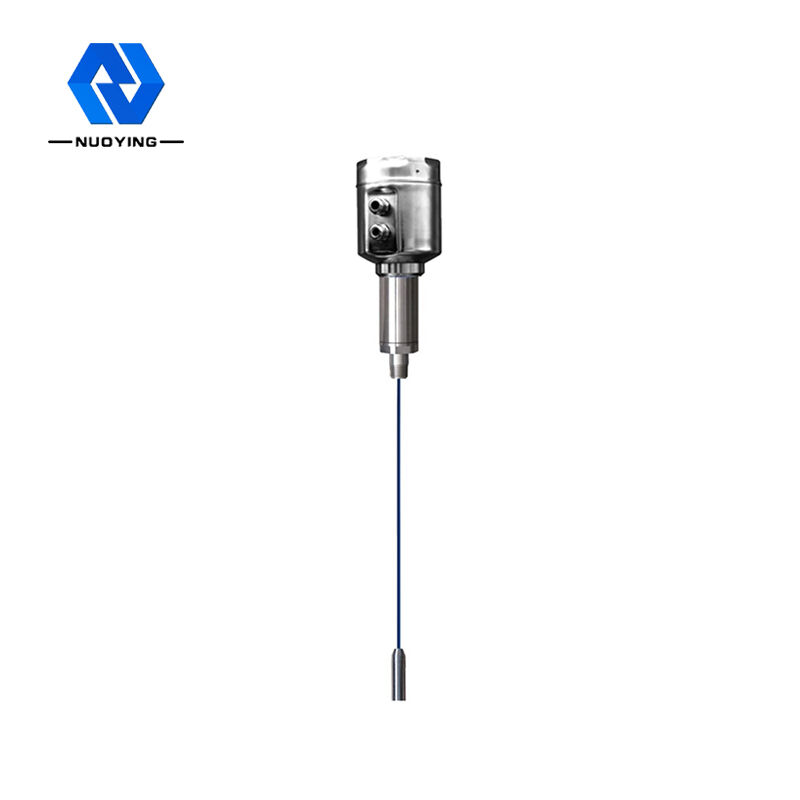

كابل مرن لجهاز إرسال مستوى قبول الترددات اللاسلكية العميقة 304 NYSP - M20

جهاز قياس مستوى سائل بتقنية التوصيل RF طراز NYSP-M20، نطاق واسع جداً، بئر عميق

مبدأ عمل جهاز قياس مستوى سائل بتقنية التوصيل RF طراز NYSP-M20

تقنية قياس التوصيل RF هي تقنية لقياس المستوى تتمتع بمزايا فريدة. على الرغم من أن المفهوم مشابه لتقنية القياس السعوي العامة، إلا أن تقنية التوصيل RF تدمج دائرة قيادة واقية (Driving-Shield) ودائرة تقطيع (chopper circuit) في الوحدة الإلكترونية، مما يتيح القياس المنفصل للمقاومة والمفاعلة السعوية. يتم حساب المعاوقة والمفاعلة لأي مادة معلقة وفقًا لقوانين الفيزياء لتكون متساوية في المقدار، وبالتالي يمكن قياس تأثير المادة المعلقة وإزالتها من الإخراج الكلي عن طريق تغيير طور دائرة المذبذب.

يتم تثبيت مسبار مقياس مستوى التوصيل RF في الخزان ويتم الحصول على التغيير في إشارة التردد اللاسلكي الناتج عن التغيير في المستوى بواسطة المسبار. يمنع طرف القيادة الواقية (Driving-Shield) للمسبار تيار التردد اللاسلكي من تشكيل حلقة عبر المادة المعلقة، مما يضمن دقة القياس.

المعلمات الفنية لجهاز قياس مستوى سائل بتقنية التوصيل RF طراز NYSP-M20

ميزة تصميم جهاز قياس مستوى سائل بتقنية التوصيل RF طراز NYSP-M20

1. الاستقرار: خرج مستقر وموثوق، مقاوم للرماد المتطاير، المواد المتساقطة، بخار الماء، التبلور، تأثير الشمع.

2. لا يحتاج إلى صيانة: لا توجد أجزاء متحركة أو سهلة التآكل، لا حاجة للتنظيف أو الصيانة أو التشغيل المتكرر.

3. مقاومة المواد المعلقة: تصميم فريد لدائرة القيادة الواقية (Driving-Shield) يحسن القدرة على مقاومة المواد المعلقة.

4. نطاق مصدر الطاقة: نطاق تشغيل مصدر الطاقة: 13 ~ 35 فولت تيار مستمر.

مجال تطبيق جهاز قياس مستوى سائل بتقنية التوصيل RF طراز NYSP-M20

1. حقول النفط: خزانات تخزين النفط الخام، خزانات تخزين المنتجات المكررة، فواصل الأطوار الثلاثة، خزانات الترسيب، خزانات مياه الصرف الصحي، واجهات النفط والماء، خزانات طين الحفر، إلخ.

2. الكيماويات: أبراج تقطير النفط الخام، صوامع المواد الخام، الصوامع الوسيطة، خزانات التفاعل، صوامع المواد الصلبة، خزانات تخزين الأسفلت، إلخ.

3. المعادن: أفران الصهر، صوامع الخام، كسارات الخام، صوامع المواد الخام، صوامع المواد المساعدة، صوامع مسحوق الألومينا، خزانات التخزين المؤقت للخلايا الكهروضوئية، إلخ.

4. أخرى: المحاجر، مناجم الفحم، حماية البيئة، بناء السفن والصناعات الأخرى.
