تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس كثافة الخزان والأنابيب | نطاق القياس: | 0.5 ～ 2.5 جم / سم مكعب (500-2500 كجم / متر مكعب) |
|---|---|---|---|
| مزود الطاقة: | 24VDC ， ≥50 مللي أمبير | خرج الإشارة: | 4 ～ 20 مللي أمبير ， 0 ～ 1000 هرتز ， RS485 Modbus RTU |
| درجة حرارة التشغيل: | -50 ~ + 200 درجة | أقصى ضغط عمل: | 207 بار (3000 رطل / بوصة مربعة) |
| عملية اتصال: | ANSI 150 إلى 1500 RF ، DN 50 PN16 ، DN 50 PN40 ، النوع الصحي IDF و RJT | نوع السكن: | علبة ألومنيوم كهربائية باللون الأزرق ، علبة ألومنيوم مصبوبة باللون الأصفر الساطع ، علبة من الفولاذ ا |
| تسليط الضوء: | مقياس مستوى خزان رادار الشوكة,مقياس كثافة شوكة ضبط الأنابيب,مقياس كثافة الشوكة المحمولة |
||

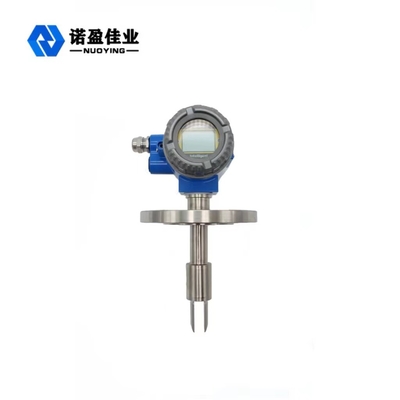

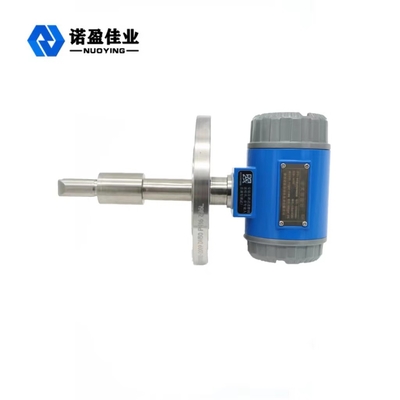

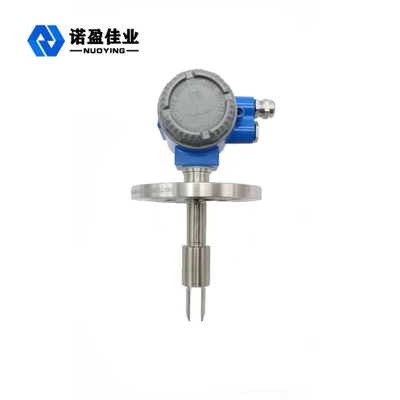

سهل التركيب والاستخدام لقياس كثافة الخزان والأنبوب NYDE-CR مقياس كثافة الشوكة
يمكن استخدام مقياس كثافة الإدخال من النوع NYYC-MD لاكتشاف الكثافة عبر الإنترنت في الوقت الفعلي.يمكن استخدامه في مراقبة عملية المنتجات ذات الكثافة كمعامل أساسي أو مراقبة الجودة مع نسبة صلبة أو نسبة تركيز كمرجع.استخدام التثبيت من نوع الإدخال ، المستخدم على نطاق واسع في خطوط الأنابيب ، وحاويات الخزانات المفتوحة وحاويات الخزان المغلقة في كثافة سائل الكشف عن كثافة الوسائط تعتمد بشكل مباشر على تردد الاهتزاز الذي تتلقاه شوكة الضبط التي يتم إدخالها في الوسيط.مستشعر درجة حرارة مدمج لتوفير تعويض درجة الحرارة.تستخدم على نطاق واسع في الصناعات البترولية والكيميائية والتخمير والأغذية والأدوية والمعالجة المعدنية (مثل الطين والكربونات والسيليكات وما إلى ذلك) ، وتطبيقات محددة في الصناعات المذكورة أعلاه في اكتشاف واجهة خط الأنابيب متعدد المنتجات ، واكتشاف كثافة الخليط المثير ، ونقطة نهاية المفاعل المراقبة ، كشف واجهة المؤين.
مبدأ عمل مقياس شوكة ضبط NYDE-CR
يعمل المستشعر على مبدأ اهتزاز المكون ، حيث أن الجزء المكون هو جزء الشوكة الرنانة المغمور في السائل المقاس.يستشعر جزء الشوكة الرنانة الاهتزازات من خلال جهاز كهرضغطية جوهري مثبت في الطرف السفلي من جسم الشوكة.يتم الكشف عن تردد الاهتزاز بواسطة جهاز كهرضغطية ثانوي مثبت في الطرف الآخر من الشوكة ، ثم يتم تضخيم الإشارة بواسطة دائرة في الأعلى.كثافة السائل وتكرار الاهتزاز عندما ترتبط تدفقات السائل المقاسة ارتباطًا وثيقًا ، وعندما تتغير كثافة السائل المقاس ، يتغير أيضًا تواتر الاهتزاز عندما يتدفق السائل.من خلال المعادلة D = Ko + KIT + KETz ، يمكن حساب كثافة السائل المقاس بدقة.
D = كثافة الوسيط المقاس بدون معايرة (kg / m³)
T = تردد الاهتزاز (μs).
Ko، Ki، K2 = ثوابت
في عملية الكشف عن الكثافة ، يمكن لمقياس الكثافة الإضافي NYYC-MD أن يعوض تلقائيًا عن تأثير درجة الحرارة على كثافة الوسيط المقاس (D) ، وليس للضغط تأثير كبير على الكثافة.
NYDE-CR Tuning Fork Densitometer المعلمات الفنية
| تطبيق نموذجي | قياس كثافة الخزان والأنابيب |
| مواد الإسكان | الألمنيوم المصبوب |
| نطاق القياس | 0.5 ～ 2.5 جم / سم مكعب (500-2500 كجم / متر مكعب) |
| نطاق المعايرة | 0.5 ～ 2.5 جم / سم مكعب (500-2500 كجم / متر مكعب) |
| مزود الطاقة | 24VDC ، ≥50 مللي أمبير |
| خرج الإشارة | 4 ～ 20 مللي أمبير ، 0 1000 هرتز ، RS485 Modbus RTU |
| درجة حرارة التشغيل | -50 ~ + 200 درجة |
| أقصى ضغط عمل | 207 بار (3000 رطل / بوصة مربعة) |
| عملية اتصال | ANSI 150 إلى 1500 RF ، DN 50 PN16 ، DN 50 PN40 ، النوع الصحي IDF و RJT |
| مادة مشتركة | 316L ، الفولاذ المقاوم للصدأ ، Hastelloy |
| طلاء جسم الشوكة | قياسي ، PTFE ، تلميع كهربائي |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 |
| نوع السكن | علبة ألومنيوم كهربائية باللون الأزرق ، علبة ألومنيوم مصبوبة باللون الأصفر الساطع ، علبة من الفولاذ المقاوم للصدأ |
NYDE-CR Tuning Fork Densitometer ميزة التصميم
1. مناسبة للخزانات وخطوط الأنابيب وقياس كثافة الوسائط المتدفقة أو الثابتة.مناسبة لقياس درجة الحرارة العالية ، ودرجة الحرارة المنخفضة ، والوسائط عالية اللزوجة التي تحتوي على شوائب.
2. جهاز التحويل الإلكتروني المعتمد على المعالجات الدقيقة ، يقوم بدمج وظائف معالجة الإشارات والحساب والتشخيص.
3. يمكن استخدام القياس المستمر عبر الإنترنت لكثافة السائل ودرجة الحرارة ، والدقة العالية ، والأمان والموثوقية بشكل مباشر للتحكم في عملية الإنتاج.
4. يمكنه الاتصال مباشرة مع الكمبيوتر الشخصي من خلال واجهة RS485 ، ويمكن للمستخدمين إجراء تكوين العقدة عبر الإنترنت مباشرة ، وتشخيص الأعطال وتسجيل البيانات عليها.
5. أثناء قياس الكثافة ودرجة الحرارة ، يمكن حساب الكثافة الأساسية ونسبة التركيز ونسبة الكتلة ونسبة الحجم وغيرها من المعلمات.
6. هيكل ممتاز للحماية من الضغط الزائد ، واستقرار ممتاز في درجة الحرارة ، وختم ملحوم بالكامل ، وتصميم قوي وموثوق.
7. سهل التركيب والاستخدام ، أدخل السائل لعرض القراءة.
8. صيانة مبسطة ، بدون تنظيف منتظم.
9. المعايرة بدون مصدر مرجعي قياسي ، ولا معايرة معملية ، ولا انقطاع للعملية.
10. آمنة في جوهرها للمواقع الخطرة ، وصحية لمواقع إنتاج الغذاء.
