تفاصيل المنتج:
|
| مزود الطاقة: | 12 ~ 24 فولت تيار مستمر | الضغط الاسمي: | 1.6 ميجا باسكال ، 2.5 ميجا باسكال ، 4.0 ميجا باسكال وما فوق |
|---|---|---|---|
| درجة الدقة: | 1.0 ، 1.5 | درجة حرارة الوسائط: | -40 ~ 350 درجة |
| فقدان الضغط: | معامل المقاومة cd≤2.4 | إشارة الخرج: | نبض الجهد مستوى منخفض مستوى عالٍ 1 فولت 6 فولت ، إشارة تيار قياسية 4 ~ 20mA |
| درجة مقاومة للانفجار: | Exia II CT6 (اختياري) | ||
| تسليط الضوء: | مقياس تدفق دوامة 20mA,مقياس تدفق دوامة الضغط,جهاز إرسال مستوى السائل الدوامي |
||

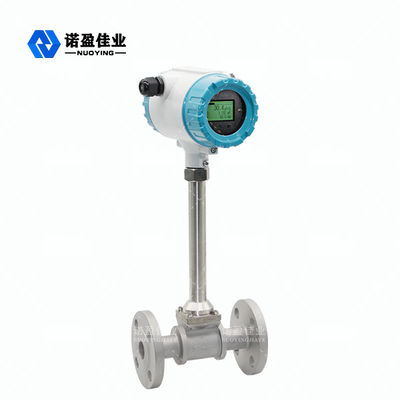

دقة قياس عالية موثوقية عالية 20mA مقياس تدفق دوامة
يعتمد مقياس التدفق الدوامي على بحث وإنتاج مبدأ دوامة كارمن ، بشكل أساسي لقياس تدفق السوائل في خطوط الأنابيب الصناعية ، مثل الغاز والسائل والبخار والوسائط الأخرى.خصائصه هي فقدان ضغط صغير ، نطاق كبير ، دقة عالية ، في قياس تدفق حجم ظروف العمل بشكل مستقل تقريبًا عن كثافة السوائل والضغط ودرجة الحرارة واللزوجة وغيرها من المعلمات.لا توجد أجزاء ميكانيكية متحركة ، لذا موثوقية عالية وصيانة منخفضة.يمكن أن تكون معلمات الأداة مستقرة بمرور الوقت.يعتمد مقياس التدفق الدوامي على مستشعر الضغط الكهروإجهادي ، وهو موثوق للغاية ويمكن أن يعمل في نطاق درجة حرارة التشغيل من -20 ～ + 250 ℃.يحتوي على إشارة قياسية تناظرية وإخراج إشارة نبضية رقمية ، لذلك من السهل استخدامه مع نظام رقمي مثل الكمبيوتر ، وهو أداة قياس متقدمة ومثالية.
مبدأ عمل مقياس الجريان الدوامي
تم تصميم مقياس التدفق الدوامي في مجال التدفق لمولد الدوامة ، مسبار الكشف والدوائر الإلكترونية المقابلة والمكونات الأخرى.عندما يتدفق السائل عبر مولد الدوامة ، فإنه يشكل صفين متناوبين من الدوامات على كلا الجانبين ، تُعرف هذه الدوامة بشارع كارمن الدوامة.اقترح Strohal ، استنادًا إلى نظرية Carmen vortex street ، أن تردد شارع Carmen vortex يتناسب مع سرعة تدفق السوائل ، وأعطى العلاقة بين التردد وسرعة التدفق: f = St × V / d
f: تردد الدوامة (هرتز)
v: متوسط سرعة التدفق على جانبي مولد الدوامة (م / ث)
St: معامل Strohal (ثابت)
تشكل هذه الدوامات المتناوبة سلسلة من الضغط السلبي المتناوب ، والذي يعمل على مسبار الكشف ويولد سلسلة من الإشارات الكهربائية المتناوبة ، والتي يتم تحويلها وتشكيلها وتضخيمها بواسطة المضخم ، ثم إخراج إشارة تردد نبضي أو إشارة قياسية تتناسب مع تزامن دوامة.
المعلمات الفنية لمقياس الجريان الدوامي
| مزود الطاقة | 12 ~ 24 فولت تيار مستمر |
| الضغط الاسمي | 1.6 ميجا باسكال ، 2.5 ميجا باسكال ، 4.0 ميجا باسكال وما فوق |
| درجة الدقة | 1.0 ، 1.5 |
| درجة حرارة الوسائط | -40 ~ 350 درجة |
| فقدان الضغط | معامل المقاومة cd≤2.4 |
| إشارة الخرج | نبض الجهد مستوى منخفض مستوى عالٍ 1 فولت 6 فولت ، إشارة تيار قياسية 4 ~ 20mA |
| درجة مقاومة للانفجار | Exia II CT6 (اختياري) |
ميزة تصميم مقياس الجريان دوامة
1. سهلة التركيب هيكل بسيط ، لا أجزاء تآكل متحركة.
2. دقة قياس عالية ، موثوقية عالية ، لا حاجة لتصحيح الأخطاء في الموقع.
3. يمكن نقل إشارة التدفق من مسافة طويلة ، ويمكن ربطها بالشبكة مع الكمبيوتر لتحقيق إدارة مركزية.
4. تتبنى لوحة مكبر الصوت تصميم فريد وهي شائعة للغاز والسائل.
5. هناك إشارة قياسية تناظرية وإخراج إشارة نبضية رقمية ، والتي يمكن استخدامها بسهولة مع الأنظمة الرقمية مثل أجهزة الكمبيوتر.
6. يمكن استخدام أدوات مقاومة للانفجار في أماكن مقاومة للانفجار.
7. تصميم وإنتاج حسب الطلب وفقا لمتطلبات العملاء.
