تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل | عيار الصك: | اتصال مترابطة؛ اتصال شفة |
|---|---|---|---|
| دقة القياس: | ± 1.0٪ R ، ± 0.5٪ R ، ± 0.2٪ R (قابل للتخصيص) | نسبة المدى: | 1:10 ؛ 1:15 ؛ 1:20 |
| مادة الاستشعار: | 304 الفولاذ المقاوم للصدأ ، 316 (L) الفولاذ المقاوم للصدأ ، إلخ. | درجة حرارة الوسائط: | -20 درجة مئوية + 120 درجة مئوية |
| الضغط الجوي: | 86 كيلو باسكال ～ 106 كيلو باسكال | خرج الإشارة: | إشارة النبض ، إشارة 4 ~ 20mA |
| تسليط الضوء: | مقياس الجريان السائل عالي الدقة,مقياس تدفق التوربينات السائلة من الفولاذ المقاوم للصدأ 304,مقياس تدفق التوربينات المائية الملولبة |
||

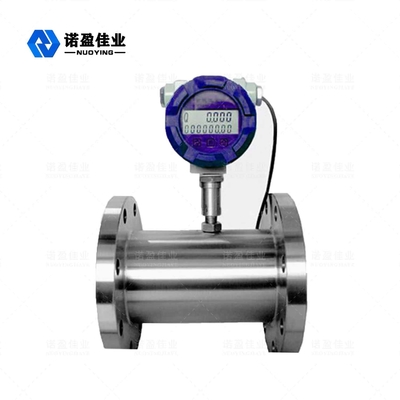

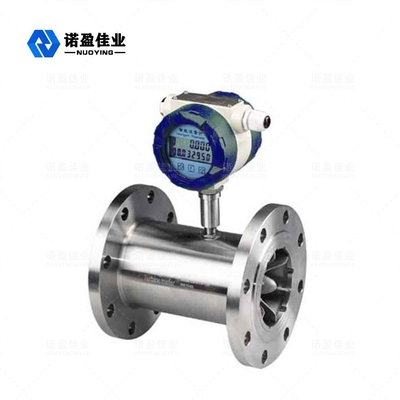

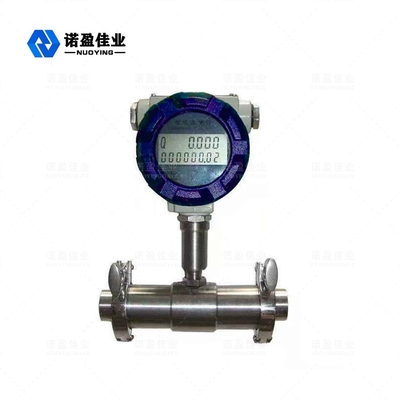

مقياس تدفق التوربينات السائل NYWL-L عالي الدقة وقابلية التكرار الجيدة
مبدأ عمل مقياس الجريان التوربيني NYWL-L
يمتص مقياس تدفق التوربينات من سلسلة NYWL-L التكنولوجيا المتقدمة لمقاييس التدفق في الداخل والخارج بعد تصميم التحسين ، بهيكل بسيط وخفيف الوزن ودقة عالية واستنساخ جيد وسريع الاستجابة وسهل التركيب والحفاظ على استخدام جيل جديد من مقياس تدفق التوربينات ، تستخدم على نطاق واسع في قياس خط الأنابيب المغلق مع الفولاذ المقاوم للصدأ 1CraNigTi ، 2Cris و اكسيد الالمونيوم Alc0a ، سبيكة صلبة لا تتآكل.ولا توجد ألياف وجزيئات وشوائب أخرى ، ولزوجة درجة حرارة العمل الحركية أقل من 5 × 10-6m3 / s سائل ، ولزوجة حركية أكبر من 5 × 10-6m² / s سائل ، يمكن استخدام مقياس التدفق بعد معايرة السائل الحقيقي .إذا كانت أداة العرض ذات الوظائف الخاصة ، يمكن أيضًا أن تكون التحكم الكمي ، والإنذار بالحجم الزائد ، وما إلى ذلك ، فهي الأداة المثالية لقياس التدفق وتوفير الطاقة.
يُشتق معامل أجهزة الاستشعار من معايرة جهاز معايرة التدفق ، والتي لا تسأل عن آلية السوائل الداخلية للمستشعر على الإطلاق ، والمستشعر كصندوق أسود ، وفقًا للإدخال (التدفق) والإخراج (نبض التردد إشارة) لتحديد معامل التحويل الخاص بها ، فهي ملائمة للتطبيقات العملية.ومع ذلك ، تجدر الإشارة إلى أن عامل التحويل هذا (عامل الأجهزة) مشروط ، وظروف المعايرة الخاصة به هي شروط مرجعية ، إذا تغير استخدام الانحراف عن معاملات الحالة هذه ، فإن التغيير يعتمد على نوع المستشعر وظروف تركيب الأنابيب والسوائل المعلمات الفيزيائية للوضع.
ميزة تصميم مقياس الجريان NYWL-L
1. دقة عالية ، تصل عمومًا إلى ± 1٪ R ، ± 0.5٪ R ، نوع عالي الدقة يصل إلى ± 0.2٪ R.
2. التكرار الجيد ، التكرار على المدى القصير يصل إلى 0.05٪ ~ 0.2٪ ، بسبب التكرار الجيد ، مثل المعايرة المتكررة أو المعايرة عبر الإنترنت يمكن أن تحصل على دقة عالية جدًا ، في تسوية التجارة هي مقياس التدفق المفضل.
3. إشارة تردد نبضة الإخراج ، مناسبة للقياس الكلي والاتصال بالكمبيوتر ، لا يوجد انحراف في نقطة الصفر ، قدرة قوية على مقاومة التداخل.
4. يمكن الحصول على إشارة تردد عالية جدا (3 ~ 4 كيلو هرتز) ، دقة إشارة قوية.
5. نطاق واسع ، قطر متوسط وكبير يصل إلى 1:20 ، قطر صغير 1:10 ، هيكل مدمج وخفيف الوزن ، سهل التركيب والصيانة ، سعة تداول كبيرة.
6. قابل للتطبيق على قياس الضغط العالي ، لا يحتاج جسم العداد إلى فتح الفتحة ، ومن السهل صنع أداة من نوع الضغط العالي.
7. أنواع أجهزة الاستشعار الخاصة ، يمكن تصميمها وفقًا للاحتياجات الخاصة للمستخدمين لأنواع مختلفة من أجهزة الاستشعار الخاصة ، مثل نوع درجة الحرارة المنخفضة ، والنوع ثنائي الاتجاه ، ونوع قاع البئر ، ونوع خاص لخلط الرمل ، إلخ.
8. يمكن تحويلها إلى نوع الإدراج ، ومناسبة لقياس القطر الكبير ، وفقدان الضغط الصغير ، والسعر المنخفض ، ويمكن إزالتها بدون تدفق ، وسهلة التركيب والصيانة.
المعلمات الفنية لمقياس الجريان التوربيني NYWL-L
| تطبيق نموذجي | سائل |
| عيار الصك | اتصال مترابطة؛اتصال شفة |
| دقة القياس | ± 1.0٪ R ، ± 0.5٪ R ، ± 0.2٪ R (قابل للتخصيص) |
| نسبة المدى | 1:10 ؛1:15 ؛1:20 |
| مواد الاستشعار | 304 الفولاذ المقاوم للصدأ ، 316 (L) الفولاذ المقاوم للصدأ ، إلخ. |
| درجة حرارة الوسائط | -20 درجة مئوية + 120 درجة مئوية |
| درجة حرارة البيئة | -20 درجة مئوية + 60 درجة مئوية |
| الرطوبة النسبية | 5٪ ~ 90٪ |
| الضغط الجوي | 86 كيلو باسكال ～ 106 كيلو باسكال |
| خرج الإشارة | إشارة النبض ، إشارة 4 ~ 20mA |
| إخراج الاتصال | هارت / RS485 |
| مزود الطاقة | مصدر الطاقة الخارجي: + 24VDC ± 15٪ ، تموج ≤ ± 5 مصدر الطاقة الداخلي: 2.0 ~ 3.0V |
| واجهة خط الإشارة | النوع الأساسي ، النوع المقاوم للانفجار |
| درجة الحماية / الانفجار | IP 67 / ExiaⅡCT4 أو ExdⅡBT6 |
