تفاصيل المنتج:
|
| نسبة المدى: | 1:10 | ضغوط العمل: | DN15 ～ DN50: 4.0 ميجا باسكال |
|---|---|---|---|
| لزوجة متوسطة: | DN15 ＜ 5mPa * s | طريقة التوصيل: | اتصال مترابطة ، اتصال شفة |
| الطول الاجمالي: | إشارة النبض ، إشارة 4 ~ 20mA | مزود الطاقة: | 24VDC |
| نطاق القياس: | ماء (2.5 60000) لتر / ساعة ، هواء (0.07 2000) متر مكعب / ساعة ، (عند 0.101025 ميجا باسكال ، 20) | دقة القياس: | ± 1.0٪ R ، ± 0.5٪ R ، ± 0.2٪ R (قابل للتخصيص) |
| تسليط الضوء: | مقياس تدفق تعويم الأنبوب المعدني 24VDC,مقياس الجريان بالأنبوب المعدني التوربيني,مقياس الجريان التوربيني الأنبوبي المعدني |
||

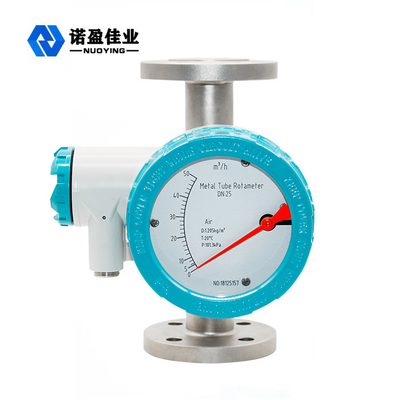

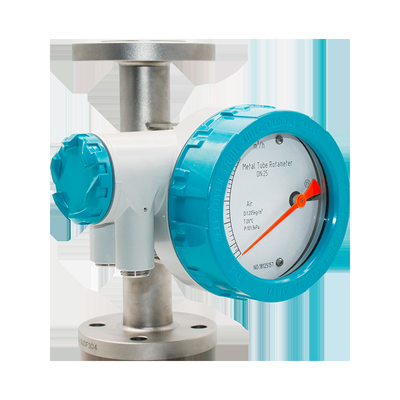

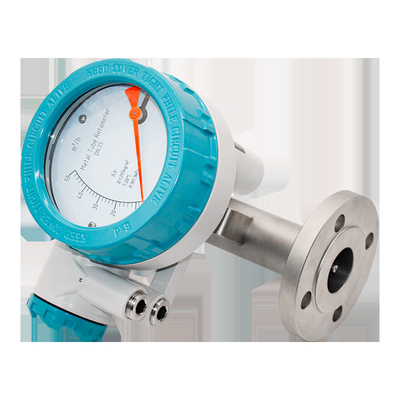

عمل موثوق به دقة عالية على نطاق واسع NYGZ-L مقياس تدفق تعويم الأنبوب المعدني
هيكل مقياس التدفق العائم للأنبوب المعدني من سلسلة NYGZ-L هو عمل بسيط وموثوق ودقة عالية ومجموعة واسعة من التطبيقات.بالمقارنة مع مقياس الجريان الدوار الزجاجي يمكنه تحمل الضغط العالي.مقياس التدفق سلسلة NYGZ-L يحتوي على مؤشر في الموقع ، ناقل حركة كهربائي عن بعد ، إنذار بمفتاح الحد ، مقاومة التآكل ، النوع المغلف ، نوع التخميد والأصناف المقاومة للانفجار.تستخدم على نطاق واسع في الدفاع الوطني ، والمواد الكيميائية ، والبترول ، والمعادن ، والطاقة الكهربائية ، وحماية البيئة ، والأدوية والصناعات الخفيفة وغيرها من أقسام السائل ، وقياس تدفق الغاز والتحكم الآلي.
أجزاء الكشف عن مقياس الجريان مصنوعة من الفولاذ المقاوم للصدأ 1Cr18Ni9Ti ، ويمكن أيضًا صنع المناسبات الخاصة من Cr18Ni12Mo2Ti أو F46 وغيرها من المواد المقاومة للتآكل.باستثناء المواصفات الخاصة ، يبلغ ارتفاع مقياس التدفق 250 مم ، وشفة التوصيل القياسية GB / T9119.8 ~ 10 ، والتي يمكن تخصيصها أيضًا وفقًا للمتطلبات الخاصة للمستخدمين.
NYGZ-L Metal Tube Float Flowmeter العامل
عندما يمر السائل من الأسفل إلى الأعلى عبر أنبوب القياس القائم ، يرتفع الطفو تحت تأثير فرق الضغط ، ويمثل ارتفاع ارتفاع الطفو حجم التدفق.يرتفع الطفو إلى ارتفاع يمثل معدل التدفق وينتقل إلى المؤشر من خلال اقتران بين المغناطيس في العوامة والمغناطيس في المؤشر ، مما يدفع المؤشر في المؤشر إلى الدوران.
المعايير الفنية لمقياس الجريان بالأنبوب المعدني NYGZ-L
| نطاق القياس | ماء (2.5 60000) لتر / ساعة ، هواء (0.07 2000) متر مكعب / ساعة ، (عند 0.101025 ميجا باسكال ، 20) |
| دقة القياس | ± 1.0٪ R ، ± 0.5٪ R ، ± 0.2٪ R (قابل للتخصيص) |
| نسبة المدى | 1:10 |
| ضغوط العمل | DN15 ～ DN50: 4.0 ميجا باسكال |
| درجة حرارة الوسائط | -80 ℃ ～ + 200 ℃ (مقياس الجريان المبطن F46 0 ℃ ～ 80 ℃) |
| لزوجة متوسطة | DN15 ＜ 5mPa * s |
| طريقة التوصيل | اتصال مترابطة ، اتصال شفة |
| الطول الاجمالي | إشارة النبض ، إشارة 4 ~ 20mA |
| قياس مادة الأنبوب |
النوع العادي: 1Cr18Ni9Ti مقاومة التآكل: Cr18Ni12Mo2Ti ، 316L ، 316 |
| إشارة الخرج | 2 سلك (4 إلى 20) مللي أمبير ، 3 أسلاك (0 إلى 10) مللي أمبير |
| الخطية | 1.0٪ |
| مزود الطاقة | 24VDC |
| استهلاك الطاقة | 25 ميجاوات |
| درجة حرارة البيئة | -25 درجة مئوية +55 درجة مئوية |
| درجة مقاومة للانفجار | إكسيا IICT5 |
