تفاصيل المنتج:
|
مزود الطاقة: | 12 ~ 24 فولت تيار مستمر | درجة الدقة: | 1.0 ، 1.5 |
---|---|---|---|
درجة حرارة الوسائط: | -40 ~ 350 درجة | فقدان الضغط: | معامل المقاومة cd≤2.4 |
درجة مقاومة للانفجار: | Exia II CT6 (اختياري) | الضغط الاسمي: | 1.6 ميجا باسكال ، 2.5 ميجا باسكال ، 4.0 ميجا باسكال وما فوق |
إشارة الخرج: | نبض الجهد مستوى منخفض مستوى عالٍ 1 فولت 6 فولت ، إشارة تيار قياسية 4 ~ 20mA | ||
تسليط الضوء: | مقياس التدفق الدوامي المضاد للانفجار,مقياس التدفق الدوامي السائل,مقياس التدفق من نوع التوربينات 24VDC |

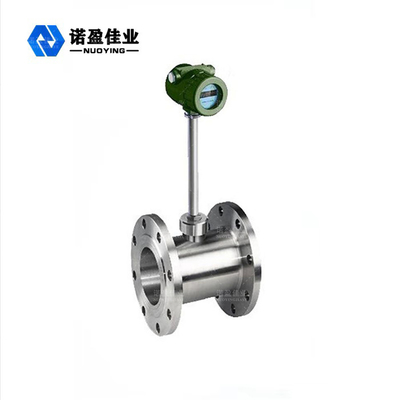

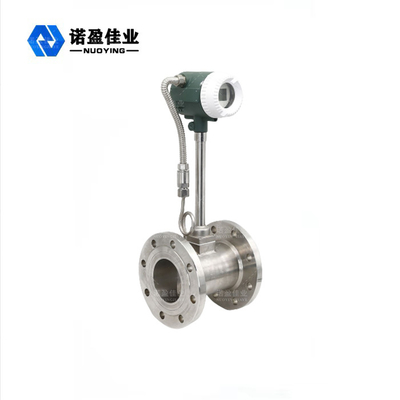

دقة قياس عالية 24VDC أدوات مقاومة للانفجار NYLU-JB Vortex Flowmeter
يعتمد مقياس التدفق الدوامي على بحث وإنتاج مبدأ دوامة كارمن ، بشكل أساسي لقياس تدفق السوائل في خطوط الأنابيب الصناعية ، مثل الغاز والسائل والبخار والوسائط الأخرى.خصائصه هي فقدان ضغط صغير ، نطاق كبير ، دقة عالية ، في قياس تدفق حجم ظروف العمل بشكل مستقل تقريبًا عن كثافة السوائل والضغط ودرجة الحرارة واللزوجة وغيرها من المعلمات.لا توجد أجزاء ميكانيكية متحركة ، لذا موثوقية عالية وصيانة منخفضة.يمكن أن تكون معلمات الأداة مستقرة بمرور الوقت.يعتمد مقياس التدفق الدوامي على مستشعر الضغط الكهروإجهادي ، وهو موثوق للغاية ويمكن أن يعمل في نطاق درجة حرارة التشغيل من -20 ~ + 250 ℃.يحتوي على إشارة قياسية تناظرية وإخراج إشارة نبضية رقمية ، لذلك من السهل استخدامه مع نظام رقمي مثل الكمبيوتر ، وهو أداة قياس متقدمة ومثالية.
مبدأ عمل مقياس الجريان NYLU-JB Vortex
تم تصميم مقياس التدفق الدوامي في مجال التدفق لمولد الدوامة ، مسبار الكشف والدوائر الإلكترونية المقابلة والمكونات الأخرى.عندما يتدفق السائل عبر مولد الدوامة ، فإنه يشكل صفين متناوبين من الدوامات على كلا الجانبين ، تُعرف هذه الدوامة بشارع كارمن الدوامة.اقترح Strohal ، استنادًا إلى نظرية Carmen vortex street ، أن تواتر شارع Carmen vortex يتناسب مع سرعة تدفق السوائل ، وأعطى العلاقة بين التردد وسرعة التدفق: f = St × V / d
f: تردد الدوامة (هرتز)
v: متوسط سرعة التدفق على جانبي مولد الدوامة (م / ث)
St: معامل Strohal (ثابت)
تشكل هذه الدوامات المتناوبة سلسلة من الضغط السلبي المتناوب ، والذي يعمل على مسبار الكشف ويولد سلسلة من الإشارات الكهربائية المتناوبة ، والتي يتم تحويلها وتشكيلها وتضخيمها بواسطة المضخم ، ثم إخراج إشارة تردد نبضي أو إشارة قياسية تتناسب مع تزامن دوامة.
ميزة تصميم مقياس الجريان NYLU-JB Vortex
1. سهلة التركيب هيكل بسيط ، لا أجزاء تآكل متحركة.
2. دقة قياس عالية ، موثوقية عالية ، لا حاجة لتصحيح الأخطاء في الموقع.
3. يمكن نقل إشارة التدفق من مسافة طويلة ، ويمكن ربطها بالشبكة مع الكمبيوتر لتحقيق إدارة مركزية.
4. تتبنى لوحة مكبر الصوت تصميم فريد وهي شائعة للغاز والسائل.
5. هناك إشارة قياسية تناظرية وإخراج إشارة نبضية رقمية ، والتي يمكن استخدامها بسهولة مع الأنظمة الرقمية مثل أجهزة الكمبيوتر.
6. يمكن استخدام أدوات مقاومة للانفجار في أماكن مقاومة للانفجار.
7. تصميم وإنتاج حسب الطلب وفقا لمتطلبات العملاء.
المعلمات الفنية لمقياس الجريان NYLU-JB Vortex
مزود الطاقة | 12 ~ 24 فولت تيار مستمر |
الضغط الاسمي | 1.6 ميجا باسكال ، 2.5 ميجا باسكال ، 4.0 ميجا باسكال وما فوق |
درجة الدقة | 1.0 ، 1.5 |
درجة حرارة الوسائط | -40 ~ 350 درجة |
فقدان الضغط | معامل المقاومة cd≤2.4 |
إشارة الخرج | نبض الجهد مستوى منخفض مستوى عالٍ 1 فولت 6 فولت ، إشارة تيار قياسية 4 ~ 20mA |
درجة مقاومة للانفجار | Exia II CT6 (اختياري) |
