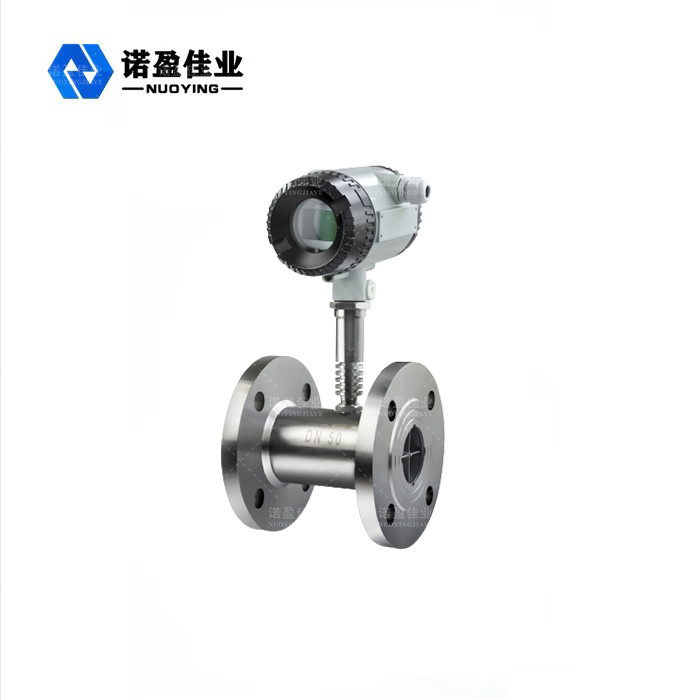

مقياس تدفق التوربين NYLD-WL السائل عالي الدقة

مقياس تدفق التوربين NYLD-WL عالي الدقة واسع النطاق

مبدأ عمل مقياس تدفق التوربينات NYLD-WL

يتم امتصاص NYWL-L سلسلة عداد تدفق التوربين التكنولوجيا المتقدمة من عدادات التدفق في الداخل والخارج بعد تصميم التحسين، مع هيكل بسيط، خفيفة الوزن، دقة عالية،إمكانية إعادة إنتاج جيدة، استجابة، سهلة لتركيب وصيانة استخدام جيل جديد من عداد تدفق التوربين، تستخدم على نطاق واسع في قياس أنابيب مغلقة مع الفولاذ المقاوم للصدأ 1CraNigTi، 2Cris والكوروندوم Alc0a،السبائك الصلبة لا تتآكل. و لا ألياف ، والجسيمات وغيرها من الشوائب ، درجة حرارة العمل اللزوجة الحركية من أقل من 5 × 10-6m3 / s السائل ، للزوجة الحركية أكبر من 5 × 10-6m2 / s السائل ،يمكن استخدام مقياس التدفق بعد معايرة السائل الحقيقيإذا كان أداة العرض مع وظائف خاصة، يمكن أن يكون أيضا التحكم الكمي، إنذار الحجم الزائد، الخ، هو أداة مثالية لقياس التدفق وتوفير الطاقة.

ويتم استنتاج معامل أجهزة الاستشعار من معايرة جهاز معايرة التدفق الذي لا يسأل آلية السوائل الداخلية للمستشعر على الإطلاق،جهاز الاستشعار كصندوق أسود، وفقا لدخول (التدفق) والمخرج (إشارة نبض التردد) لتحديد معامل التحويل الخاص بها، فمن المريح للتطبيقات العملية.تجدر الإشارة إلى أن عامل التحويل هذا (عامل الأدوات) مشروط، ظروف المعايرة هي ظروف مرجعية، إذا كان استخدام انحراف عن هذه الحالة سوف تتغير معامل، وهذا التغيير يعتمد على نوع جهاز الاستشعار،ظروف تركيب الأنابيب والمعايير الفيزيائية للسوائل.

ميزة تصميم مقياس تدفق التوربين NYLD-WL

1دقة عالية، عموماً تصل إلى ± 1٪ R، ± 0.5٪ R، نوع دقة عالية تصل إلى ± 0.2٪ R.

2. قابلية التكرار الجيدة ، قابلية التكرار قصيرة الأجل تصل إلى 0.05٪ ~ 0.2٪ ، وذلك بسبب قابلية التكرار الجيدة ، مثل المعايرة المتكررة أو المعايرة عبر الإنترنت يمكن أن تحصل على دقة عالية جدا ،في تسوية التجارة هو عداد التدفق المفضل.

3إشارة تردد النبض الخارجي، مناسبة للقياس الكلي وربط الكمبيوتر، لا يوجد انحراف نقطة الصفر، قدرة قوية على مكافحة التداخل.

4يمكن الحصول على إشارة عالية التردد جدا (3 ~ 4kHz) ، وضوح إشارة قوية.

5نطاق واسع، متوسط والقطر الكبير حتى 1:20، قطر صغير من 1:10، هيكل مضغوط وخفيف الوزن، وسهولة التثبيت والصيانة، وسرعة التداول الكبيرة.

6قابلة للتطبيق على قياس الضغط العالي ، لا يحتاج جسم المقياس إلى فتح الثقب ، من السهل صنع أداة نوع الضغط العالي.

7أنواع أجهزة الاستشعار الخاصة، يمكن تصميمها وفقا للاحتياجات الخاصة للمستخدمين لمختلف أنواع أجهزة الاستشعار الخاصة، مثل نوع درجة الحرارة المنخفضة، نوع ثنائي الاتجاه، نوع downhole،نوع خاص لخلط الرمال، إلخ

8يمكن أن تصنع في نوع إدراج، مناسبة لقياس قطر كبير، وفقدان ضغط صغير، وسعر منخفض، ويمكن إزالتها دون تدفق، سهلة التثبيت والصيانة.

المعايير التقنية لمقاييس تدفق التوربينات NYLD-WL
