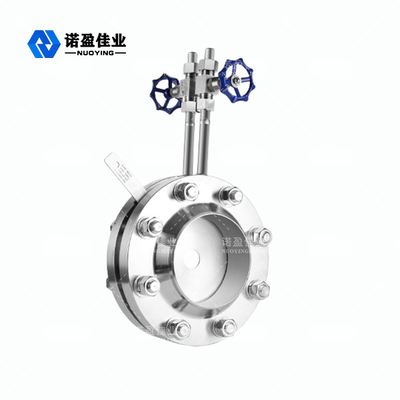

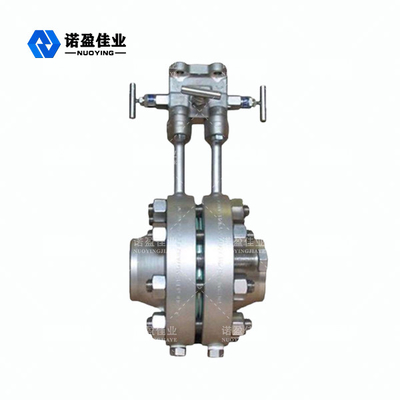

هيكل نوع القناة الحلقي السائل مقياس الجريان NYLD-KB فتحة لوحة Tyoe Ring
مقياس تدفق لوحة الفتحة الحلقية من سلسلة NYLD-KB عبارة عن مستشعر تدفق خانق تم تطويره على أساس لوحة الفتحة القياسية ، لأنه يعتمد بنية نوع القناة الحلقي ، بحيث يمكن للوسائط القذرة المختلفة التي تم قياسها أن تمر بسهولة عبر الشق الحلقي بين لوحة الفتحة والأنبوب .لذلك ، مقياس تدفق لوحة الفتحة الحلقي يستخدم على نطاق واسع في قياس تدفق الوسائط المتسخة.
NYLD-KB فتحة حلقة Tyoe Ring لوحة مقياس الجريان مبدأ العمل
قسم التدفق الأدنى لمقياس التدفق ذو الفتحة الدائرية هو الفتحة الدائرية في وسط اللوحة ، عندما يمر السائل عبر الفتحة الدائرية بسبب الانكماش المفاجئ لمنطقة التدفق والتسارع لقياس التدفق ، وقسم التدفق الأدنى من مقياس التدفق ذو الفتحة الدائرية هو الحافة الخارجية للوحة والجدار الداخلي للأنبوب لتشكيل دائرة ، السائل من خلال الانكماش المفاجئ لمنطقة التدفق والتسارع ، السائل حول حافة لوحة الفتحة الدائرية والنتيجة ستكون الطبقة السطحية أسطوانية ، ومبدأ مقاومة المائع مشابه ، وبالتالي فإن معامل المقاومة الناتج عن مقياس تدفق لوحة الفتحة الدائرية للسائل متشابه نسبيًا ، مما يجعل من الممكن لكليهما الحصول على معامل تدفق مماثل.
المعلمات الفنية لمقياس الجريان من NYLD-KB بفتحة Tyoe Ring
| طريقة استخراج الضغط | استخراج الضغط القياسي ج |
| الضغط الاسمي | ≤450 ميجا باسكال |
| القطر الاسمي | DN50 ～ DN2600 |
| دقة | ± 1.5٪ ～ ± 2.5٪ |
| درجة حرارة التشغيل | -200 450 ℃ |
| طريقة التوصيل | اتصال شفة ، اتصال ملحوم |
NYLD-KB Orifice Tyoe Ring Plate Flowmeter Design Feature
1. لا يمكن قياس تدفق السوائل العامة فحسب ، بل يمكن أيضًا تطبيقه على السوائل التي تحتوي على شوائب مختلفة (مثل الغبار والتعليق والترسيب وما إلى ذلك) ، مثل أنواع مختلفة من الهواء الساخن للغاز وغاز المداخن والغاز الطبيعي ، تبريد المياه المتداولة ، إلخ.
2. قياس البخار المحمص بالبخار المشبع يمكن أن يتجنب تراكم التكثيف الناتج عن توقف البخار ، وعندما يتم إرسال البخار مرة أخرى ، فإنه يمكن أن يدخل القياس الدقيق بسرعة.يحتوي قسم آخر من جسم الجهاز على أنبوب قياس مستقيم ، بحيث يكون لأخطاء التثبيت (مثل الانحراف ، والحشوات الملتصقة بالأنبوب) تأثير ضئيل على قياس الجهاز عند تثبيته في الموقع.
3. باستخدام هيكل "حلقة الضغط المتساوي" ، عندما لا يكون طول قسم الأنبوب المستقيم طويلاً بما يكفي ، فلا يزال من الممكن قياسه بدقة.على سبيل المثال: في اتجاه مجرى الكوع بزاوية 90 درجة ، يمكن أن يكون للمقياس طول ثنائي الأبعاد من قبل ؛في اتجاه مجرى الكوع 30 درجة ، يمكن أن يكون للمقياس طول 0.5 D من قبل.
4. استخدام اتصال "طريقة اللحام" ، مناسب للسوائل ذات درجة الحرارة العالية والضغط العالي (مثل البخار المحمص) ، والتكلفة المنخفضة ، والعمل الموثوق ، والأداء المستقر.
5. اعتماد هيكل "عازل السترة" ، مناسب للبلورة السهلة ، التبخير السهل والسوائل الأخرى التي تحتاج إلى التسخين أو التبريد.
