تفاصيل المنتج:
|
| الضغط الاسمي: | 0.25 ~ 4.0 ميجا باسكال ، 0.25 ~ 6.3 ميجا باسكال | القطر الاسمي: | DN50 ، DN1200 ، DN50 ، DN2600 |
|---|---|---|---|
| دقة: | ± 0.1٪ ～ ± 1.5٪ | درجة حرارة الوسائط: | -50 ℃ ≤ ر ≤500 ℃ |
| طريقة التوصيل: | اتصال شفة ، مترابطة ، ملحومة | المعايير المرجعية: | GB / T2624-2006 و JJG640-94 و ASMEPTC19.5-2004 |
| تسليط الضوء: | قياس التدفق مقياس تدفق أنبوب فنتوري,مقياس تدفق أنبوب فنتوري اتصال شفة,مقياس تدفق التوربينات فنتوري |
||

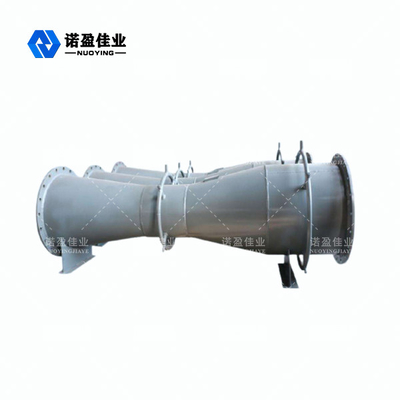

أداء متين ومستقر وفقدان الضغط الصغير فينتوري الكلاسيكي
مبدأ عمل الفنتوري الكلاسيكي
السائل الذي يملأ الأنبوب ، عندما يتدفق عبر الخانق في الأنبوب ، سيشكل معدل التدفق انكماشًا محليًا في عنق الحلق الفنتوري.وهكذا ، يزداد معدل التدفق ، وينخفض الضغط الساكن ، لذلك في قسم العنق الفنتوري قبل وبعد فرق الضغط.كلما زاد تدفق السوائل ، زاد الضغط التفاضلي ، بحيث يمكن قياس الضغط التفاضلي بناءً على حجم التدفق.تعتمد طريقة القياس هذه على معادلة استمرارية التدفق (قانون الحفاظ على الكتلة) ومعادلة برنولي (قانون الحفاظ على الطاقة).
ميزة التصميم الكلاسيكي فينتوري
1. هيكل بسيط على أداء دائم ومستقر.
2. خسارة ضغط صغيرة ، توفير الطاقة اللازمة لنقل السوائل.
3. حساب دقيق ، استهلاك طاقة صغير.
4. يمكن استخدامه لمختلف الوسائط المتسخة مثل السائل ، والغاز ، والبخار ، وتدفق مرحلتين.
5. جسم الفنتوري القياسي أطول ، حوالي 2 إلى 5 مرات من قطر الأنبوب.
6. في نطاق 50 ~ 1200 قطر ، لا حاجة لمعايرة التدفق الحقيقي.خارج هذا النطاق ، يمكن تصميمه وتصنيعه بالرجوع إليه.عند الحاجة إلى دقة أعلى ، يمكن إجراء معايرة التدفق الحقيقي.
معلمات تقنية الفنتوري الكلاسيكية
| الضغط الاسمي | 0.25 ~ 4.0 ميجا باسكال ، 0.25 ~ 6.3 ميجا باسكال |
| القطر الاسمي | DN50 ، DN1200 ، DN50 ، DN2600 |
| دقة | ± 0.1٪ ～ ± 1.5٪ |
| درجة حرارة الوسائط | -50 ℃ ≤ ر ≤500 ℃ |
| طريقة التوصيل | اتصال شفة ، مترابطة ، ملحومة |
| المعايير المرجعية | GB / T2624-2006 و JJG640-94 و ASMEPTC19.5-2004 |
