تفاصيل المنتج:
|
الضغط الاسمي: | ≤2.5 ميجا باسكال | القطر الاسمي: | DN500 DN2600 |
---|---|---|---|
دقة: | ± 3٪ ~ ± 5٪ | ||
تسليط الضوء: | أدخل مقياس تدفق فنتوري,مقياس تدفق فنتوري للضغط التفاضلي,مقياس تدفق أنبوب فنتوري DN500 |
حجم التثبيت القصير استقرار جيد الضغط التفاضلي الكبير إدراج فنتوري

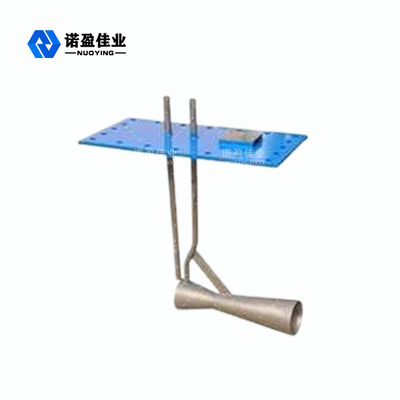

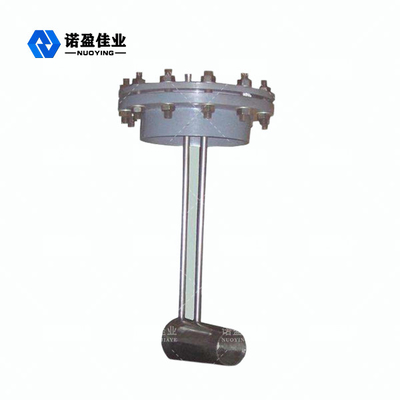

إن فنتوري الإدخال عبارة عن فنتوري كلاسيكي بقطر أصغر يتم إدخاله في وسط أنبوب دائري.يتم قياس الفرق بين الضغط الساكن في الأنبوب المستقيم الأمامي والضغط الساكن في حلق هذا الأنبوب المُدرج لمعرفة معدل التدفق ، والذي يمكن استخدامه لمعدل تدفق الغازات بأقطار أكبر للأنبوب (مثل غاز الفرن العالي ، غاز المداخن ، إلخ).
أدخل مبدأ عمل الفنتوري
جهاز لقياس الضغط التفاضلي للسوائل اخترعه الفيزيائي الإيطالي جي بي فينتوري ومن هنا جاءت تسميته.الفنتوري هو أنبوب يتقلص أولاً ثم يتوسع تدريجياً.يتم قياس فرق الضغط بين قسم المدخل والمقطع الأصغر ، ويتم إيجاد معدل التدفق باستخدام نظرية برنولي.يتكون أنبوب الفنتوري من الأجزاء التالية: قسم المدخل: مقطع أسطواني قصير ، قطره D ؛قسم الانكماش: شكل أنبوب مخروطي ، زاوية مخروطية تبلغ حوالي 21 درجة ± 2 درجة ؛③ الحلق: مقطع مستقيم قصير ، قطره حوالي 1/3 إلى 1/4 D ، طوله يساوي قطر الأنبوب ؛④ قسم الانتشار: زاوية مخروطية من 8 ° ~ 15 ° أنبوب مخروطي.من نهاية قسم المدخل 0.25 ~ 0.75D في نهاية حلقة الضغط ، هناك أربعة ثقوب ضغط على الأقل ، وحلقة ضغط لمقياس الضغط.بالإضافة إلى ذلك ، هناك أيضًا حلقة ضغط متعددة الفتحات تؤدي إلى مقياس الضغط في وسط الحلق.يمكن قياس فرق الضغط بين قسم المدخل والجزء الأصغر (أي قسم الحلق) بمقياس المانومتر أو بواسطة جهاز تسجيل آلي.
إدراج ميزة تصميم فنتوري
1. حجم التثبيت القصير ، سهلة التركيب ومنخفضة التكلفة.
2. خسارة ضغط صغيرة ، توفير الطاقة.
3. استقرار جيد ، يمكن استخدامه لرصد العملية.
4. ضغط تفاضلي كبير ، دقة عالية ، نطاق قياس واسع.
5. استقرار جيد ، مع خصائص الضغط التفاضلي السلس.
6. مجموعة واسعة من الاستخدام ، الغاز العام ، غاز المداخن ، غاز الفرن العالي الذي يحتوي على المزيد من الشوائب ، وما إلى ذلك ، لا يحدث الاستخدام طويل الأمد ظاهرة الانسداد.قبل وبعد قسم الأنبوب المستقيم أقصر من جهاز الاختناق القياسي ، حوالي 1.5 دي قبل وبعده.
7. مع هيكل متكامل مصحح ذاتيًا لدرجة الحرارة والضغط.
أدخل معلمات فنتوري الفنية
الضغط الاسمي | ≤2.5 ميجا باسكال |
القطر الاسمي | DN500 DN2600 |
دقة | ± 3٪ ~ ± 5٪ |
