تفاصيل المنتج:
|
| دقة: | سائل 1.0٪ ؛ هواء 1.5٪ | مواد: | SS316 |
|---|---|---|---|
| الضغط المقدر: | 4.0 ميجا باسكال (DN15، DN25، DN40، DN50) | مستوى الحماية: | IP65 |
| يولد: | السائل: 2.5-100000 لتر / ساعة ؛ الهواء: 0.07-3000 م ^ 3 / ساعة | نسبة المدى: | 10: 1 (DN≤100 مم) ؛ 5: 1 (DN> 100 مم) |
| اتصال: | برغي ، مشبك ، شفة | انتاج |: | 4 ~ 20mA ، RS485 |
| يكتب: | مقياس دوران الأنبوب المعدني | ضمان: | 12 شهر |
| تسليط الضوء: | IP65 أنبوب معدني مقياس تدفق تعويم,منطقة متغيرة تدفق الهواء مقياس الدوران,SS316 مقياس تدفق الهواء الأنبوب المعدني |
||

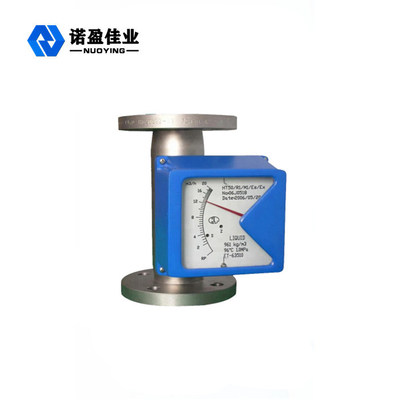

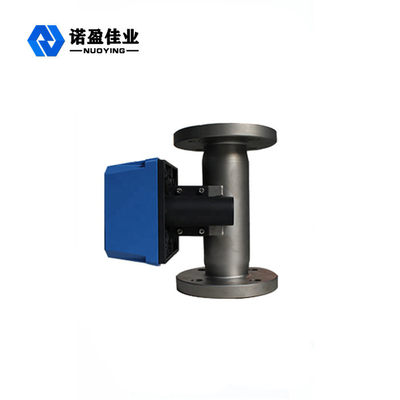

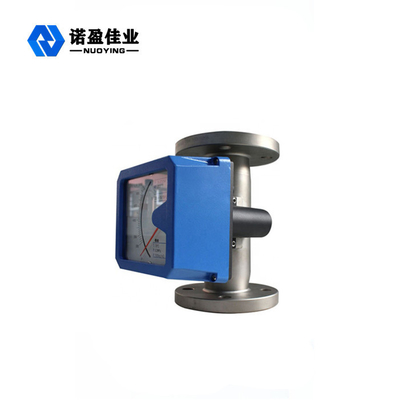

مقياس تدفق الهواء أنبوب معدني يعوم مقياس تدفق منطقة متغيرة
وصف مقياس تدفق الهواء:
يتميز مقياس دوران الأنبوب المعدني من سلسلة NYGZ-L بهيكل بسيط وتشغيل موثوق ودقة عالية ونطاق تطبيق واسع.يمكن أن تتحمل ضغوط أعلى من مقاييس الدوران الزجاجية.تحتوي أجهزة قياس التدفق من سلسلة NYGZ-L على مؤشر محلي ، ونقل كهربائي عن بعد ، وإنذار بمفتاح الحد ، ومقاومة التآكل ، ونوع السترة ، ونوع التخميد ، والأصناف المقاومة للانفجار.يستخدم على نطاق واسع في القياس والتحكم الآلي في تدفق السائل والغاز في الدفاع الوطني ، والصناعات الكيماوية ، والبترول ، والمعادن ، والطاقة الكهربائية ، وحماية البيئة ، والأدوية والصناعات الخفيفة وغيرها من الإدارات.
بعض أجزاء جهاز الكشف عن مقياس التدفق مصنوعة من مادة الفولاذ المقاوم للصدأ 1Cr18Ni9Ti ، ويمكن أيضًا أن تتكون من مواد مقاومة للتآكل مثل Cr18Ni12Mo2Ti أو F46 في المناسبات الخاصة.باستثناء المواصفات الخاصة ، يبلغ ارتفاع مقياس التدفق 250 مم.شفة التوصيل تعتمد معيار GB / T9119.8 ～ 10 ، ويمكن أيضًا تخصيصها وفقًا للمتطلبات الخاصة للمستخدمين
معلمات مقياس تدفق الهواء:
| المقياس التقني | |
| الضغط الاسمي | DN15 ، DN25 ، DN50 - 4.0 ميجا باسكال (الحد الأقصى: 20 ميجا باسكال) |
| DN80 ، DN100 ، DN150 - 1.6 ميجا باسكال | |
| DN80 - بحد أقصى 10 ميجا باسكال | |
| DN100 - حد أقصى 6.4 ميجا باسكال | |
| DN150 - حد أقصى 4.0 ميجا باسكال | |
| درجة حرارة متوسطة | المعيار: -30 ℃ ~ + 120 ℃ ، ارتفاع درجة الحرارة: 120 ℃ ~ 350 ℃ |
| نطاق القطر | DN15،25،50،80،100،150 |
| دقة | 1.0٪ |
| مزود الطاقة | 24VDC (12 ~ 36VDC) |
| اللزوجة | DN15: η <30 مللي باسكال |
| DN25: η <250 مللي باسكال | |
| DN50 ~ DN150: η <300 مللي باسكال | |
| خرج الإشارة | 4 ~ 20mADC (سلكان) ؛يسمح بروتوكول HART المرفق |
| نوع الاتصال | المعيار: اتصال شفة ، GB / T9119-2000 |
| مجموعة تدفق | السائل: 1.0-150000 لتر / ساعة ؛الغاز: 0.5-3000 متر مكعب / ساعة |
| نسبة القياس | 10: 1 ، |
| حدث الانفجار | نوع الأمان الداخلي: ExiaIICT6 |
| نوع مقاوم للهب: ExdIICT6l | |
| مادة مبللة | R1: 304،1Cr18Ni9Ti |
| Ro: 316 ، 0Cr18Ni12Mo2Ti | |
| RL: 316L ، 00Cr17Ni14Mo2Ti ؛ | |
| Ti: سبائك التيتانيوم ؛ | |
| Rp: بطانة PTFE | |
ميزات مقياس تدفق الهواء:
1. نوعان من الوسط
يمكن لمقاييس الدوران المعدنية اختبار الغاز والسائل نوعين من المتوسط.
2. نسبة التدفق الكبيرة
مقياس الدوران بنسبة تدفق كبيرة 1:10 ، وسط سائل وغاز
3- قراءة بيانات بسيطة وواضحة
نيزك التدفق مع إزاحة رقمية ميكانيكية ، مع خط مزدوج لعرض معدل التدفق والتدفق الكلي.
4. وظائف روتاميتر
مقياس الدوران للغاز مع وصلة شفة وإخراج 4-20ma اختياري ونطاق تدفق مختلف لك كمرجع.
5. تطبيق واسع
طرق التثبيت من النوع الرأسي والأفقي الأكثر ملاءمة للمناسبات المختلفة.
6. حياة طويلة واستقرار
الكل في البناء المعدني ، مصمم لقياس التآكل في درجة الحرارة والضغط المرتفعين
يمكنه تحديد نظام قياس المواد المصنوعة من الفولاذ المقاوم للصدأ ، سبائك هارت ، التيتانيوم ، PTFE.
هيكل اقتران مغناطيسي يضمن نقل البيانات ، مما يجعل الإشارة أكثر ثباتًا.
