تفاصيل المنتج:
|
| نطاق تشغيل الطاقة: | 13 ~ 35 فولت تيار مستمر | دقق في درجة حرارة العملية: | -100 درجة مئوية ~ 800 درجة مئوية |
|---|---|---|---|
| المزيد: | لا يوجد نشاط ، لا توجد أجزاء سهلة التآكل ، لا حاجة للتنظيف ، الصيانة ، التصحيح | فئة الحماية: | IP65 ، IP67 ، IP68 （اختياري) |
| عملية اتصال: | الخيط والشفة (اختياري) | درجة مقاومة للانفجار: | Exia II CT6 Ga ، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
| خرج الإشارة: | 4… 20mA / هارت / RS485 / مودبوس. | ضغط العملية: | -0.1 ~ 1.6 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال ، -0.1 ~ 6.3 ميجا باسكال |
| تسليط الضوء: | جهاز إرسال ذكي لمستوى إدخال الترددات الراديوية,جهاز إرسال مستوى دخول التردد اللاسلكي 35 VDC,مستشعر مستوى دخول خزان الغاز |
||

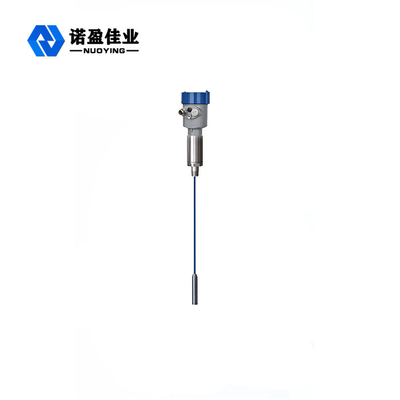

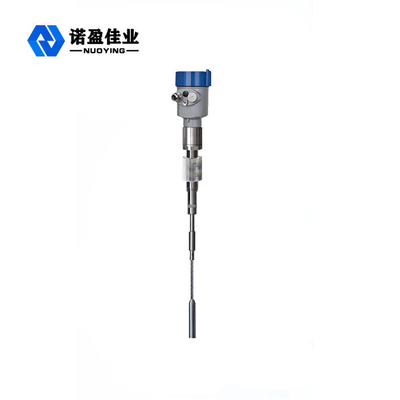

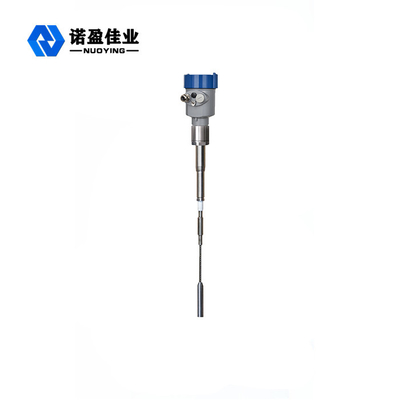

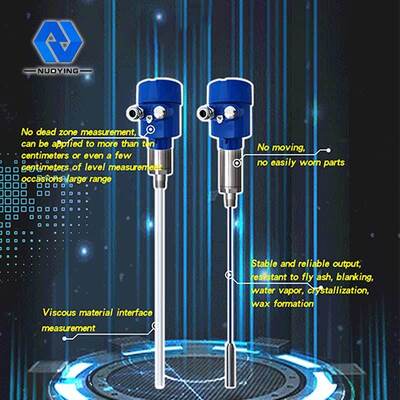

NYSP ذكي مستوى القبول RF تصميم فريد لدائرة درع القيادة
مبدأ عمل جهاز إرسال مستوى قبول الترددات اللاسلكية الذكي NYSP
مقياس مستوى دخول الترددات الراديوية هو منتج قياس مستمر للمستوى يعتمد على مبدأ قبول الترددات الراديوية. يتميز المنتج بالاستقرار العالي والحساسية العالية والتطبيق الواسع.بالمقارنة مع مقياس المستوى السعوي التقليدي ، تم اعتماد التصميم المعياري لتحقيق إعداد بسيط ومريح للعداد.بمجرد اكتمال الإعداد ، يمكن استخدام العداد بشكل طبيعي ولا تحتاج إلى صيانة مدى الحياة.يمكن للمستخدمين فهم تشغيل المعدات بشكل بديهي ، والتعامل مع المشاكل في الوقت المناسب ، في المواقف الصناعية المعقدة أيضًا آمن وموثوق.
تعد تقنية قياس دخول الترددات الراديوية نوعًا من تقنيات قياس المستوى ذات المزايا الفريدة.على الرغم من أن المفهوم مشابه جدًا لتقنية القياس بالسعة العامة ، إلا أن تقنية السماح بالترددات الراديوية تضيف دائرة DrivingShield ودائرة المروحية في الوحدة الإلكترونية ، حتى تتمكن من تحقيق القياس المنفصل للمقاومة والمفاعلة السعوية. ومفاعلة أي مادة معلقة متساوية ، لذلك يمكن قياس التأثير الناجم عن المادة المعلقة وإزالتها من الناتج الكلي عن طريق انزياح الطور للدائرة المتذبذبة.

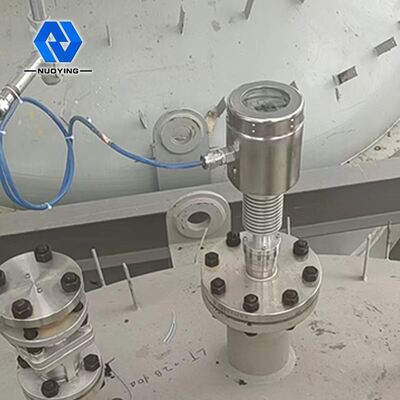

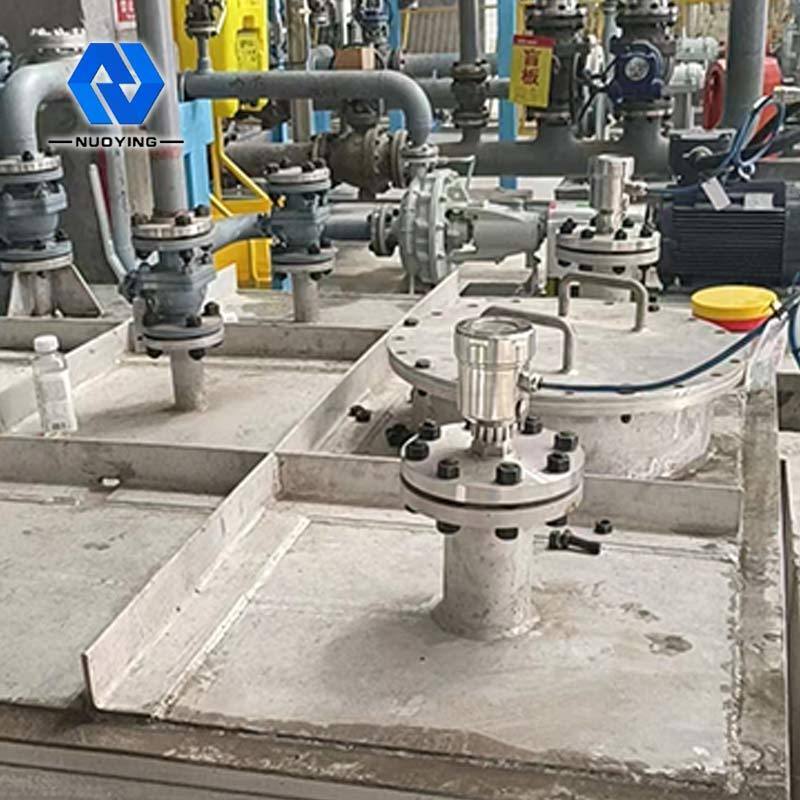

يتم تثبيت مسبار مقياس مستوى دخول الترددات الراديوية في خزان التخزين ، ويتم الحصول على تغيير إشارة التردد اللاسلكي الناجم عن تغيير المستوى من خلال المسبار.يمنع طرف درع القيادة للمسبار تيار التردد اللاسلكي من تشكيل حلقة عبر المادة المعلقة ، مما يضمن دقة قياس العداد.

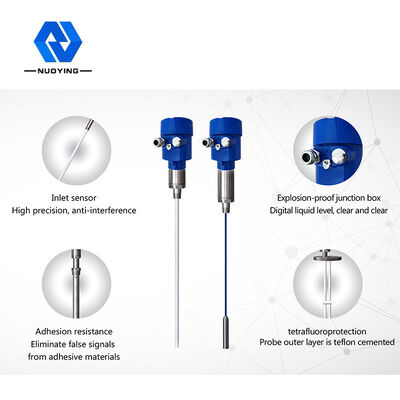

ميزات تصميمجهاز إرسال مستوى قبول الترددات اللاسلكية الذكي NYSP
◎ مضاد للتعليق: يعمل تصميم دائرة درع القيادة الفريد على تحسين القدرة المضادة للتعليق
نطاق امدادات الطاقة: نطاق عمل امدادات الطاقة: 13 ~ 35vdc
◎ درجة حرارة عملية المسبار: - 100 ~ 800 ℃
◎ لا يوجد قياس للمنطقة الميتة ، يمكن تطبيقه على مجموعة كبيرة من مناسبات قياس مستوى المواد التي تزيد عن عشرة سنتيمترات أو حتى عدة سنتيمترات
يمكن أن يصل أقصى مدى للقياس إلى مئات الأمتار ، بل وحتى مئات الأمتار
◎ يعد قياس واجهة المواد اللزجة ميزة كبيرة لهذه الأداة
◎ خرج مستقر وموثوق ، مقاوم للرماد المتطاير ، والمواد المتساقطة ، وبخار الماء ، والتبلور والشمع
◎ لا توجد حركة ، ولا توجد أجزاء سهلة الارتداء ، ولا توجد تنظيف وصيانة وتصحيح منتظم
المعايير الفنية

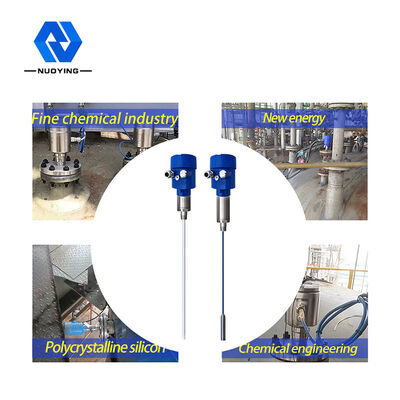

| تطبيق نموذجي | سائل (تآكل ، موصلية ، ثابت عازل منخفض ، تقليب ، واجهة ، تجفيف كهربائي ، لزوجة ، بئر عميق ، نطاق واسع للغاية ومناسبات أخرى) |
| الغبار (الموصلية ، مسحوق العزل ، إلخ.) | |
| صلب (موصلية ، عازلة ، مادة صلبة عازلة لدرجة الحرارة العالية للغاية ، إلخ.) | |
|
موديل المنتج
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
شكل الهوائي
|
كابل ناعم ، كابل ناعم معزول ، كابل لين غير معزول ، قضيب صلب ، قضيب صلب معزول ، قضيب صلب معزول في كلا الطرفين ، قضيب صلب أسطواني |
| مادة الهوائي | PTFE، 304316 |
| نطاق القياس | 3 م ، 20 م (بئر عميق يمكن أن يقيس مئات الأمتار ويمكن تخصيصه) |
| الطول الموجي | 635-650 ملم |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC |
|
خرج إشارة |
4 ... 20mA / HART / RS485 / Modbus…. |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -100 ~ + 200 درجة مئوية ، -40 ~ + 260 درجة مئوية ، -50 ~ + 500 درجة مئوية |
| ضغط العملية |
-0.1 ~ 1.6 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال ، -0.1 ~ 6.3 ميجا باسكال |
| عملية اتصال | سن اللولب ، شفة (اختيار) |
| الواجهة الكهربائية | M20 * 1.5 ، ½ ″ NPT |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
