تفاصيل المنتج:
|
| نموذج: | NY3051 | تطبيق نموذجي: | سائل ، غاز ، بخار |
|---|---|---|---|
| نطاق القياس: | URL الحد الأعلى (0.006-40) | مزود الطاقة: | 24VDC |
| درجة حرارة البيئة: | -40 ℃ ~ + 85 ℃ | درجة حرارة العملية: | -25 ℃ ~ + 125 ℃ (> + 125 ℃ يمكن تخصيصها) |
| تأثير القوة: | <0.005٪ / v | ملء السائل: | زيت السيليكون (اختياري) |
| تسليط الضوء: | جهاز إرسال ضغط السائل القابل للتعديل,جهاز إرسال الضغط التفاضلي بالبخار,جهاز إرسال مستشعر الضغط 24VDC |
||

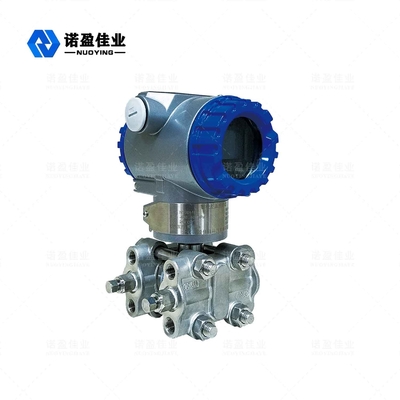

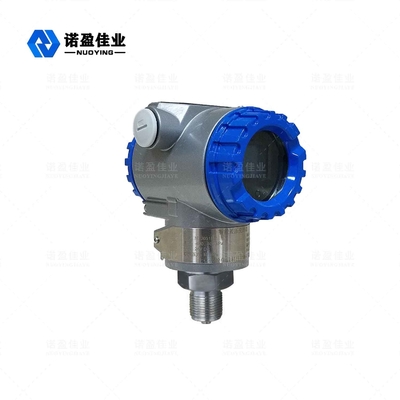

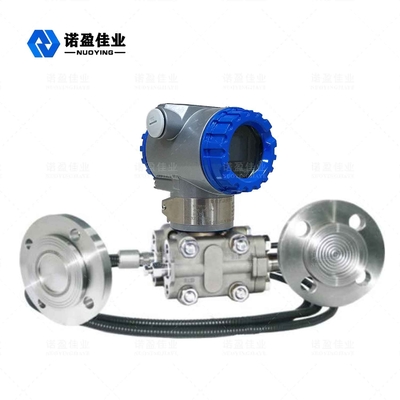

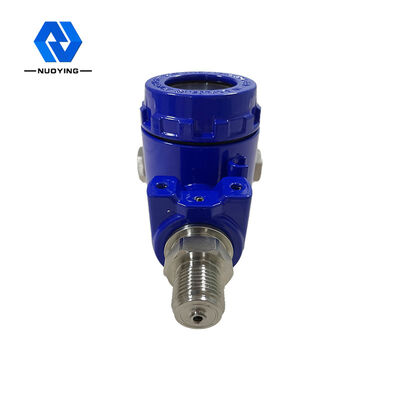

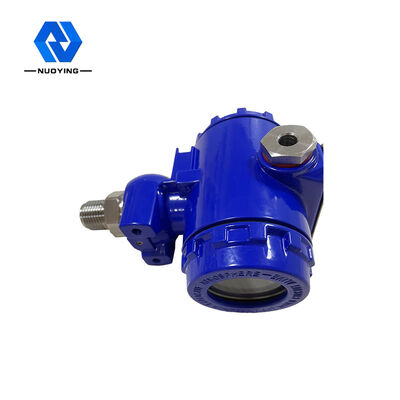

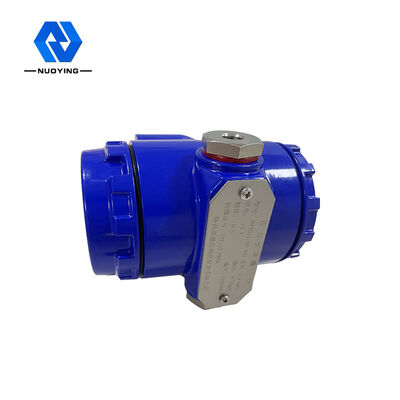

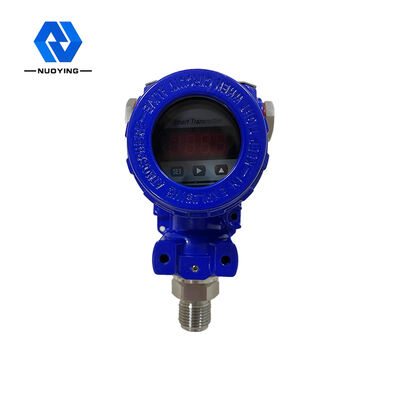

عالية الدقة NY3051 جهاز إرسال مستشعر الضغط السائل بخار الغاز
NY3051 مبدأ عمل جهاز الإرسال بمستشعر الضغط القابل للتعديل
يحتوي جهاز إرسال الضغط / الضغط التفاضلي الذكي من سلسلة NP3051 على مجموعة استشعار سعة متغيرة تسمى غرفة "δ" ، انظر الشكل أدناه ،مع التشخيص الذاتي المستمر والتعويض الخطي ووظيفة الضبط الرقمي.ينتقل ضغط العملية من خلال الغرفة "δ" على جانبي الحجاب الحاجز المعزول ، وملء السائل إلى الغرفة "δ" إلى الحجاب الحاجز المركزي.يمكن تحقيق الضبط المحلي لموضع الصفر والمدى ، ويمكن أيضًا تحقيق التعديل عن بُعد بواسطة جهاز التحكم اليدوي عن بُعد أو الكمبيوتر.الحجاب الحاجز المركزي هو عنصر مرن للتوتر ، ينتج عنه إزاحة تشوه مقابلة لاختلاف الضغط بين الجانبين المؤثرين عليه ،يمكن تحديد ناتج الجذر الخطي أو التربيعي وفقًا للتطبيقات المختلفة.ويتحول هذا الإزاحة إلى السعة التفاضلية المتكونة على لوحة عمود المكثف.يمكن ضبط وقت التخميد على التغيير بين 0.1 ~ 16 ثانية.يتم تحويل السعة التفاضلية إلى إشارة خرج قياسية بواسطة دائرة إلكترونية.يمكن تحقيق تحويل وحدة قيمة الضغط بين KPa ، Pa ، InH20 bar ، إلخ.
المعلمات التقنية لجهاز الإرسال بمستشعر الضغط NY3051
| تطبيق نموذجي | السائل والغاز والبخار |
| نطاق القياس | URL الحد الأعلى (0.006-40) |
| مزود الطاقة | 24VDC |
| درجة حرارة البيئة | -40℃~ + 85 درجة |
| درجة حرارة العملية | -25℃~ + 125 ℃ (> + 125 ℃ يمكن تخصيصها) |
| تأثير القوة | <0.005٪ / v |
| ملء السائل | زيت السيليكون (اختياري) |
| تأثيرات الاهتزاز | <± 1٪ من النطاق الأقصى (60 150 هرتز ، g = 9.8 متر / ثانية 2 ، في أي اتجاه) |
| مستوى الدقة | 0.1 درجة |

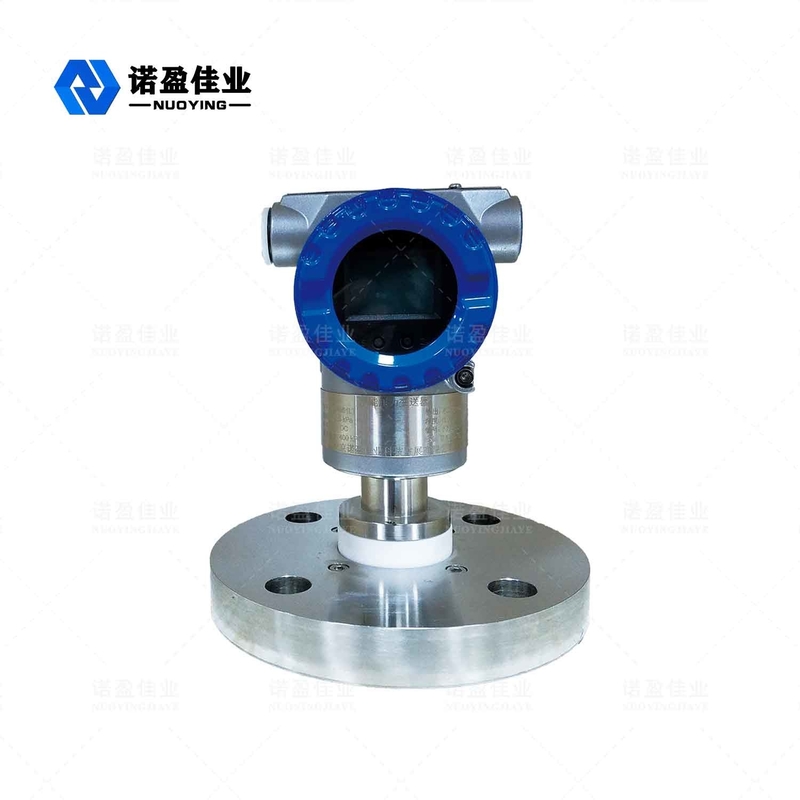

| عملية اتصال | شفة (اختياري) |
| مستوى الحماية | IP65 (اختياري) |
| درجة مقاومة للانفجار | Exia II CT6 (اختياري) |
ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين!
