تفاصيل المنتج:
|
طلب: | سائل / غاز / بخار | رقم المنتج.: | NP-93420-IB / -IF / -IX / -IC / -IT / -IQ / -II / -III |
---|---|---|---|
قياس الضغط: | 0 ~ 5KPa ~ 3.5MPa / 0 ~ 0.1KPa ~ 2MPa | ضغط الختم: | 0 ~ 7 كيلو باسكال ~ 100 ميجا باسكال |
ضغط مطلق: | 0 ~ 20 كيلو باسكال ~ 35 ميجا باسكال | مادة الحجاب الحاجز: | 316 لتر (اختياري) |
دقة: | 0.1 / 0.2 درجة | مزود الطاقة: | 24VDC |
انتاج |: | 4 ... 20mA / HART / RS485 / مودبوس ... | عرض: | LCD (اختياري) |
تسليط الضوء: | 24VDC جهاز إرسال مستشعر ضغط الحجاب الحاجز,جهاز إرسال ضغط الغشاء السائل,جهاز إرسال مستشعر ضغط الغاز بمقدار 0.2 درجة |

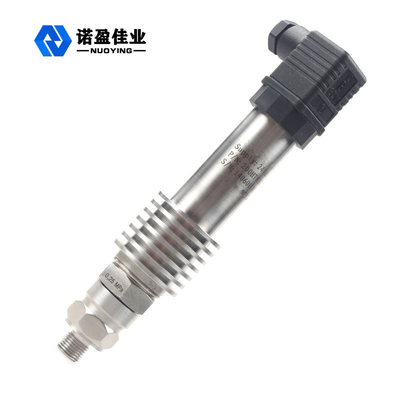

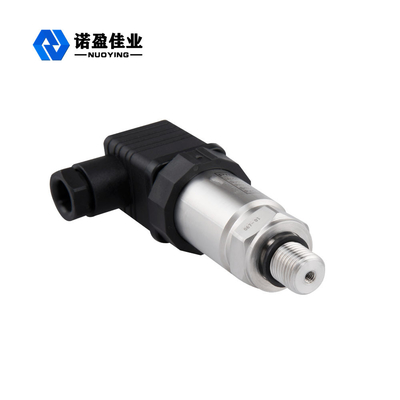

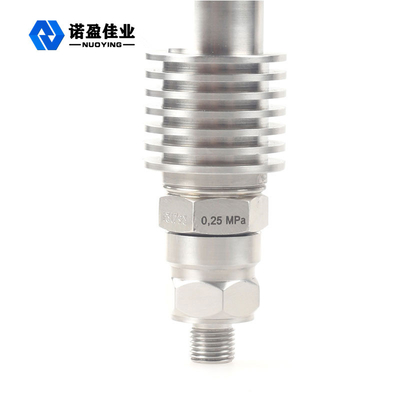

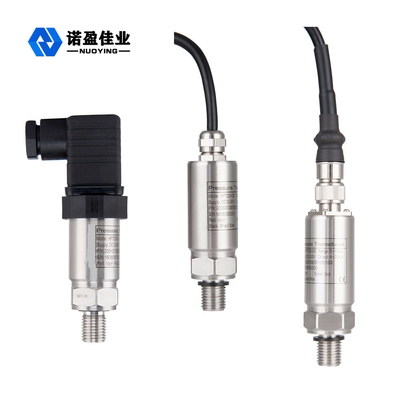

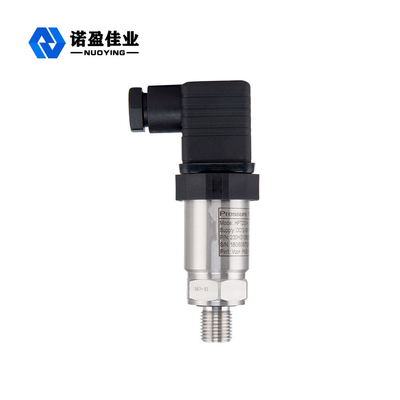

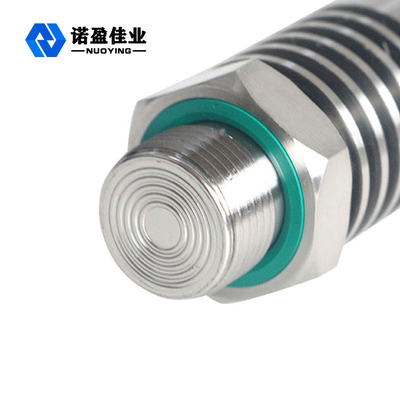

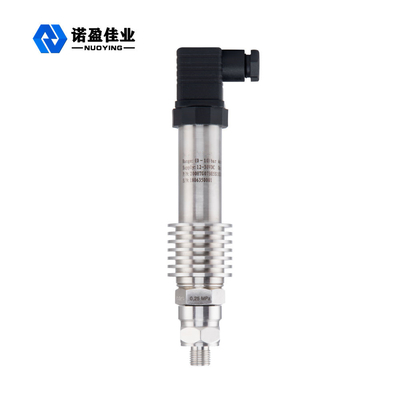

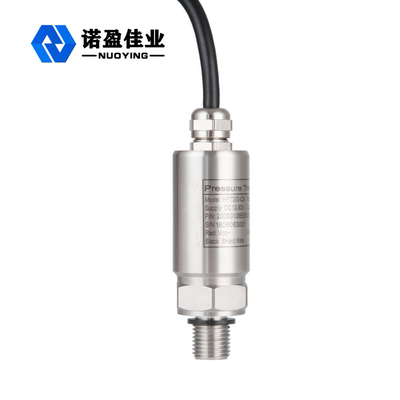

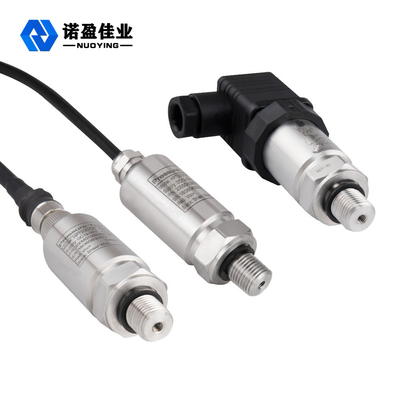

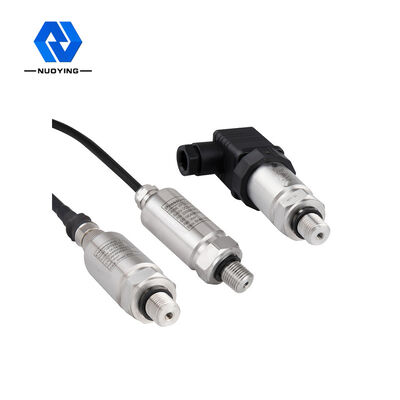

جهاز إرسال مستشعر غشاء ضغط عالي الأداء للغاز السائل 24VDC 0.1 / 0.2 درجة
إن مستشعرات ضغط السيليكون المنتشر من سلسلة NP93420 عبارة عن رقائق مستوردة ، بعد تصميم هيكلي دقيق ، ومعالجة الإشارات وتجميعها ، ووفقًا صارمًا للمعايير الوطنية للاختبار وإنتاج جيل جديد من مستشعرات الضغط.تتميز سلسلة المنتجات بإخراج مستقر وحساسية ودقة عالية وخصائص درجة حرارة جيدة وقدرة قوية على مقاومة التداخل.
مبدأ العمل
سلسلة NP93420 هي استخدام تأثير أشباه الموصلات المقاومة للحرارة وتقنية المعالجة الميكانيكية الدقيقة ، في شريحة محددة من السيليكون أحادي البلورية ، مصنوعة من الطباعة الحجرية ، والانتشار ، وما إلى ذلك على تقنية أشباه الموصلات - جسر ويتستون ، وتشكيل الحجاب الحاجز الحساس ، عند إنتاج قوة خارجية ، تتغير المقاومة ، مما يجعل مقاومة ذراع الجسر تتغير (زوج أكبر من أصغر) في إخراج إشارة جهد الإثارة ، من خلال تعويض درجة حرارة الكمبيوتر ، وتعديل مقاومة الليزر ، وتضخيم الإشارة وطرق المعالجة الأخرى واكتشاف التجميع الصارم والمعايرة والعمليات الأخرى ، والضغط يتم إنتاج جهاز إرسال بإشارة خرج قياسية.
ميزة التصميم
• الإخراج مستقر ، والحساسية عالية ، وتأثير التداخل والضوضاء صغير نسبيًا ، والتكلفة المقابلة لدائرة مكبر الصوت ، ويتم تحسين الدقة بشكل كبير.
• دارة V / I متكاملة خاصة ، أجهزة طرفية أقل ، موثوقية عالية ، صيانة بسيطة ، سهلة ، صغيرة الحجم ، خفيفة الوزن ، تركيب وتصحيح أخطاء مريحة للغاية.
• غلاف مصبوب من سبائك الألومنيوم ، عزل ثلاثي الأطراف ، طبقة واقية للرذاذ الكهروستاتيكي ، متين.
• 4-20mA DC إرسال إشارة ثنائية السلك ، قدرة قوية ضد التداخل ، مسافة نقل طويلة.
• LED ، LCD ، رأس المؤشر بثلاثة مؤشرات ، القراءة الميدانية مريحة للغاية.يمكن استخدامه لقياس الوسائط اللزجة والبلورية والمسببة للتآكل.
• يستخدم جهاز إرسال ضغط السيليكون المنتشر في المجالات الخطرة والمتفجرة.يتميز المنتج بخصائص التيار المنخفض والجهد المنخفض واستهلاك الطاقة المنخفض.إنه منتج آمن ومقاوم للانفجار ، ومجهز بشهادة مقاومة للانفجار.
• استخدام مادة الفولاذ المقاوم للصدأ وهيكل الحماية الخاص ، ومضخم البرق ، ومضاد التداخل ، والجهد المضاد ، والتيار الزائد وسلسلة من وسائل الحماية ، وتحسين قدرة الختم الموثوقة والمضادة للتآكل وبيئة العمل القاسية ، مناسب تمامًا لاحتياجات القياس والتحكم في المجال الصناعي العام.
المعايير الفنية
طلب | السائل والغاز والبخار | |||
رقم المنتج. | NP-93420-IB / -IF / -IX / -IC / -IT / -IQ / -II / -III | |||
نطاق القياس | URL الحد العلوي | |||
قياس الضغط | ضغط الختم | ضغط مطلق | قياس الضغط | |
0 ~ 5 كيلو باسكال ~ 3.5 ميجا باسكال | 0 ~ 7 كيلو باسكال ~ 100 ميجا باسكال | 0 ~ 20 كيلو باسكال ~ 35 ميجا باسكال | 0 ~ 0.1KPa ~ 2MPa | |
مادة الحجاب الحاجز | 316 لتر (اختياري) | |||
درجة الدقة | 0.1 / 0.2 درجة | |||
مزود الطاقة | 24VDC | |||
انتاج | | 4 ... 20mA / HART / RS485 / مودبوس ... | |||
درجة حرارة البيئة | -40 ~ + 85 درجة | |||
درجة حرارة العملية | -25 ~ + 125 ℃ (> + 125 ℃ يمكن تخصيصها) | |||

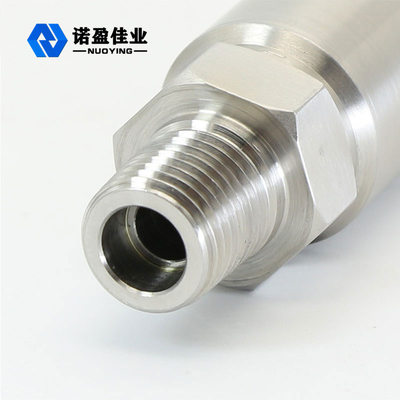

اتصال | ملولب ، شفة (اختياري) | |||
وقت التخميد | 0.1 ~ 16 ثانية قابل للتعديل | |||
السماح بالحمل الزائد |
≤ نطاق مصنّف 2 مرات |
|||
عرض | LCD (اختياري) | |||
مستوى الحماية | IP67 | |||
درجة مقاومة للانفجار | Exia ⅡCT6 Ga ، ExdⅡCT6 جيجابايت |
