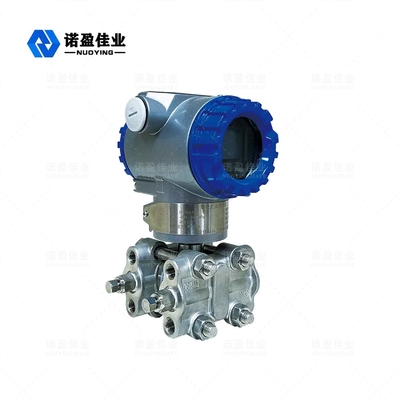

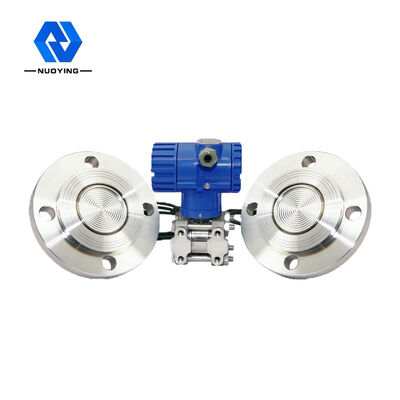

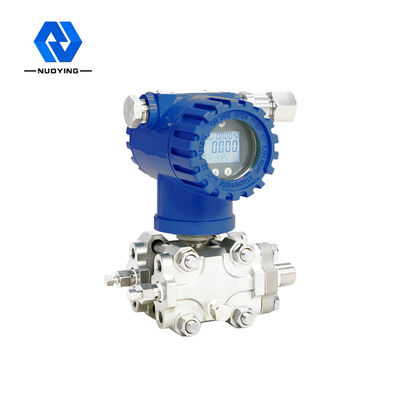

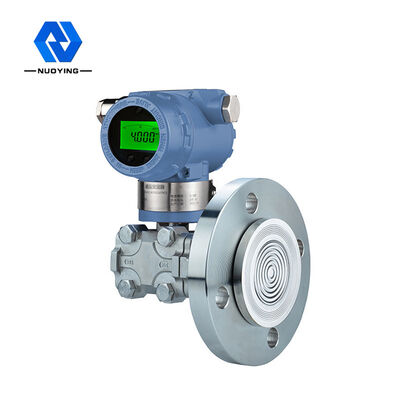

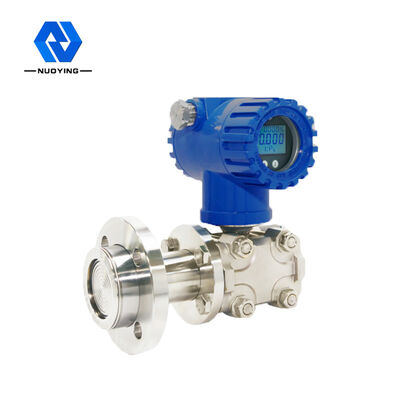

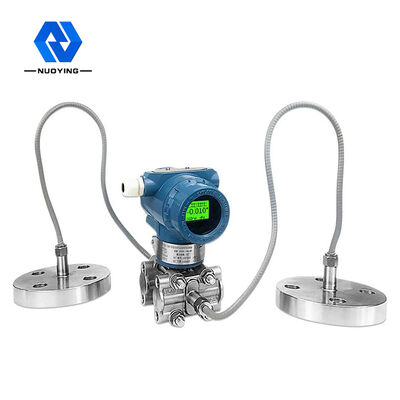

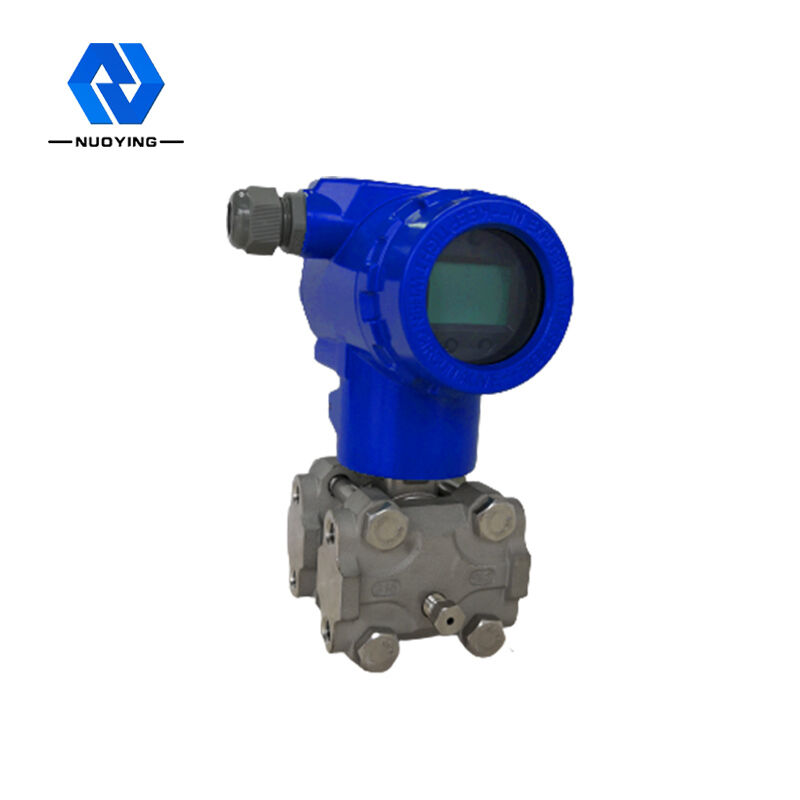

تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل ، غاز ، بخار | نماذج المنتج: | NY3051 |
|---|---|---|---|
| ملء السائل: | زيت السيليكون ، زيت خامل قابل للتحديد） | مادة الحجاب الحاجز: | يمكن تخصيص سبيكة 316L 、 Ha C （ |
| درجة الدقة: | 0.025-0.075.0.1-0.2 | خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... |
| درجة الحرارة المحيطة: | -40 ~ + 85 درجة | درجة حرارة العملية: | -25 ~ + 125 ℃ (> 125 ℃ يمكن تخصيصها) |
| تسليط الضوء: | جهاز إرسال الضغط التفاضلي للزيت الخامل,جهاز إرسال الضغط للحماية من انقطاع التيار الكهربائي 20mA,جهاز إرسال الضغط التفاضلي 316L |
||
وظيفة حماية جهاز الإرسال بالضغط التفاضلي عالية الدقة
مبدأ العملمن مرسل الضغط التفاضلي
يحتوي جهاز إرسال الضغط / الضغط التفاضلي الذكي من سلسلة NY3051 على مكون استشعار سعة متغير يسمى غرفة "" (انظر الشكل أدناه) ، ويتم نقل ضغط العملية من خلال أغشية العزل "σ" على جانبي الحجرة وسوائل الملء إلى "" ، الحجاب الحاجز المركزي للغرفة.الحجاب الحاجز المركزي هو عنصر مرن مشدود ينتج عنه إزاحة تشوه مقابلة لاختلاف الضغط على كلا الجانبين المؤثرين عليه ، ويتحول هذا الإزاحة إلى سعة تفاضلية متكونة على لوحة المكثف.يتم تحويل السعة التفاضلية إلى إشارة خرج قياسية بواسطة دائرة إلكترونية.
ميزة التصميممن مرسل الضغط التفاضلي
دقة عالية واستقرار جيد
◎ مع التشخيص الذاتي المستمر والتعويض الخطي ووظائف الضبط الرقمي ؛
◎ يمكن تحقيق الضبط المحلي لموضع الصفر والمدى ، ويمكن أيضًا تحقيق الضبط عن بُعد من خلال مشغل يدوي عن بُعد وجهاز كمبيوتر ؛
يمكن اختيار ناتج الجذر الخطي أو التربيعي وفقًا لتطبيقات مختلفة ؛
◎ يمكن ضبط وقت التخميد للتغيير بين 0.1 و 16 ثانية ؛
يمكن تحويل وحدة قيمة الضغط بين kPa ، PA ، inh2o ، بار ، إلخ
◎ يمكن ضبط أوضاع الفشل والأمان عن طريق تبديل مفتاح الفشل / الأمان
◎ لها أوضاع نقطة واحدة ومتعددة النقاط ومتفجرة
◎ لديه وظيفة حماية انقطاع التيار الكهربائي ، ويمكنه حفظ بيانات العمل تلقائيًا عند انقطاع التيار الكهربائي ؛
◎ مكونات صلبة ، لوحات دوائر مطبوعة مدمجة ، صغيرة ، خفيفة ، قوية ومقاومة للزلازل ؛
◎ حماية زائدة جيدة في اتجاه واحد
المعايير الفنيةمن مرسل الضغط التفاضلي
| تطبيق نموذجي | سائل ، غاز ، بخار | ||||||||
|
موديل المنتج |
NY3051 | ||||||||
| نطاق القياس | URL الحد العلوي | ||||||||
| شفرة | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
| ملء السائل | زيت السيليكون ، زيت خامل (قابل للتحديد) | ||||||||
| مادة الحجاب الحاجز | 316L ، سبيكة Ha C (يمكن تخصيصها) | ||||||||
| درجة الدقة | 0.025،0.075،0.1،0.2 | ||||||||
| مزود الطاقة | 24VDC | ||||||||
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... | ||||||||
| درجة الحرارة المحيطة | -40 ~ + 85 درجة | ||||||||
| درجة حرارة العملية | -25 ~ + 125 ℃ (> 125 ℃ يمكن تخصيصها) | ||||||||
| عملية اتصال | سن اللولب ، شفة (اختيار) | ||||||||
| وقت التخميد | 0.1 ~ 16 ثانية قابل للتعديل | ||||||||
| العرض الميداني | شاشة LCD (قابلة للتحديد) | ||||||||
| مستويات الحماية | IP67 | ||||||||
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) | ||||||||
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
