تفاصيل المنتج:
|

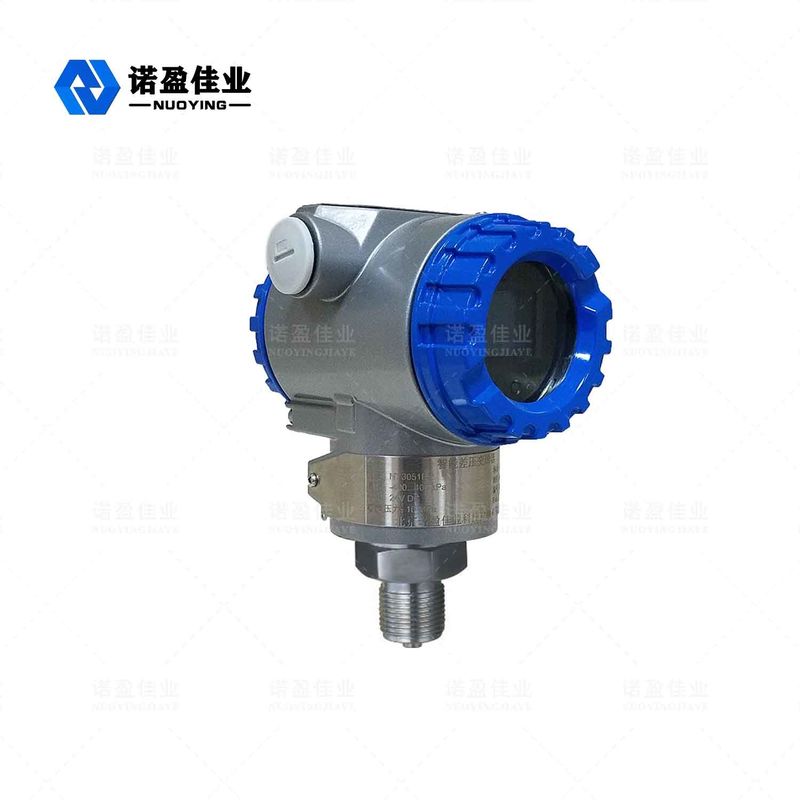

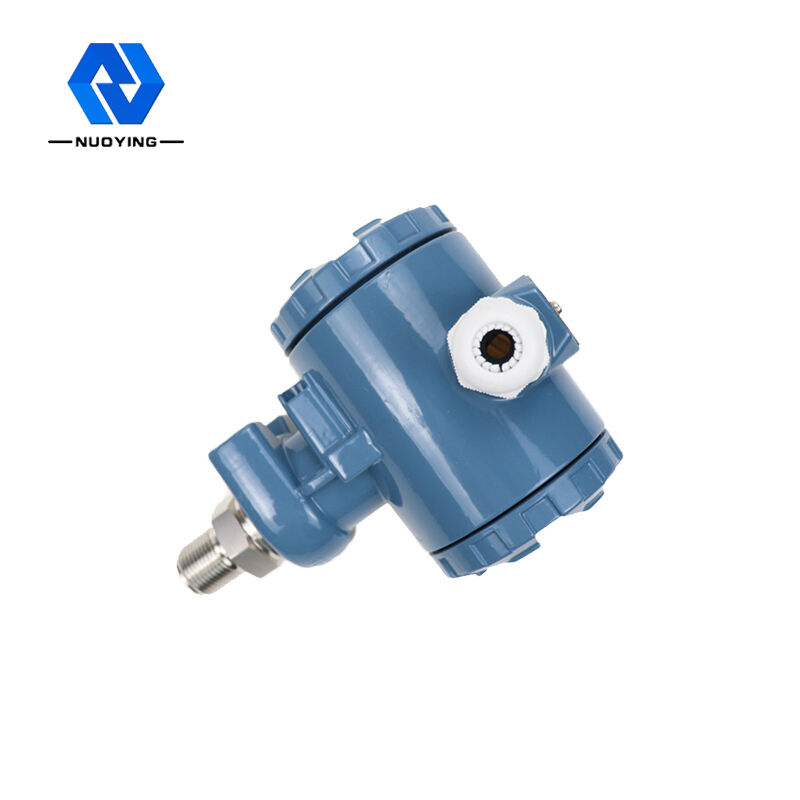

تطبيق نموذجي: | سائل | نماذج المنتج: | NY3051B |
---|---|---|---|
ملء السائل: | زيت السيليكون | مادة الحجاب الحاجز: | 316 لتر |
درجة الدقة: | 0.025-0.075 | خرج الإشارة: | 4 ... 20mA |
درجة الحرارة المحيطة: | -40 ~ + 85 درجة | درجة حرارة العملية: | -25 ~ + 125 ℃ (> 125 ℃ يمكن تخصيصها) |
تسليط الضوء: | طريقة واحدة لضغط حماية الحمولة الزائدة,مرسل مستشعر الضغط التفاضلي 316L,مرسل الضغط التفاضلي السائل |
استقرار جيد للضغط التفاضلي أحادي الاتجاه للحماية من الحمل الزائد

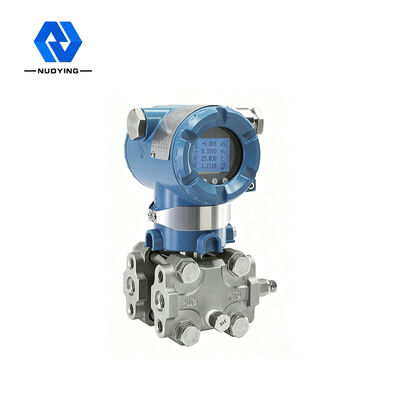

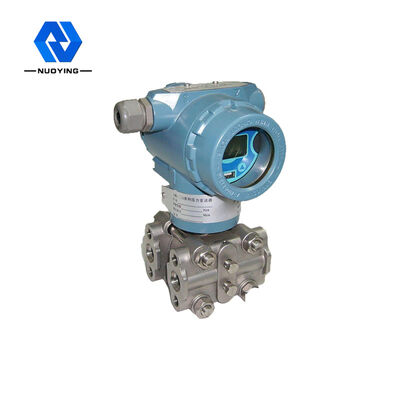

مبدأ العملمن مرسل الضغط التفاضلي
تحتوي أجهزة إرسال الضغط / الضغط التفاضلية الذكية من سلسلة NY3051 على مكون استشعار بسعة متغيرة ، تسمى غرفة "σ" (انظر الشكل أدناه).ينتقل ضغط العملية إلى الحجاب الحاجز المركزي للغرفة "σ" من خلال الحجاب الحاجز المعزول على جانبي الغرفة "σ" والسائل الملء.الحجاب الحاجز المركزي هو عنصر مرن مشدود ، ينتج عنه إزاحة تشوه تقابل فرق الضغط بين الجانبين المؤثرين عليه ، ويتحول هذا الإزاحة إلى سعة تفاضلية تكونت على اللوحة السعوية.تحويل السعة التفاضلية إلى إشارة خرج قياسية بواسطة دائرة إلكترونية.
ميزة التصميممن مرسل الضغط التفاضلي
دقة عالية واستقرار جيد
مع التشخيص الذاتي المستمر والتعويض الخطي ووظائف الضبط الرقمي
◎ يمكنك ضبط الصفر والنطاق محليًا ، أو عن بُعد باستخدام عامل تشغيل يدوي عن بُعد أو كمبيوتر.
◎ يمكنك اختيار الإخراج الخطي أو الجذر ، اعتمادًا على التطبيق.
◎ يمكن ضبط وقت التخميد بين 0.1 ~ 16 ثانية ؛
◎ يمكنها تحقيق تحويل وحدات قيمة الضغط بين KPa ، Pa ، Inh2o ، Bar ، إلخ
◎ يمكنك ضبط أوضاع الفشل والأمان من خلال تبديل مفتاح الفشل / الأمان.
◎ لها أوضاع نقطة واحدة ومتعددة النقاط ومتفجرة
◎ لديه وظيفة حماية انقطاع التيار الكهربائي ، ويمكنه حفظ بيانات العمل تلقائيًا عند انقطاع التيار الكهربائي ؛
◎ مكونات صلبة ، لوحات دوائر مطبوعة مدمجة ، صغيرة ، خفيفة ، قوية ومقاومة للزلازل ؛
◎ حماية زائدة جيدة في اتجاه واحد
المعايير الفنيةمن مرسل الضغط التفاضلي
تطبيق نموذجي | سائل ، غاز ، بخار | ||||||||
موديل المنتج |
NY3051 | ||||||||
نطاق القياس | URL الحد العلوي | ||||||||
شفرة | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL (MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
ملء السائل | زيت السيليكون ، زيت خامل (قابل للتحديد) | ||||||||
مادة الحجاب الحاجز | 316L ، سبيكة Ha C (يمكن تخصيصها) | ||||||||
درجة الدقة | 0.025،0.075،0.1،0.2 | ||||||||
مزود الطاقة | 24VDC | ||||||||
خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... | ||||||||
درجة الحرارة المحيطة | -40 ~ + 85 درجة | ||||||||
درجة حرارة العملية | -25 ~ + 125 ℃ (> 125 ℃ يمكن تخصيصها) | ||||||||
عملية اتصال | سن اللولب ، شفة (اختيار) | ||||||||
وقت التخميد | 0.1 ~ 16 ثانية قابل للتعديل | ||||||||
العرض الميداني | شاشة LCD (قابلة للتحديد) | ||||||||
مستويات الحماية | IP67 | ||||||||
درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
