تفاصيل المنتج:
|
تطبيق نموذجي: | سائل | نماذج المنتج: | NP-93420-IB |
---|---|---|---|
مادة الحجاب الحاجز: | يمكن تخصيص 316L | وقت التخميد: | 0.1 ~ 16 ثانية قابل للتعديل |
درجة الدقة: | 0.1-0.2 | خرج الإشارة: | 4 ... 20mA \ RS485 / مودبوس ... |
الزائد المسموح به: | ≤2 مرات من النطاق المقدر | العرض الميداني: | شاشة LCD (قابلة للتحديد) |
تسليط الضوء: | جهاز إرسال مستشعر ضغط الختم,جهاز إرسال الضغط المضاد للتآكل,جهاز إرسال ضغط السائل RS485 |

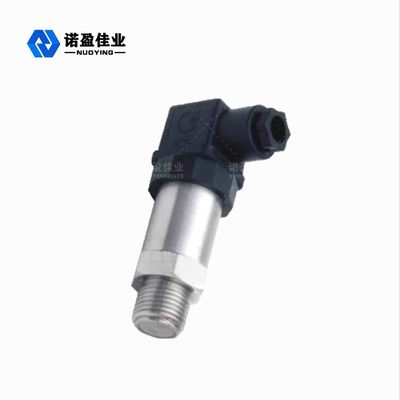

عالية الضغط المرسل الختم ومكافحة التآكل
مبدأ العملمن مرسل الضغط
تستخدم سلسلة NP93420 التأثير المقاوم للضغط لأشباه الموصلات وتقنية التصنيع الدقيق لإنشاء جسور ويتستون على الاتجاه البلوري المحدد لرقاقة السيليكون أحادية البلورة باستخدام عمليات أشباه الموصلات مثل الطباعة الحجرية الضوئية والانتشار لتشكيل فيلم حساس.عندما تتعرض لقوة خارجية ، فإنها ستتغير قليلاً ، وستتغير المقاومة ، بحيث تتغير مقاومة ذراع الجسر (سيصبح أحد الزوجين أكبر ويصبح الزوج الآخر أصغر) لإثارة خرج إشارة الجهد.من خلال تعويض درجة حرارة الكمبيوتر ، وتعديل مقاومة الليزر ، وتضخيم الإشارة وطرق المعالجة الأخرى ، بالإضافة إلى الكشف الصارم عن التجميع والمعايرة والعمليات الأخرى ، يتم إنتاج جهاز إرسال الضغط بإشارة خرج قياسية.

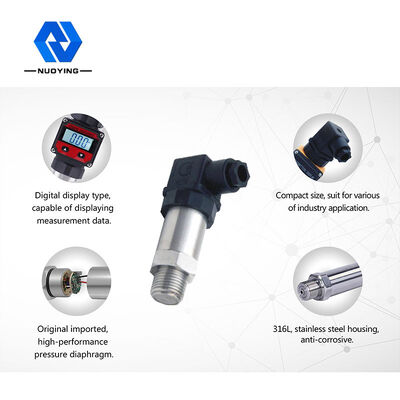

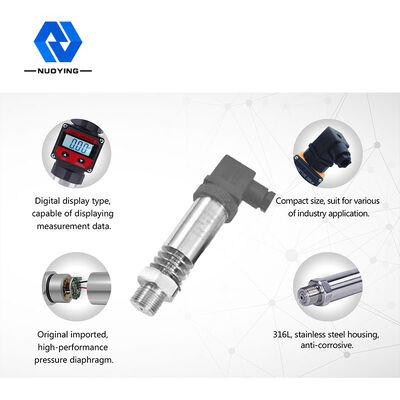

ميزة التصميممن مرسل الضغط

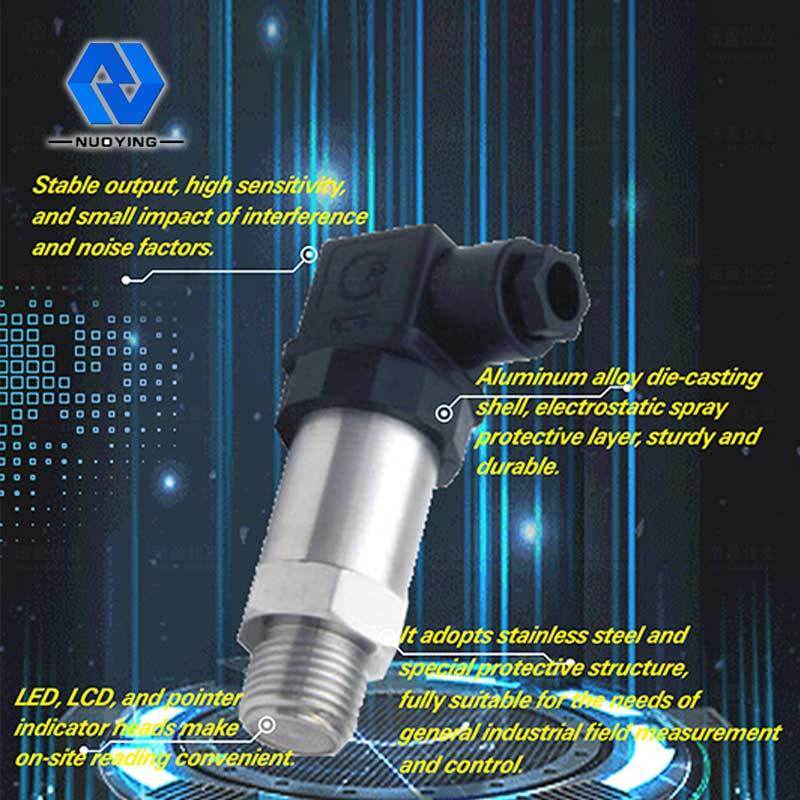

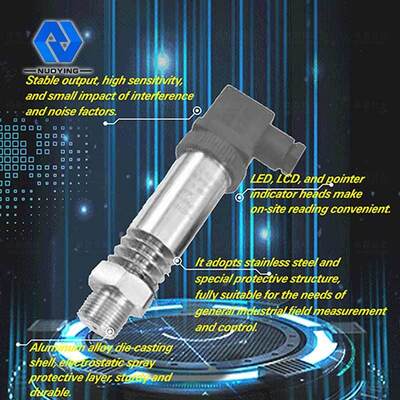

◎ الإخراج مستقر ، والحساسية عالية ، وتأثير التداخل والضوضاء صغير نسبيًا ، ويتم تقليل التكلفة المقابلة لدائرة مكبر الصوت ، وتحسين الدقة بشكل كبير.
◎ دارة V / I متكاملة خاصة ، أجهزة طرفية أقل ، موثوقية عالية ، صيانة بسيطة وسهلة ، حجم صغير ، وزن خفيف ، تركيب وتصحيح مناسبين للغاية.
◎ غلاف من سبائك الألومنيوم المصبوب ، عزل ثلاثي الأطراف ، طبقة واقية للرذاذ الكهروستاتيكي ، قوي ودائم.
◎ 4-20mA DC نقل إشارة ثنائي السلك ، قدرة قوية ضد التداخل ومسافة نقل طويلة
◎ LED وشاشات الكريستال السائل والمؤشرات تجعلها مريحة للغاية للقراءة في الموقع.يمكن استخدامه لقياس الوسائط اللزجة والبلورية والمسببة للتآكل.
◎ عند استخدامه في المجالات الخطرة والمتفجرة ، يتم استخدام جهاز إرسال ضغط السيليكون المنتشر.يتميز المنتج بخصائص التيار المنخفض والجهد المنخفض واستهلاك الطاقة المنخفض.إنه منتج آمن ومقاوم للانفجار ومجهز بشهادة مقاومة للانفجار
◎ مواد الفولاذ المقاوم للصدأ وهياكل الحماية الخاصة ، بالإضافة إلى سلسلة من تدابير الحماية مثل الحماية من الصواعق ، ومقاومة التداخل ، والجهد المضاد والتيار الزائد لدائرة التضخيم ، وتحسين قدرة الختم الموثوق به ومقاومة التآكل والمضادة بيئة عمل قاسية ، وتلبية كاملة لاحتياجات القياس والتحكم في المجال الصناعي العام
المعايير الفنيةمن مرسل الضغط

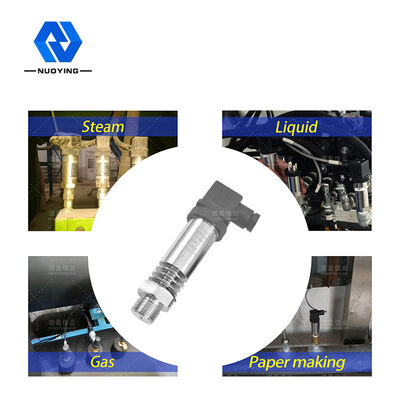

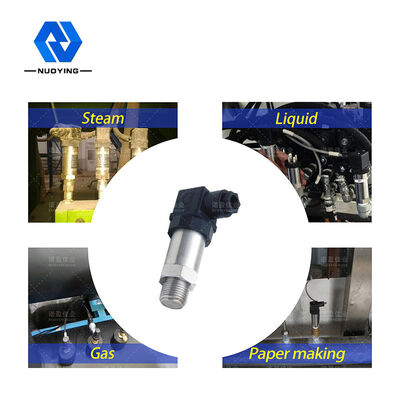

تطبيق نموذجي | سائل ، غاز ، بخار | |||
موديل المنتج |
NP-93420-IB / -IF / -IX / -IC / -IT / -IQ / -II / -III | |||
نطاق القياس | URL الحد العلوي | |||
قياس الضغط | ضغط مقياس الختم | ضغط مطلق | قياس الضغط | |
0 ~ 5 كيلو باسكال ~ 3.5 ميجا باسكال | 0 ~ 7 كيلو باسكال ~ 100 ميجا باسكال | 0 ~ 20 كيلو باسكال ~ 35 ميجا باسكال | 0 ~ 0.1KPa ~ 2MPa | |
مادة الحجاب الحاجز | 316L (يمكن تخصيصها) | |||
درجة الدقة | 0.1،0.2 | |||
مزود الطاقة | 24VDC | |||
خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... | |||
درجة الحرارة المحيطة | -40 ~ + 85 درجة | |||
درجة حرارة العملية | -25 ~ + 125 ℃ (> 125 ℃ يمكن تخصيصها) | |||
عملية اتصال | سن اللولب ، شفة (اختيار) | |||
وقت التخميد | 0.1 ~ 16 ثانية قابل للتعديل | |||
الزائد المسموح به | ≤2 مرات من النطاق المقدر | |||
العرض الميداني | شاشة LCD (قابلة للتحديد) | |||
مستويات الحماية | IP67 | |||
درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
