تفاصيل المنتج:
|
| تطبيق نموذجي: | الغاز السائل والبخار | نماذج المنتج: | NP-93420-IF |
|---|---|---|---|
| درجة مقاومة للانفجار: | Exia II CT6 Ga ， Exd II CT6 Gb انظر الشهادة للحصول على التفاصيل） | مستويات الحماية: | IP67 |
| عملية اتصال: | موضوع المسمار ، شفة ، للاختيار ، | خرج الإشارة: | 4 ... 20mA |
| درجة حرارة العملية: | -25 ~ + 125 ℃ (> 125 ℃ يمكن تخصيصها) | مزود الطاقة: | 24VDC |
| تسليط الضوء: | جهاز إرسال مستشعر ضغط الحجاب الحاجز IP67,جهاز إرسال مستشعر ضغط الخيط اللولبي,جهاز إرسال مستوى السائل للضغط 20mA |
||
جهاز إرسال الضغط الأصلي المستوردة غشاء ضغط عالي الأداء
مبدأ العملمن مرسل الضغط
تستخدم سلسلة NP93420 التأثير المقاوم للضغط لأشباه الموصلات وتقنية المعالجة الدقيقة لتصنيع جسر ويتستون على اتجاه بلوري محدد لرقاقة سيليكون بلورية مفردة عن طريق الطباعة الحجرية الضوئية والانتشار وعمليات أشباه الموصلات الأخرى لتشكيل غشاء حساس ، عند تعرضه لقوة خارجية.يحدث تغيير طفيف ، تتغير المقاومة ، وتتغير مقاومة ذراع الجسر (يصبح أحد الزوجين أكبر والآخر أصغر) في خرج إشارة جهد الإثارة ، بعد تعويض درجة حرارة الكمبيوتر ، وضبط مقاومة الليزر ، وتضخيم الإشارة وطرق المعالجة الأخرى والصارمة اختبار التجميع والمعايرة والعمليات الأخرى لإنتاج أجهزة إرسال الضغط بإشارات خرج قياسية.
ميزة التصميممن مرسل الضغط

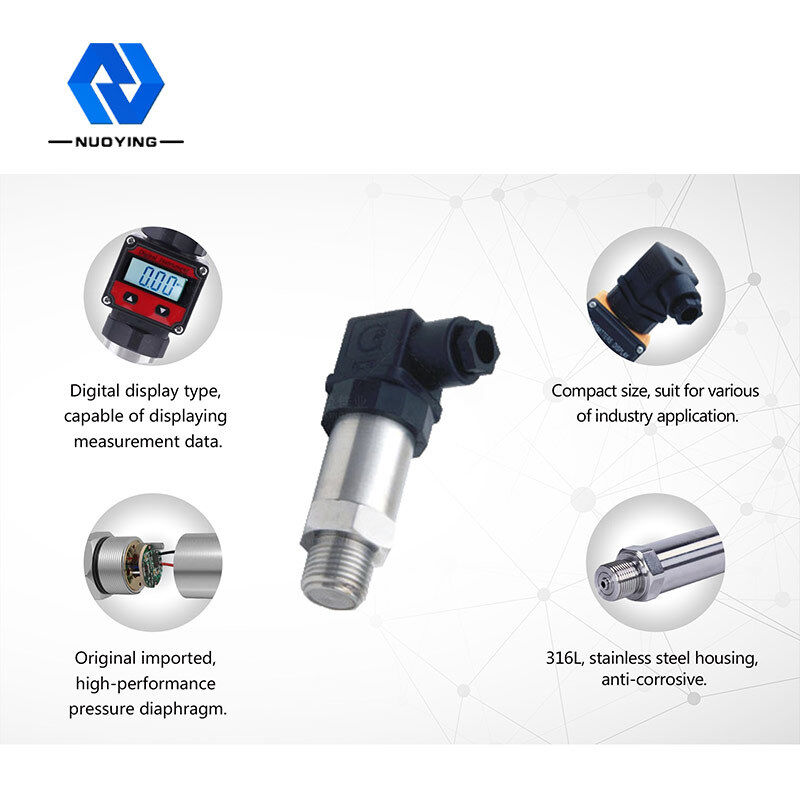

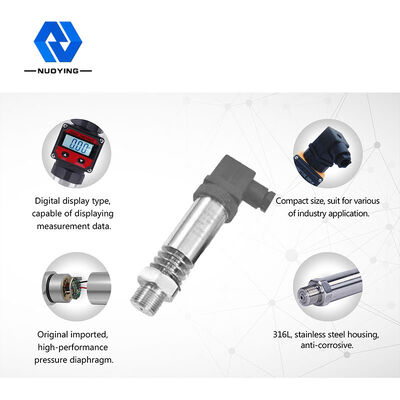

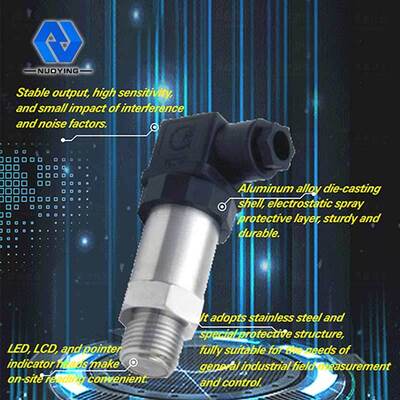

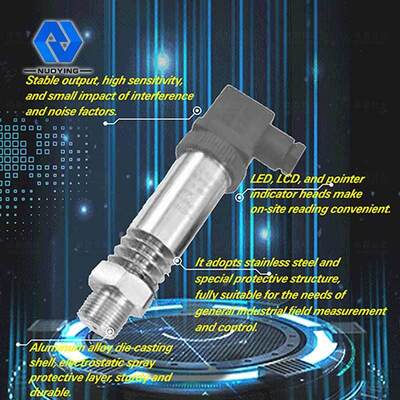

◎ الإخراج مستقر ، والحساسية عالية ، وتأثير التداخل والضوضاء صغير نسبيًا ، ويتم تقليل التكلفة المقابلة لدائرة مكبر الصوت ، وتحسين الدقة بشكل كبير.
◎ دارة متكاملة V / I مخصصة ، عدد قليل من الأجهزة الطرفية ، موثوقية عالية ، صيانة بسيطة وسهلة ، حجم صغير ، وزن خفيف ، تركيب وتصحيح مناسبين للغاية.
◎ غلاف من سبائك الألومنيوم المصبوب ، عزل ثلاثي الأطراف ، طبقة واقية من الرش الكهروستاتيكي ، قوي ومتين.
◎ 4-20mA DC نقل إشارة ثنائي السلك ، قدرة قوية ضد التداخل ومسافة نقل طويلة.

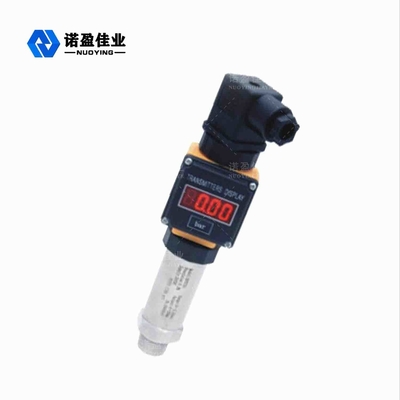

◎ LED ، LCD ، مؤشر ثلاثة أنواع من المؤشرات ، القراءة في الموقع مريحة للغاية.يمكن استخدامها لقياس الوسائط اللزجة والبلورية والمسببة للتآكل.
◎ عند استخدامه في المجالات الخطرة والمتفجرة ، يتم استخدام جهاز إرسال ضغط السيليكون المنتشر.يتميز المنتج بخصائص التيار المنخفض والجهد المنخفض واستهلاك الطاقة المنخفض.إنه منتج آمن ومقاوم للانفجار ومجهز بشهادة مقاومة للانفجار
◎ مواد الفولاذ المقاوم للصدأ وهياكل الحماية الخاصة ، بالإضافة إلى سلسلة من تدابير الحماية مثل الحماية من الصواعق ، ومقاومة التداخل ، والجهد المضاد والتيار الزائد لدائرة التضخيم ، وتحسين قدرة الختم الموثوق به ومقاومة التآكل والمضادة بيئة عمل قاسية ، وتلبية كاملة لاحتياجات القياس والتحكم في المجال الصناعي العام
المعايير الفنيةمن مرسل الضغط

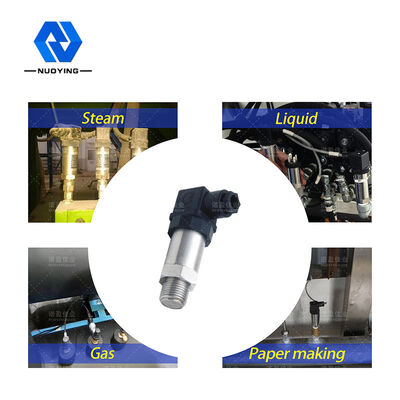

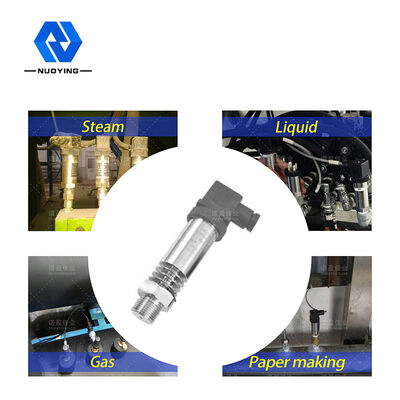

| تطبيق نموذجي | سائل ، غاز ، بخار | |||
|
موديل المنتج |
NP-93420-IB / -IF / -IX / -IC / -IT / -IQ / -II / -III | |||
| نطاق القياس | URL الحد العلوي | |||
| قياس الضغط | ضغط مقياس الختم | ضغط مطلق | قياس الضغط | |
| 0 ~ 5 كيلو باسكال ~ 3.5 ميجا باسكال | 0 ~ 7 كيلو باسكال ~ 100 ميجا باسكال | 0 ~ 20 كيلو باسكال ~ 35 ميجا باسكال | 0 ~ 0.1KPa ~ 2MPa | |
| مادة الحجاب الحاجز | 316L (يمكن تخصيصها) | |||
| درجة الدقة | 0.1،0.2 | |||
| مزود الطاقة | 24VDC | |||
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... | |||
| درجة الحرارة المحيطة | -40 ~ + 85 درجة | |||
| درجة حرارة العملية | -25 ~ + 125 ℃ (> 125 ℃ يمكن تخصيصها) | |||
| عملية اتصال | سن اللولب ، شفة (اختيار) | |||
| وقت التخميد | 0.1 ~ 16 ثانية قابل للتعديل | |||
| الزائد المسموح به | ≤2 مرات من النطاق المقدر | |||
| العرض الميداني | شاشة LCD (قابلة للتحديد) | |||
| مستويات الحماية | IP67 | |||
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) | |||
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
