تفاصيل المنتج:
|
تطبيق نموذجي: | سائل | نماذج المنتج: | NH-93420 |
---|---|---|---|
مادة الحجاب الحاجز: | 316L ، الحجاب الحاجز الخزفي ، اختياري ، | درجة الدقة: | ± 0.25٪ FS 、 ± 0.5٪ FS 、 ± 1.0٪ FS |
درجة حرارة العملية: | -10 ~ + 70 درجة | سعة التحميل: | <U-15) /0.02A |
المزيد: | ± 0.5٪ F.S / 、 ± 1.0٪ F.S | العرض الميداني: | LCD (اختياري) |
تسليط الضوء: | جهاز إرسال مستوى السائل المضاد لتداخل الترددات اللاسلكية,جهاز إرسال مستشعر ضغط السائل 316L,جهاز إرسال مستوى السائل للحد الأعلى |

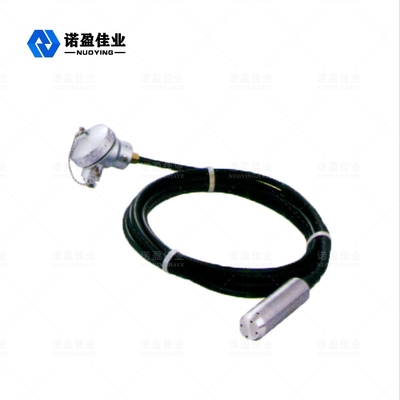

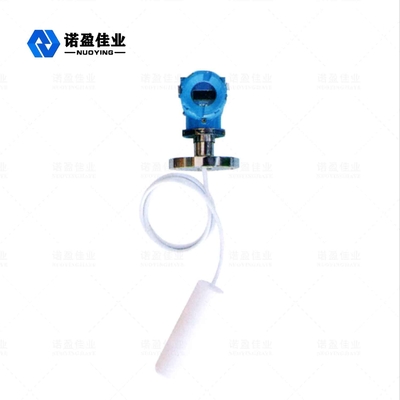

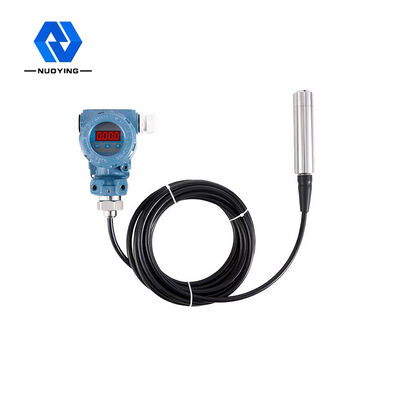

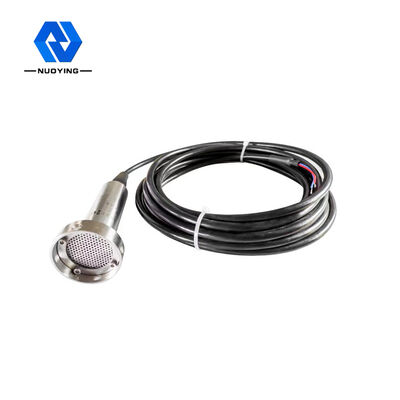

جهاز إرسال مستوى السائل مضاد للصواعق ، مضاد لتداخل الترددات الراديوية
مبدأ العملمن مرسل مستوى السائل

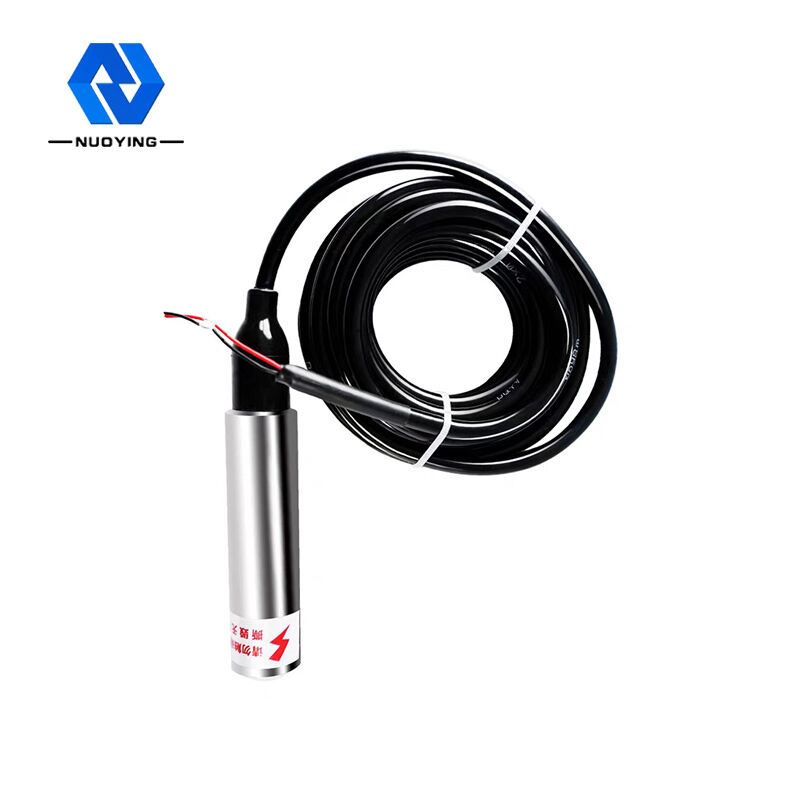

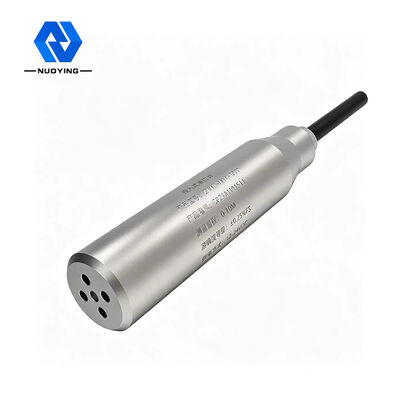

يتكون جهاز إرسال مستوى السائل من كابل توصيل هواء خاص به خرطوم شعري مدمج وموصل ضغط ومسبار.هيكل المجس لمقياس مستوى السائل من نوع الإدخال عبارة عن قلب أسطواني من الفولاذ المقاوم للصدأ مع غشاء في الأسفل ، ومغطى بقشرة بلاستيكية بها ثقوب.قياس مستوى السائل هو في الواقع الفرق بين الضغط الهيدروستاتيكي على المسبار والضغط الجوي الفعلي ، ثم يتم تحويل فرق الضغط إلى إشارة خرج 4-20mA بواسطة مستشعر سيراميك (متصل بفيلم من الفولاذ المقاوم للصدأ) ومكونات إلكترونية.
ميزة التصميممن مرسل مستوى السائل
◎ استقرار جيد ودقة عالية
◎ الهيكل رائع ، ويمكن وضعه مباشرة في الوسيط المقاس لقياس مستوى السائل ، وهو مناسب تمامًا للتركيب والاستخدام.
◎ هيكل صلب ، لا توجد أجزاء متحركة ، موثوقية عالية ، عمر خدمة طويل ، قياس عالي الدقة من الماء ، زيت للصق بلزوجة عالية ، لا يتأثر بالرغوة ، الترسب والخصائص الكهربائية للوسيط المقاس
◎ نطاق واسع لتعويض درجة الحرارة
◎ مع حماية قطبية عكسية للطاقة وحماية حد التيار الزائد والحماية من الصواعق وحماية تداخل التردد اللاسلكي
المعايير الفنيةمن مرسل مستوى السائل
تطبيق نموذجي | سائل | ||||
موديل المنتج |
NH-93420 | ||||
نطاق القياس | URL الحد العلوي | ||||
يكتب | كابل | قضيب صلب | نوع الكابل المضاد للتآكل | نوع قضيب مضاد للتآكل | |
L (م) | 0 ~ 200 م | 0 ~ 4 م | 0 ~ 200 م | 0 ~ 4 م | |
مادة الحجاب الحاجز | 316L ، غشاء خزفي (اختياري) | ||||
درجة الدقة | ± 0.25٪ FS ، ± 0.5٪ FS ، ± 1.0٪ FS | ||||
مزود الطاقة | 24VDC | ||||
خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... | ||||
درجة حرارة العملية | -10 ~ + 70 درجة | ||||
عملية اتصال | سن اللولب ، شفة ، قوس (اختياري) | ||||
سعة التحميل | <(U-15) /0.02A | ||||
استقرار | ± 0.5٪ FS / 年 ، ± 1.0٪ FS / 年 | ||||
مادة العلبة | الألومنيوم والفولاذ المقاوم للصدأ (اختياري) | ||||
العرض الميداني | LCD (اختياري) | ||||
مستويات الحماية | IP67 | ||||
درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
